型钢立柱承载框架静力受力分析模型

　　这套承载框架的设计初衷，是面向大跨度工业作业平台、重型设备架空支撑、仓储高位承载台面这类需要明确受力安全边界的应用场景，区别于常规凭经验选型的简易支架，整个建模过程完全围绕实际受力工况做正向推导，先明确不同区域的实际承载需求，再反向匹配构件规格，避免材料冗余或者强度不足的问题。从结构组成来看，框架竖向承重构件采用两种规格的槽钢立柱，边缘区域荷载较小的位置采用UNP100槽钢立柱，中部集中荷载较大的区域采用UNP150槽钢立柱，立柱底部配置带多向固定孔的脚座，既可以通过膨胀螺栓与混凝土地面做刚性连接，也能适配预埋钢板的焊接固定需求，安装时需要保证各立柱的垂直度偏差控制在千分之一以内，避免立柱受偏载产生附加弯矩。

　　框架上部的承载梁系采用纵横双向布置的型钢拼接，横向主梁直接承接上部传递的集中荷载，纵向次梁将分散荷载均匀传递给主梁，所有梁与梁、梁与柱的连接节点均采用刚性连接设计，建模时对节点处做了焊缝受力等效处理，避免仿真计算时出现节点应力失真的问题。在荷载设置上，完全还原实际使用中的受力分布：中部核心承载区施加7吨集中荷载，对应重型设备的主机安装位置，侧边次承载区分别施加2.5吨、0.5吨的分级荷载，对应辅助设备、人员走动、临时物料堆放的附加荷载，所有荷载的施加位置均匹配实际设备的安装支点，没有做简化的均布荷载处理，保证计算结果能直接指导实际选型。整个框架的有效承载覆盖面积对应510平方米的作业台面，建模时预留了台面铺板、防护栏杆的安装接口，

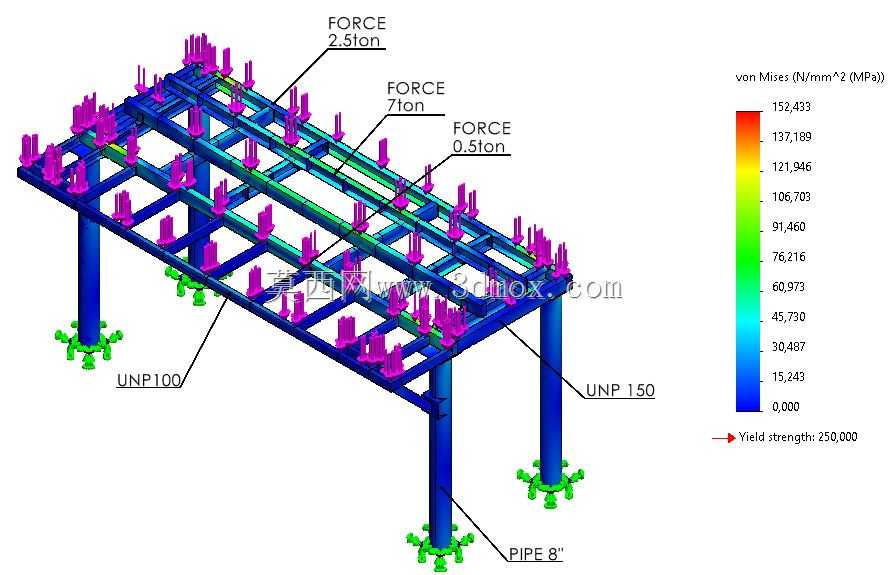

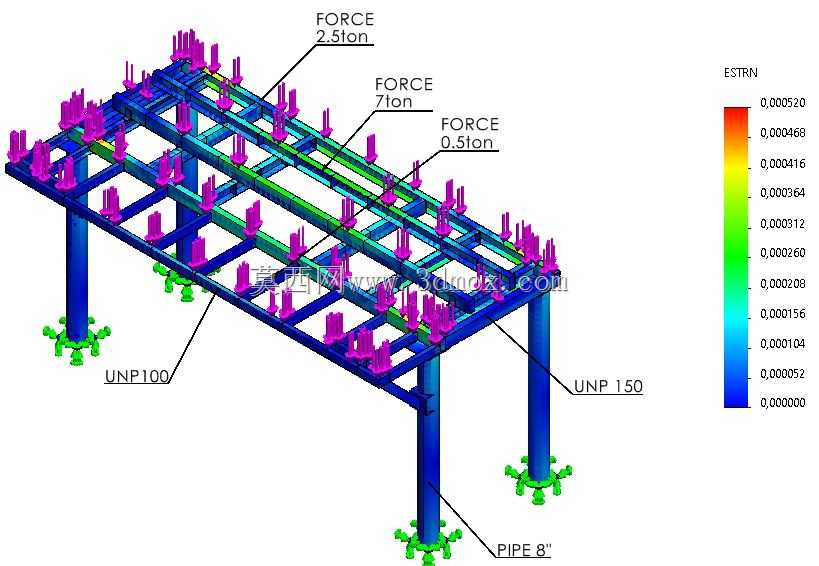

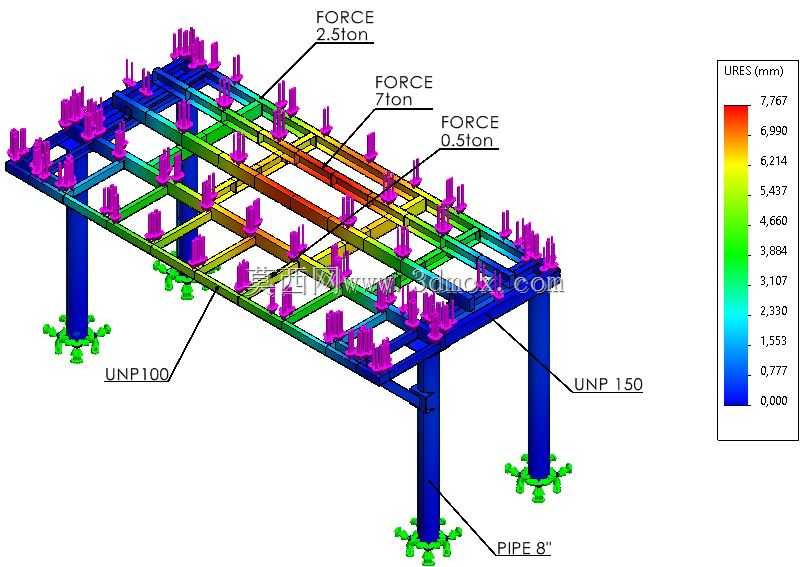

　　梁系上预设的安装孔位间距匹配常用的工业平台铺板规格，不需要现场二次打孔加工。静力分析采用von Mises屈服准则做强度校核，将材料的屈服强度设定为250MPa，对应普通碳素结构钢的力学性能，计算结果通过色谱云图直观呈现各区域的应力分布：高应力区集中在中部集中荷载下方的主梁与立柱连接节点处，应力值远低于材料屈服极限，其余区域的应力从核心承载区向边缘逐步递减，立柱底部的应力分布均匀，没有出现局部应力集中的问题，说明构件选型和节点设计均满足安全系数要求。设计过程中特意规避了常规框架设计的常见问题：一是没有统一采用大规格型钢做全框架布置，根据荷载梯度匹配不同规格的构件，在保证强度的前提下控制整体自重；二是对荷载施加位置做了局部加强，

　　在集中荷载作用点的梁腹位置加设加劲肋，避免梁体出现局部失稳；三是立柱脚座的尺寸设计兼顾了地面承载能力，脚座的接地面积足够将立柱传递的轴力分散到地面，避免地面局部承压不足出现沉降。这套模型可以直接用于同类承载平台的设计参考，设计人员可以根据实际的荷载大小、安装空间调整构件规格和梁系间距，不需要从零开始做受力框架的搭建，能大幅缩短前期方案设计的周期，计算得到的应力分布结果也能为现场安装的节点质量控制提供参考，明确哪些位置是焊接质量、螺栓紧固的重点管控区域，避免施工环节留下安全隐患。
