高速包装线用柱塞式夹持执行机构

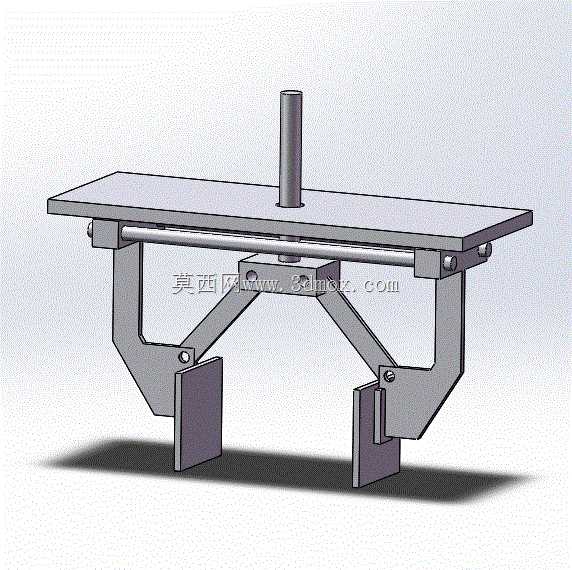

　　这套柱塞驱动的夹持执行机构，主要面向高速软袋、盒装产品的装箱工位配套使用，适配立式包装线后端与输送机衔接的自动抓取工序，可直接安装在节拍较快的平移机械手末端，完成从输送线接料位到纸箱内部的工件转移动作。整套机构的核心驱动逻辑依托顶部单根柱塞的直线往复运动实现，柱塞下行时通过中部铰接的对称连杆结构，带动两侧夹臂绕上部固定铰点同步向内收拢，最终依靠夹臂下端的夹块贴合工件两侧完成夹持；柱塞上行时则反向带动夹臂张开释放工件，整套动作没有额外的齿轮、齿条等复杂传动副，运动链极短，能有效降低高速往复运动下的惯量冲击。

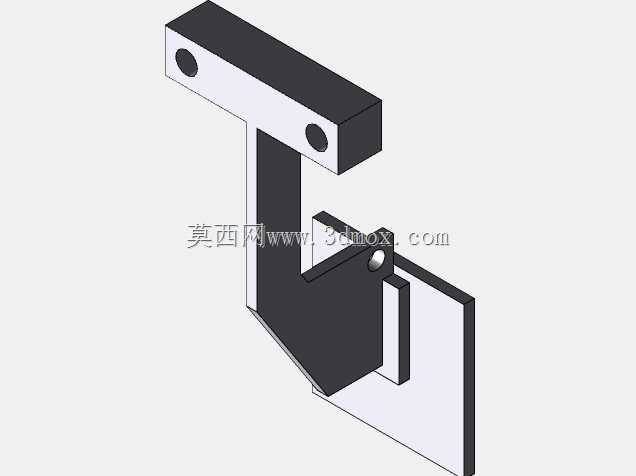

　　从实际工况适配来看，这套机构的设计完全围绕每分钟数百件的高速装箱需求展开，所有铰接位置均采用小间隙销轴配合，避免长期高速动作下的铰接磨损带来的夹持精度偏差；夹臂采用弯折式钢板焊接结构，在保证足够夹持刚度的前提下尽可能削减非受力区域的材料厚度，整体运动部件重量控制在较低水平，能适配小负载高速平移模组的负载上限，不会因为末端执行器过重拖慢整线节拍。夹块采用平直矩形结构，接触面积较大，夹持时不会对软质包装、薄壁纸盒造成压痕损伤，同时接触面可根据实际工件外形更换不同厚度、不同材质的垫块，适配不同规格的盒装、袋装产品，无需改动主体连杆结构即可快速换型。

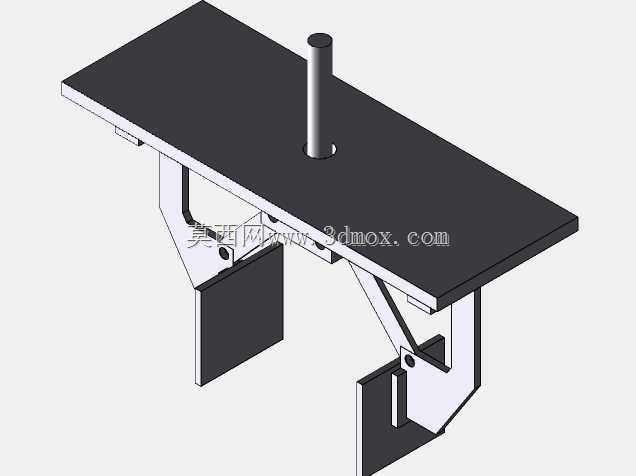

　　安装边界方面，机构顶部预留了标准圆柱安装柄，可直接插入末端执行器的标准安装孔内通过顶丝锁紧，安装柄的同轴度公差控制在0.02mm以内，保证柱塞运动时不会出现偏磨卡滞；上部的水平安装板作为夹臂的固定承载基础，板上预留了多组安装孔位，可根据实际输送机的宽度、工件的尺寸调整两侧铰点的安装间距，适配宽度范围在100mm到300mm之间的常规包装产品。整套机构收拢状态下的横向最大尺寸不超过400mm，张开状态下夹臂下端的最大开口距可达350mm，竖直方向的总高度控制在280mm以内，不会在伸入纸箱放料时与纸箱侧壁、折页机构发生运动干涉，适配常规电商装箱、食品包装线的标准纸箱尺寸。

　　设计过程中特意简化了零件数量，整套机构除标准销轴、紧固件外，自制零件仅包含安装板、柱塞杆、两组对称夹臂、两根传动连杆、两个夹块，没有复杂的异形曲面零件，所有板类零件均可通过激光切割下料后简单焊接、钻孔完成加工，加工成本低，后期维护时仅需定期检查铰接销轴的磨损情况即可，无需复杂的保养流程。传动连杆的长度经过反复运动仿真校核，保证柱塞在全行程运动时，两侧夹臂的收拢角度完全对称，不会出现单侧夹臂先接触工件导致的工件偏移问题；同时在夹臂完全收拢的夹持位置，连杆机构刚好处于接近死点的位置，即便气源压力出现小幅波动，也能依靠机构的力学特性保持足够的夹持力，避免工件在高速平移过程中脱落。

　　在实际产线适配时，这套夹持机构可直接配套常规的小型气缸作为柱塞驱动源，也可根据现场需求替换为电动推杆驱动，安装接口完全通用；机构上部的横向导杆可对夹臂的开合运动起到辅助导向作用，避免长期单侧受力导致的夹臂偏斜，保证上万次重复夹持后的位置重复精度控制在±0.5mm以内，完全满足高速装箱工位的对位要求，不会出现放料时工件卡滞在纸箱口的问题。
