三勾玉写轮眼造型徽章立体结构设计

　　这款三勾玉写轮眼造型的立体结构，最初的设计需求来自动漫周边定制厂商的手办配件开发项目，主要用于1:6比例可动手办的眼部替换件、主题徽章的结构基体，同时也可作为潮玩展示盒的装饰嵌件使用。在实际的周边生产场景中，这类IP衍生结构件需要同时兼顾造型还原度、装配适配性与量产可行性，不能单纯只做外观曲面的复刻。

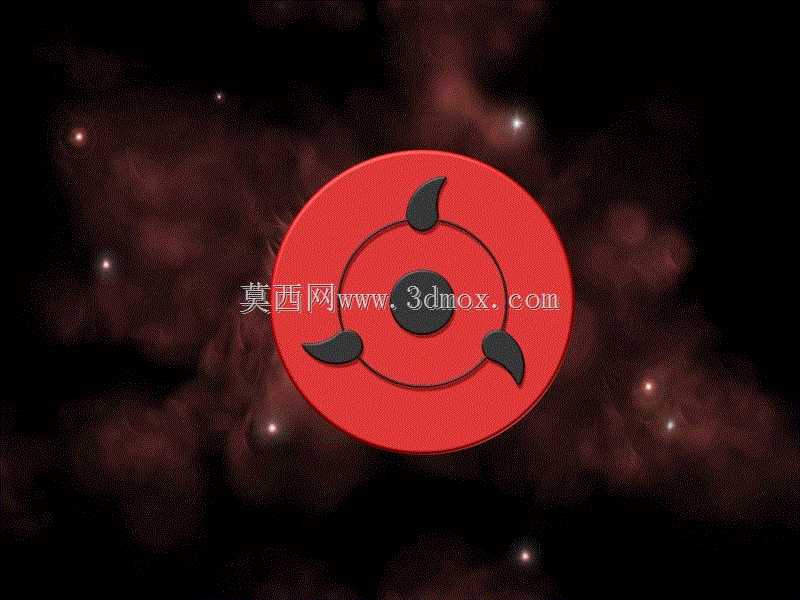

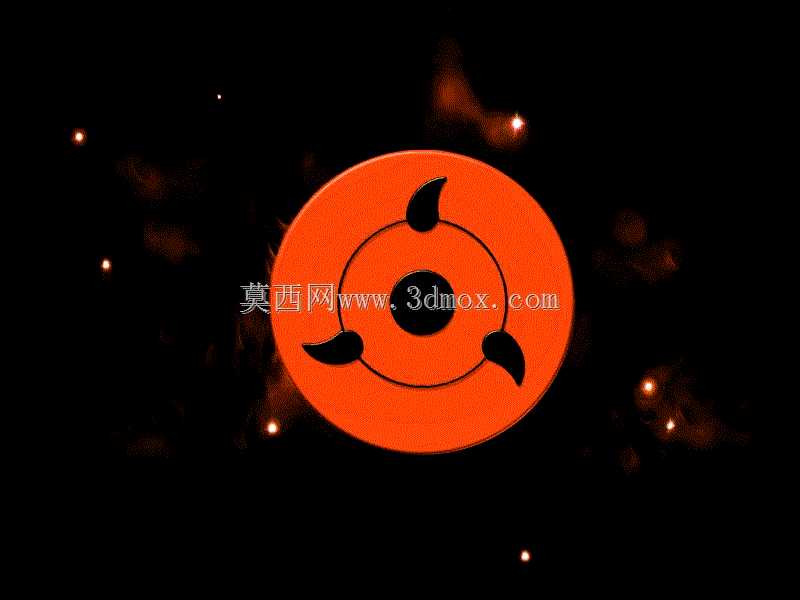

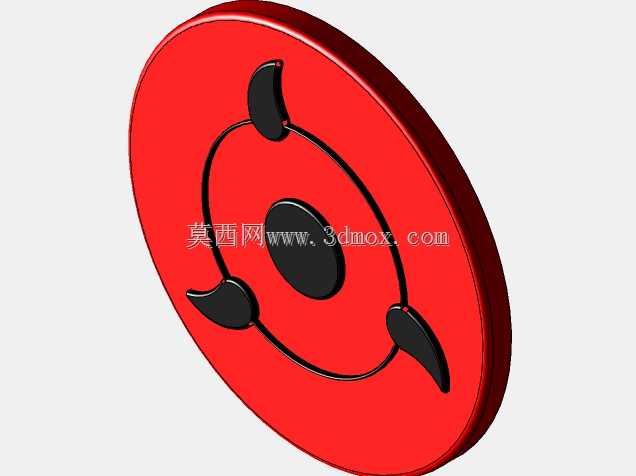

　　从结构设计思路来看，整个构件采用圆盘式对称布局，主体为直径40mm、厚度3mm的圆形基体，基体边缘做了R0.5mm的圆角过渡，避免后续喷涂、电镀工序中出现锐边积漆或者刮手的问题。基体中心是直径8mm的黑色瞳孔凸台，凸台高出基体平面1mm，模拟真实眼球的瞳孔凸起质感；围绕瞳孔的环形区域为红色基底，三个勾玉结构沿环形区域呈120°均匀分布，每个勾玉的外轮廓贴合直径28mm的参考圆，勾玉最厚处高出红色基底1.2mm，边缘做渐变减薄处理，最薄处厚度仅0.3mm，还原原作中勾玉的锐利轮廓同时，避免薄边结构在脱模、运输过程中出现断裂。

　　在安装边界的设计上，基体背面预留了直径2mm、深度1.5mm的定位柱孔，可适配标准徽章的别针底座、手办眼部的卡接柱，无需额外做结构修改就能直接适配现有周边的通用安装接口；如果作为展示嵌件使用，基体侧面的公差控制在±0.05mm范围内，可直接嵌入预先开好对应尺寸槽位的亚克力展示板、木质收纳盒表面，配合背胶就能完成固定，不需要额外设计卡扣结构。

　　实际功能特性层面，整个结构做了分色面的高差设计，不同颜色区域之间存在0.2mm的台阶差，后续进行移印、喷涂分色的时候，可以直接依靠台阶做遮罩定位，不需要额外制作喷涂治具，能大幅降低小批量定制生产的工序成本。三个勾玉的曲面做了连续G2曲率过渡，没有尖锐的棱角死角，不管是采用光敏树脂3D打印打样，还是采用注塑工艺批量生产，都不会出现曲面断层、脱模卡滞的问题；勾玉与红色基底的连接位置做了R0.2mm的内圆角过渡，避免应力集中导致的勾玉根部断裂，经过跌落模拟测试，从1.2m高度自由跌落至硬质地面时，勾玉结构不会出现崩缺问题。

　　从行业应用的延伸场景来看，该结构除了用于动漫周边生产之外，稍作尺寸缩放后，还可以作为主题键盘的个性键帽基体、摩托车头盔的装饰贴件基体、电竞外设的灯光导光件使用——如果作为导光件使用，可将红色基体改为半透明PC材质，瞳孔与勾玉位置做磨砂处理，背部预留LED灯珠的安装位，通电后就能实现勾玉发光的效果，适配电竞房的主题装饰需求。在建模过程中，所有曲面均采用参数化草图驱动，修改整体直径、勾玉大小、凸台高度等参数时，只需要调整草图的尺寸约束就能完成整体结构的更新，不需要重新构建曲面，能够快速适配不同尺寸规格的定制需求，比如针对1:12比例的小手办，可直接将整体直径缩放至15mm，结构强度依然能满足装配与使用要求。

　　考虑到后续的表面处理需求，整个结构的外表面拔模角度统一设置为1.5°，不管是做哑光红的喷漆效果，还是做金属红的电镀效果，都能保证表面涂层的均匀度，不会出现积漆、流挂的问题；背面的非外观面做了0.1mm深度的网纹处理，粘贴背胶或者焊接别针底座时，能够提升粘接强度，避免使用过程中出现底座脱落的问题。
