符合GOST标准的工业传动滚子链

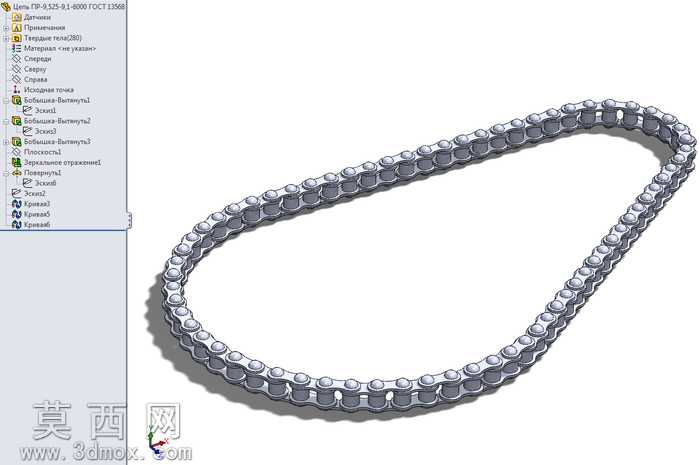

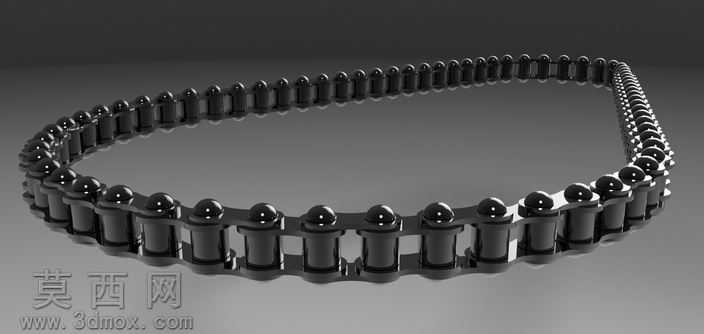

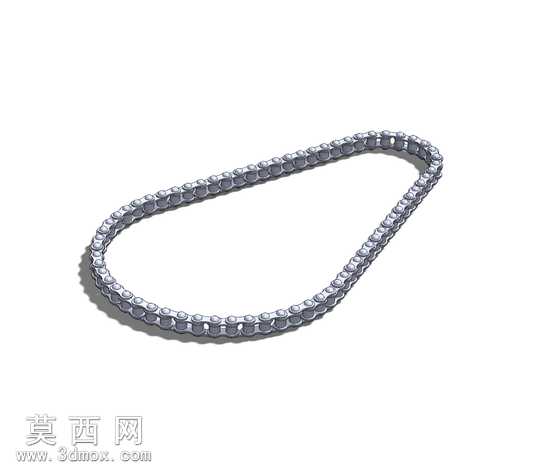

本模型为符合ГОСТ 13568-75标准的ПР-9.525-9型工业传动滚子链，建模过程严格遵循标准规定的尺寸参数，保证各部件的配合精度与实际工业产品一致。建模时首先拆解链条的组成结构，将其分为外链板、内链板、销轴、套筒、滚子五个核心零件，分别对单个零件进行参数化建模：外链板采用冲压成型的8字形轮廓，两端预留销轴安装孔，边缘做圆角处理避免应力集中；内链板结构与外链板对应，孔位适配套筒外径；销轴为阶梯轴结构，与外链板过盈配合、与套筒间隙配合，保证链节可灵活转动；套筒套于销轴外侧，两端与内链板过盈连接，为滚子提供转动支撑；滚子为空心圆柱结构，间隙配合在套筒外部，工作时可与链轮轮齿啮合减少磨损。完成单节链零件建模后，按照标准节距9.525mm完成单节链的装配，验证各零件的配合间隙符合转动要求，无干涉卡顿问题，再通过阵列与路径配合命令，将单节链沿闭合环形路径装配为完整的闭环链条，还原链条的柔性传动特性。渲染阶段为不同零件赋予适配的材质：链板、销轴、套筒采用调质合金钢材质，添加细微的磨砂金属质感与表面氧化层效果，模拟工业链条经过热处理后的金属外观；滚子表面添加轻微的镀铬亮面效果，还原滚子与链轮啮合后的表面加工质感；整体场景采用深灰色渐变背景，布置三点式布光，主光从侧上方打亮链条轮廓，辅光补全暗部细节，背光勾勒链条边缘，突出金属零件的立体感与材质层次，同时添加柔和的地面阴影增强真实感。设计过程中重点还原了链条的铰接结构特性，保证每一节链节都可相对转动，能够真实模拟链条绕链轮弯曲的工作状态，模型结构完整，细节还原度高，可用于传动系统的运动仿真、结构展示、教学演示等场景，也可作为传动机构设计的参考模型，帮助设计者直观理解滚子链的装配关系与工作原理。
