齿轮齿条式车辆转向传动机构总成

　　这套转向传动结构，核心采用齿轮齿条啮合的传动形式，搭配双万向节传动轴实现转向力矩的变角度传递，主要适配小型非道路车辆、场地作业代步车、轻型游乐车辆的转向系统搭建，也可作为小型电动代步车转向机构的设计参考原型。从实际装车场景来看，这类结构常被用在整备质量不超过五百公斤的低速车辆上，相比循环球式转向结构，它的传动间隙更小，转向响应更直接，零件数量更少，后期维护的拆解难度也更低，不需要复杂的调整垫片组来预紧啮合间隙，仅通过齿条压块的弹簧预紧力就能补偿长期使用产生的磨损量。

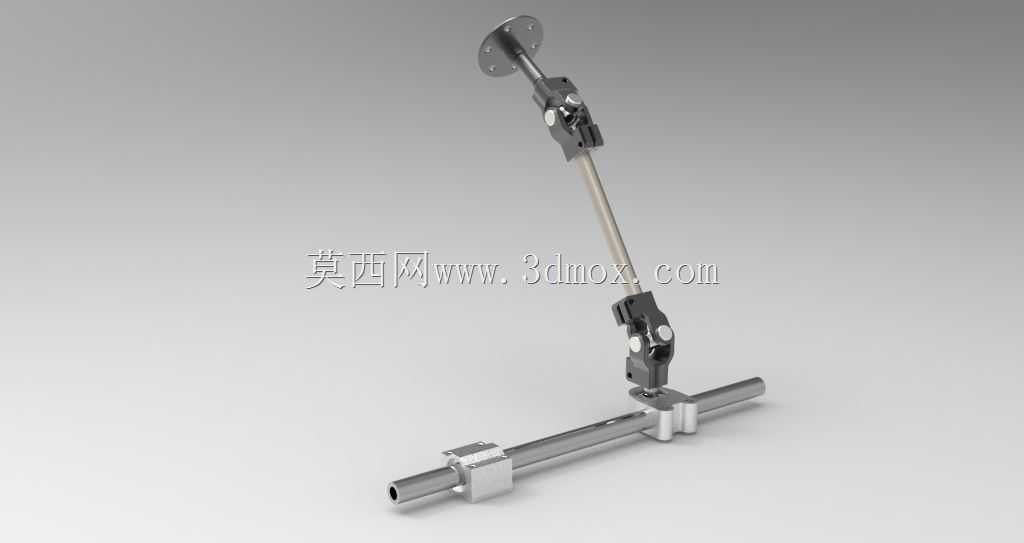

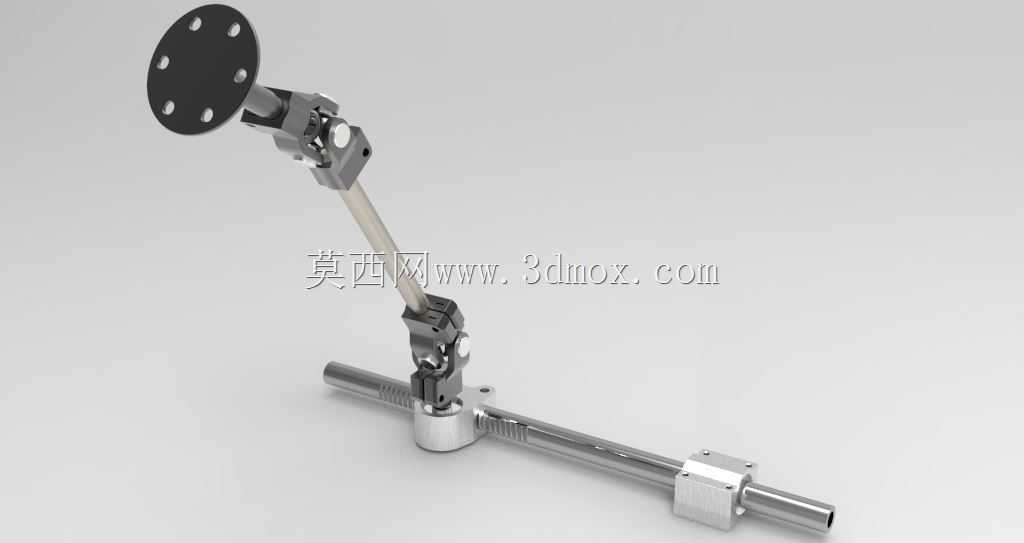

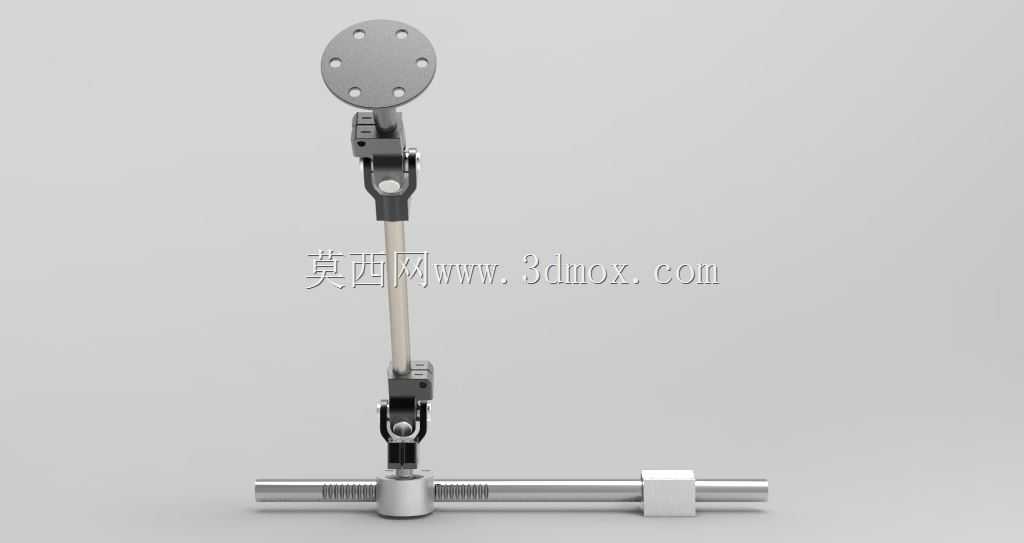

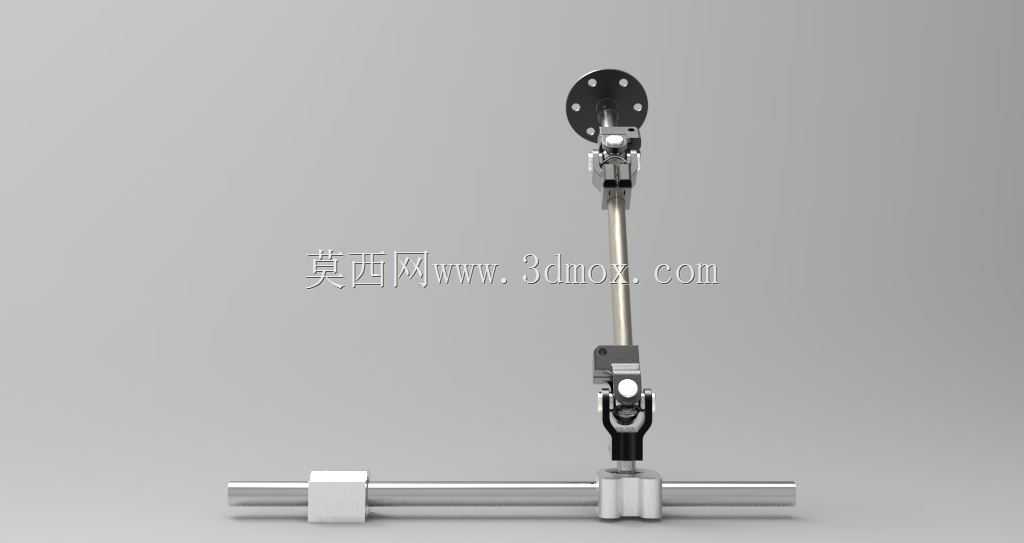

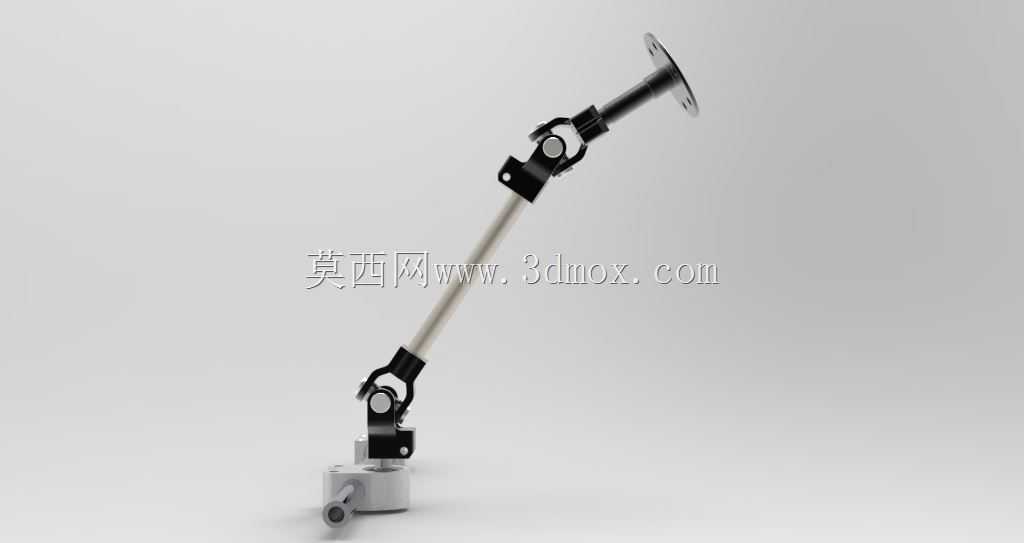

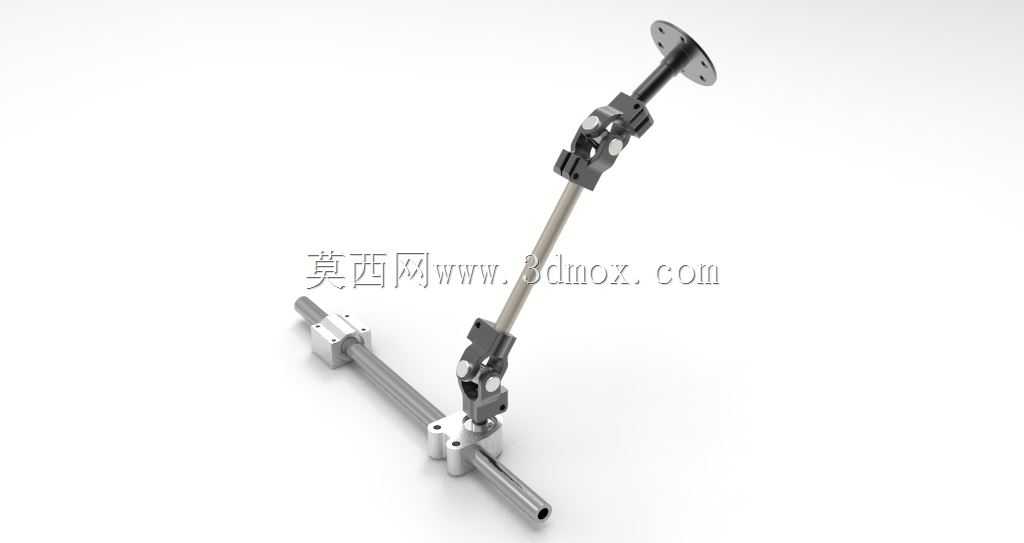

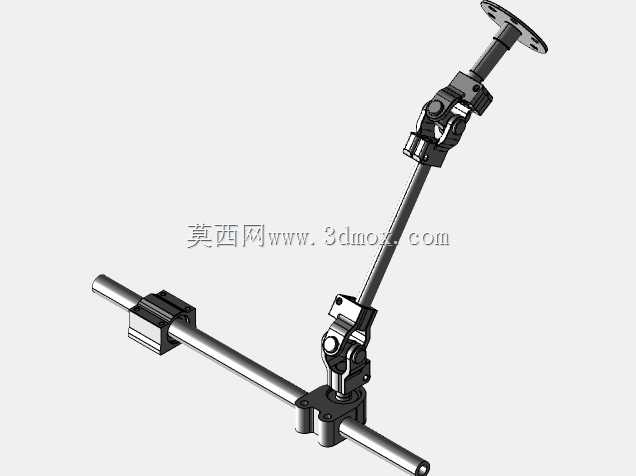

　　从结构设计逻辑来看，上端的法兰安装盘直接和转向盘骨架连接，六个均匀分布的安装孔适配通用型改装转向盘的孔位，不需要额外做转接法兰，安装盘下方的第一组万向节，用来补偿转向盘安装轴线和传动轴轴线的角度偏差，避免转向盘出现偏心转动的卡滞问题；中间的传动杆采用空心薄壁钢管加工，在保证扭转强度的前提下，尽可能降低传动段的重量，减少转向时的惯性力矩，让转向操作更轻盈；传动杆下端的第二组万向节，用来匹配转向器输入轴的安装角度，抵消车架安装面的加工误差，哪怕车架焊接时转向器安装座存在1到3度的角度偏差，也能通过万向节的角度补偿功能保证力矩传递顺畅，不会出现转向卡滞、力矩波动的问题。

　　下端的转向器部分，齿轮轴直接和下万向节连接，齿轮和齿条采用斜齿啮合设计，相比直齿啮合，斜齿的重合度更高，传动时的冲击更小，转向过程的手感更顺滑，不会出现直齿结构常见的啮合卡顿感；齿条两端预留了横拉杆安装螺纹，可直接连接转向节臂，带动车轮实现偏转，齿条的滑动衬套采用自润滑复合材料制作，不需要定期加注润滑脂，在多尘、潮湿的场地作业环境下也能保证长期稳定工作，不会因为泥沙进入出现衬套异常磨损的问题。齿条侧面的安装支座采用分体式抱箍结构，安装时可先将支座固定在车架安装梁上，再装入齿条组件，最后锁紧抱箍螺栓即可，安装公差容忍度更高，对车架安装孔的位置精度要求更低，适合小批量改装车辆的装配场景。

　　从安装边界尺寸来看，整套结构的总长度可通过中间传动杆的长度调整适配不同车型的座舱布局，转向器段的总长度控制在三百二十毫米左右，齿条的有效行程为一百二十毫米，对应前轮最大转角可达到内轮38度、外轮32度，满足低速车辆的最小转弯半径要求；上端安装盘的直径为一百二十毫米，安装孔分布圆直径为七十毫米，适配市面上绝大多数通用改装转向盘；万向节的最大允许工作角度为35度，设计时需要注意上下两个万向节的相位对齐，保证传动轴等速传动，避免转向时出现周期性的力矩波动，影响转向手感。

　　在实际选型匹配时，需要注意齿条的输出力匹配，这套结构的齿条最大输出推力可达到一千二百牛，足够推动单侧最大负载两百五十公斤的车轮偏转，适配轮胎宽度不超过一百八十毫米的低压轮胎；如果用于更高负载的车辆，可更换更大模数的齿轮齿条组件，调整啮合齿的接触强度，不需要改动整体的安装接口和传动布局。另外，结构中所有铰接位置都设计了防尘罩安装槽，装配时加装波纹防尘罩，可避免泥水、灰尘进入万向节和齿轮齿条啮合区，大幅延长结构的使用寿命，减少日常维护的工作量。
