内燃机点火系统火花塞结构三维数模

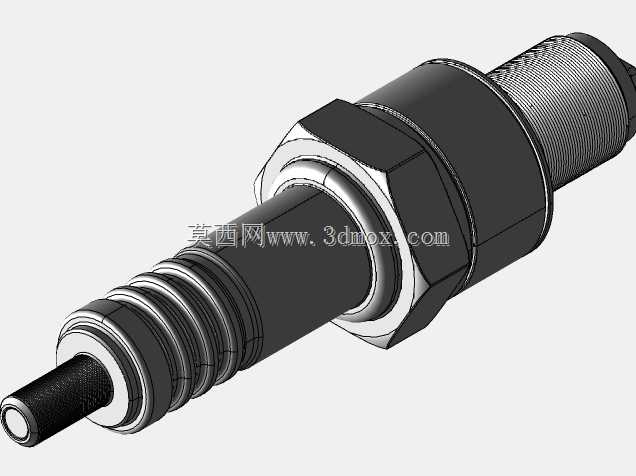

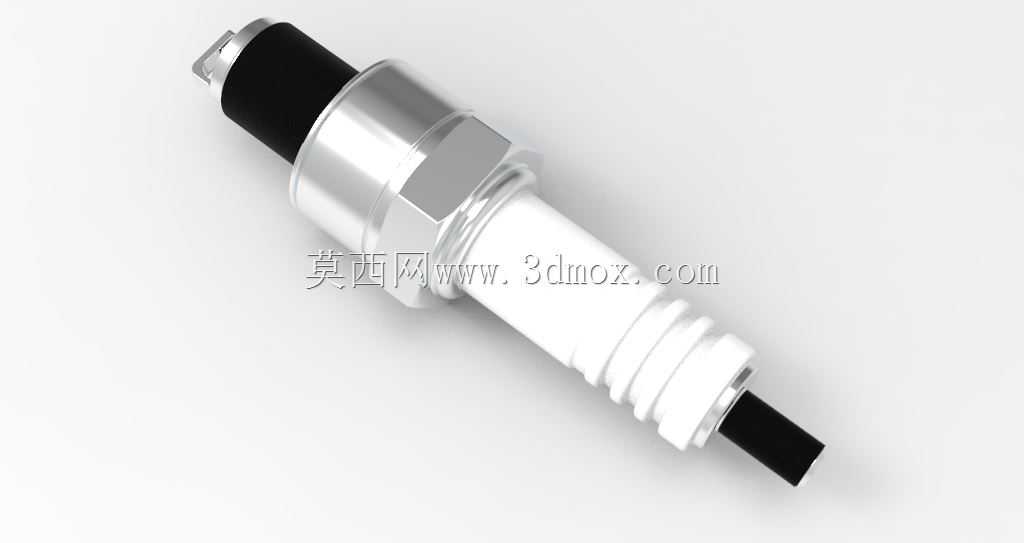

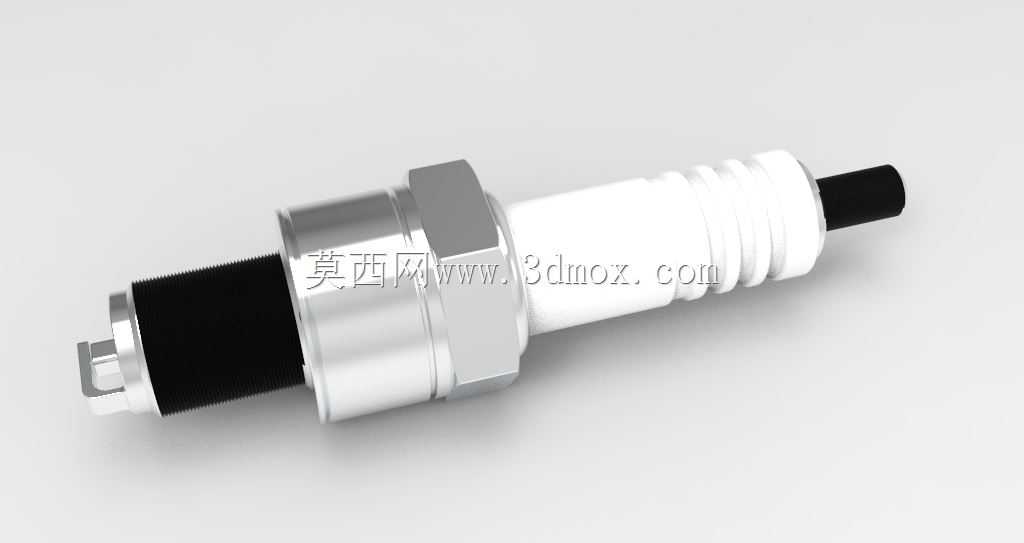

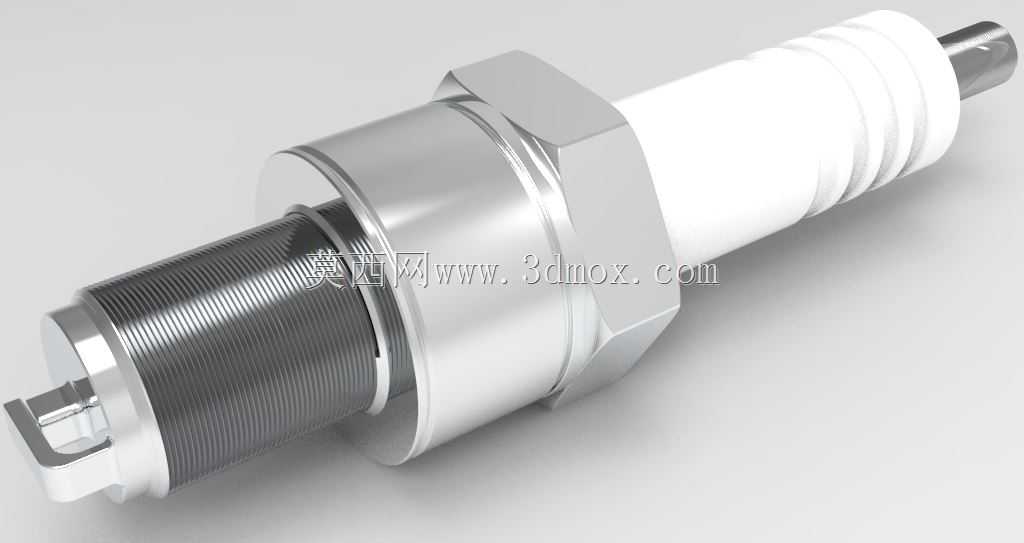

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、冷启动性能与工况稳定性的核心执行部件，这套三维数模完整还原了量产火花塞的全尺寸结构细节，覆盖从接线端到点火电极的所有装配特征，可直接用于点火系统匹配校核、发动机周边结构干涉检查、维修模拟培训等场景。从实际装车工况来看，火花塞的安装边界直接受气缸盖上火花塞安装孔的尺寸约束，建模时严格遵循了主流小排量汽油机的安装规范：螺纹段采用公制细牙螺纹规格，适配绝大多数民用乘用车、摩托车、通用小型汽油机的缸盖安装孔，螺纹有效啮合长度经过精确设定，既保证安装后电极端面能准确伸入燃烧室指定位置，避免电极突出过多引发气门碰撞、活塞顶碰电极的故障，也防止拧入深度不足导致密封失效、缸压泄漏的问题。

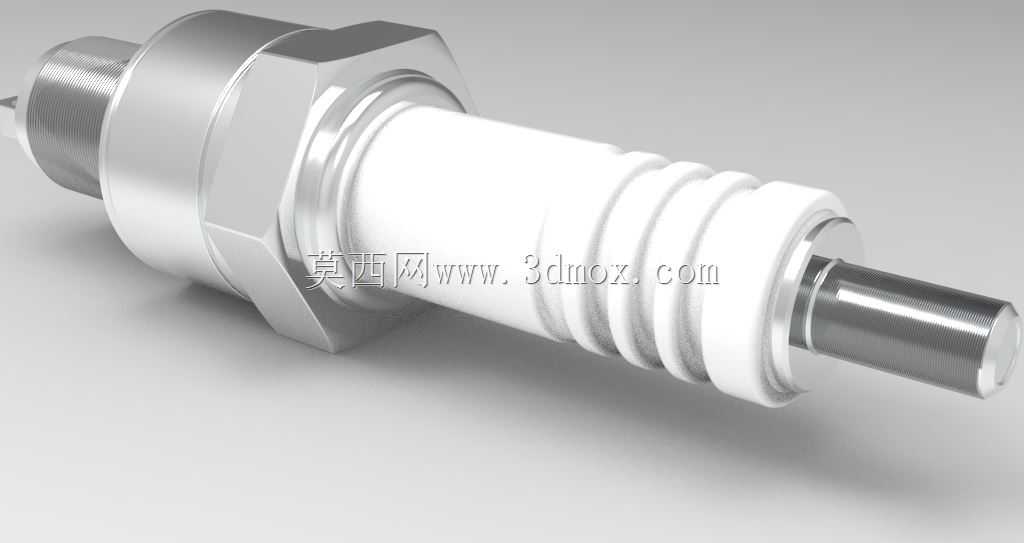

　　六角拧断部位的对边尺寸符合标准套筒规格，匹配主机厂装配线常用的火花塞套筒工具，建模时还原了六角部位的倒角与棱边圆角，和实际量产件的冷镦成型特征完全一致，可用于装配工具的匹配验证、自动化装配工位的夹具设计参考。陶瓷绝缘部分是火花塞的核心结构之一，数模中还原了陶瓷体的多道伞棱结构，这些伞棱并非装饰性设计，而是为了增加爬电距离，避免高压电在陶瓷表面形成闪络，尤其是在高湿度、高油污的发动机舱环境下，伞棱结构能大幅提升绝缘可靠性，防止高压漏电导致的点火能量不足。陶瓷体与金属壳体的连接部位做了密封结构还原，实际生产中这一部位采用导电玻璃粉高温烧结密封，既要保证中心电极与壳体之间的绝缘性能，也要承受燃烧室反复的压力冲击与温度交变，

　　建模时保留了密封面的过盈配合特征，可用于密封性能仿真的几何模型输入。中心电极与侧电极的结构是点火性能的关键，数模中电极的伸出长度、电极间隙、电极端部的倒角特征都按照量产镍合金电极火花塞的参数还原，侧电极采用焊接在壳体端面的L型结构，焊接位置的圆角特征也做了还原，避免应力集中导致的电极断裂故障。在实际发动机开发过程中，火花塞的电极位置直接影响点火时刻的火焰传播距离，数模可直接导入发动机热力学仿真软件，配合燃烧室模型进行点火过程的仿真计算，也可用于进排气道、气门、活塞顶的干涉检查——在配气机构运动仿真、活塞往复运动仿真中，导入该火花塞数模即可验证全工况下是否存在运动干涉，避免设计阶段的硬点错误。从通用机械的应用场景来看，除了车用汽油机，

　　该结构的火花塞也广泛应用于小型通用汽油机，比如园林机械中的割草机、油锯，小型发电机组、农用喷雾器的动力单元，这类设备的火花塞安装空间更为紧凑，数模的全尺寸特征可直接用于这类小型动力产品的点火系统选型匹配，校核安装空间是否足够，高压接线帽是否能可靠固定。金属壳体的滚花部位、接线螺母的结构也做了精确还原，接线螺母采用标准螺纹规格，适配主流的高压阻尼线接头，滚花部位用于增强接线端的摩擦力，防止高压帽在发动机振动下松脱。建模时所有的圆角、拔模斜度都遵循了实际零件的加工工艺：金属壳体采用冷镦+车削加工，外表面的粗糙度特征、螺纹的牙型细节都符合加工精度要求；陶瓷体采用等静压成型后烧结，表面的光滑曲面特征、伞棱的过渡圆角都和量产件一致，没有出现工艺无法实现的尖锐棱角。在维修培训场景中，该数模可用于拆解演示火花塞的内部结构，帮助维修人员理解不同热值火花塞的结构差异，掌握正确的安装扭矩、拧入角度要求，避免安装时拧得过紧导致陶瓷体破裂、螺纹滑牙，或者拧得过松导致密封失效、散热不良。对于三维建模从业者而言，该数模也可作为典型轴类带多材质装配零件的建模参考，学习如何处理金属件与陶瓷件的配合特征、螺纹结构的简化建模方法、电极部位的细节处理技巧，尤其是在做发动机周边零部件建模时，可直接复用该数模的安装接口尺寸，减少重复建模的工作量，保证整体装配的尺寸一致性。
