等速万向节钟形壳传动结构设计

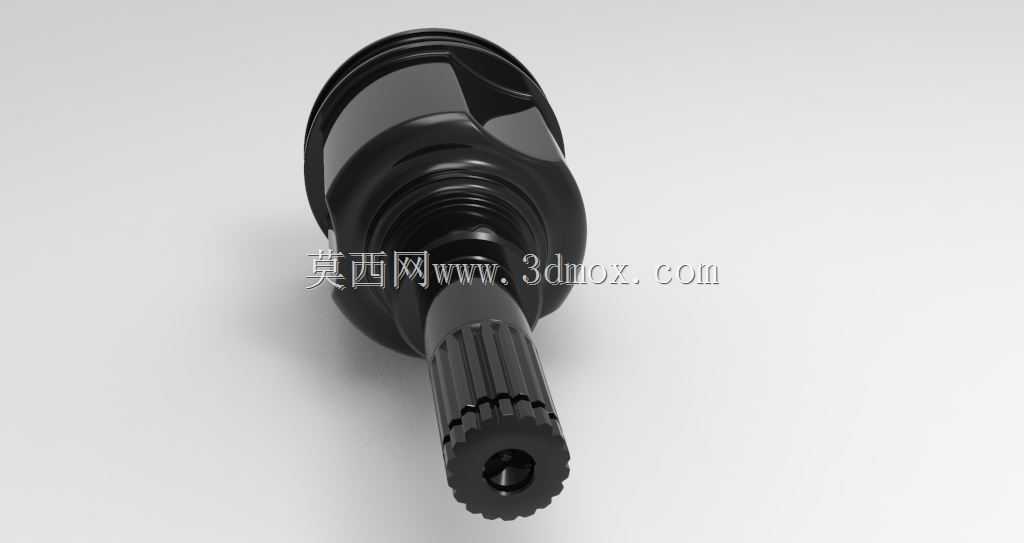

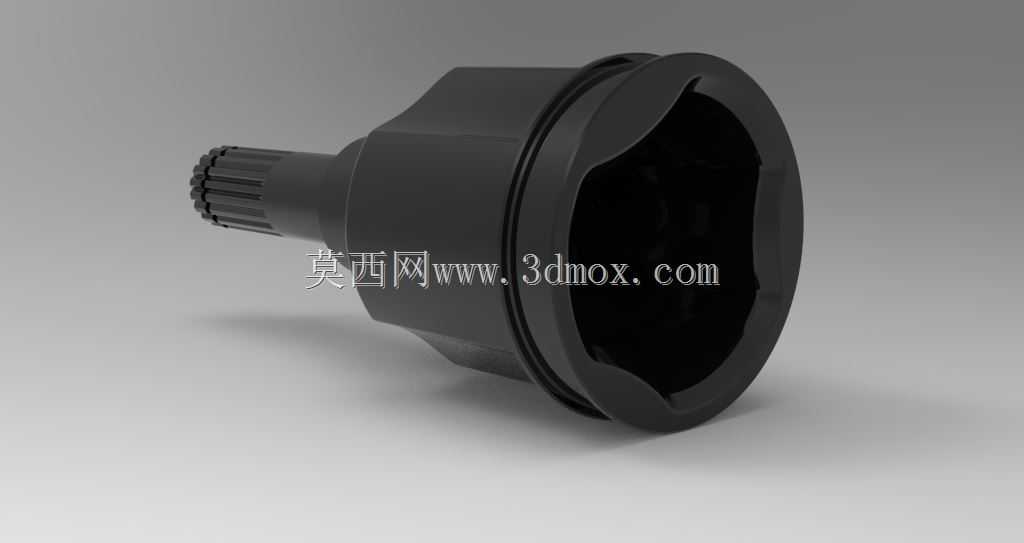

　　在前置前驱车型的动力传递链路里，等速万向节钟形壳是承担扭矩变角度传输的核心承载构件，日常工况下需要同时适配悬架跳动带来的轴间夹角变化、动力输出端的持续扭矩输入，还要承受起步、急加速、颠簸路面冲击带来的瞬时过载，是底盘传动系统里故障率相对较高、对加工精度要求严苛的部件。从结构设计逻辑来看，该部件一端采用渐开线花键轴结构，直接与差速器侧的半轴齿轮内花键配合，花键参数选用大径定心设计，配合间隙控制在0.02-0.05mm区间，既保证扭矩传递过程中无旷量，也能抵消装配过程中少量的同轴度误差，避免花键齿面出现偏磨。钟形壳的内腔为弧形滚道结构，滚道曲率中心与万向节的摆动中心重合，

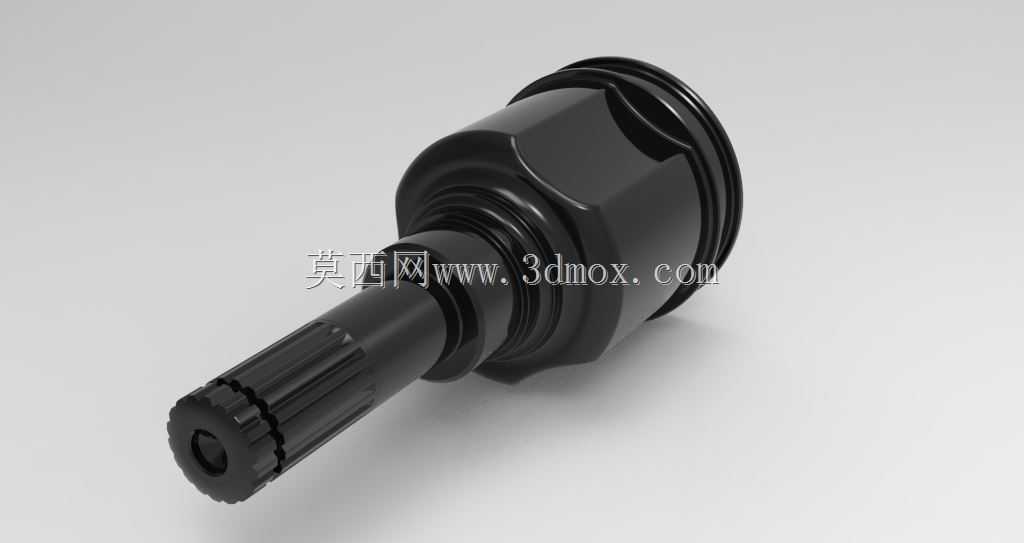

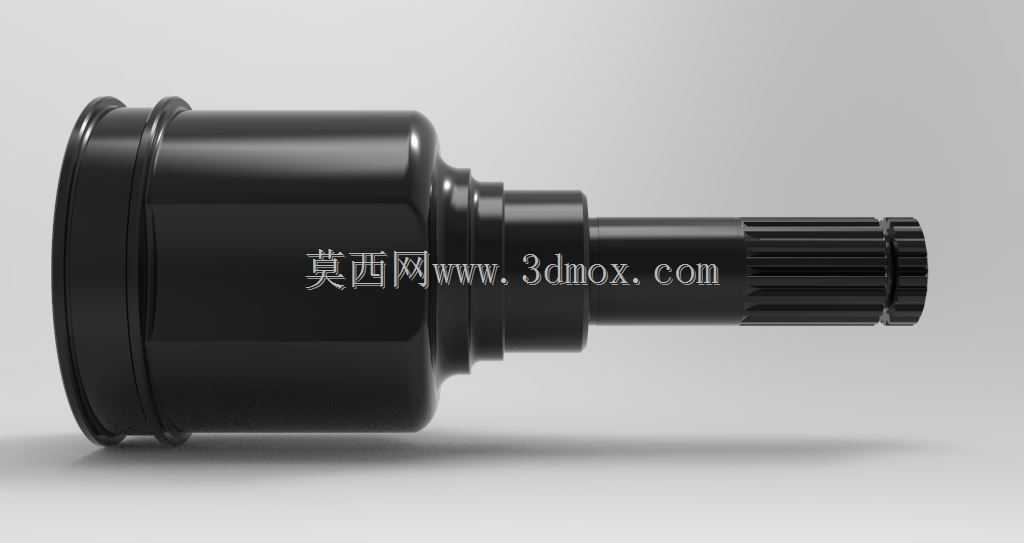

　　这一设计是实现等速传动的核心——无论传动轴与输出轴之间存在多大的夹角（通常乘用车设计最大夹角不超过42度），钢球在滚道内始终处于两轴夹角的平分面上，保证输入轴与输出轴的角速度完全一致，避免车辆急加速时出现车身抖动、转向时传动异响的问题。外壳的中段设计有六方夹持结构，并非多余的工艺余量，而是装配过程中用于工装夹持的定位基准，在压装外防尘罩卡箍、拧紧半轴固定螺母时，该六方面可以承受最大350N·m的反扭矩，不会出现壳体变形。靠近内腔开口端的环形凹槽是防尘罩卡箍的安装位，槽深设计为1.2mm，卡箍装配后完全嵌入槽内，车辆行驶过程中不会被路面飞溅的碎石剐蹭脱落，能有效阻挡泥沙、水汽进入内腔磨损钢球与滚道。从安装边界来看，

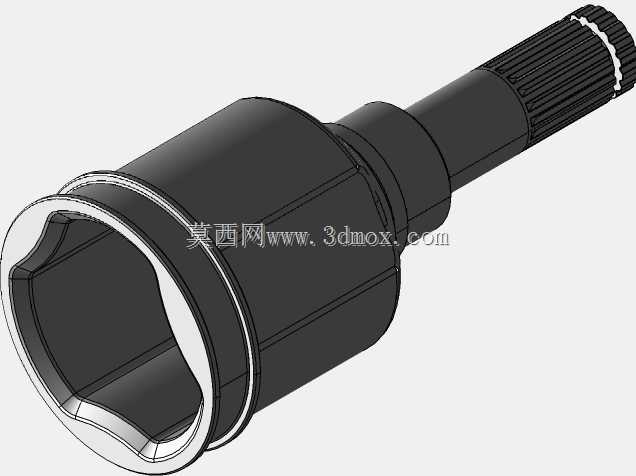

　　花键轴的有效配合长度为32mm，装配到位后花键末端与差速器齿轮端面预留2mm的轴向间隙，用来补偿悬架上下跳动时的传动轴轴向窜动，避免硬顶造成的齿轮端面磨损；钟形壳的最大外圆直径为88mm，与周边转向节、下摆臂的最小安全间隙预留15mm以上，即使在最大转向角、悬架最大压缩行程时也不会发生运动干涉。内腔滚道的表面粗糙度要求达到Ra0.8，热处理采用中频感应淬火，淬硬层深度控制在1.5-2mm，表面硬度达到HRC58-62，既保证滚道表面耐冲击、耐磨损，芯部又保留足够的韧性，承受大扭矩冲击时不会出现脆裂。在实际建模过程中，滚道的曲面建模需要严格匹配钢球直径，通常钢球直径选用16-20mm区间（根据车型扭矩等级调整），

　　滚道与钢球的接触角设计为45度，保证钢球在滚道内既可以顺畅滑动，又不会在大扭矩下出现脱出风险。花键部分的建模需要注意齿向的倒锥设计，装配时起到导向作用，同时避免花键端部的应力集中。很多新手建模时容易忽略钟形壳内腔与保持架的配合间隙，实际上保持架与内腔球面的配合间隙要控制在0.1-0.15mm，间隙过大会导致钢球定位不准，传动过程中出现旷量异响，间隙过小则会导致万向节摆动卡滞，转向回正性能变差。在整车匹配场景中，该部件的设计寿命通常要求达到15万公里以上，除了材料本身的性能，滚道的轮廓度公差、花键的同轴度公差都是影响寿命的关键参数，建模时需要把这些公差要求在三维模型的PMI标注里明确体现，方便后续工艺部门编制加工流程、质检部门制定检测方案。另外，钟形壳的外表面不需要做高精度加工，只需要做喷丸处理提升表面疲劳强度即可，过度加工反而会增加不必要的成本，这也是结构设计中需要平衡性能与成本的细节——非配合面的精度要求不需要过高，把加工精度集中在花键、滚道这些核心配合面上，才能在满足性能要求的前提下控制制造成本。
