三爪拉马轴承拆卸工具三维结构设计

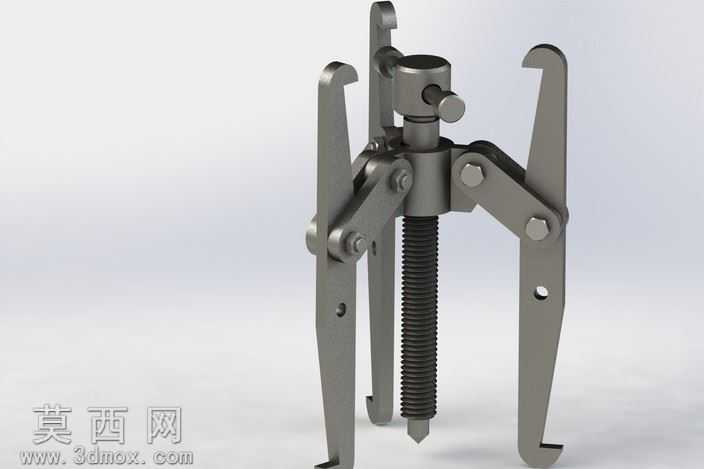

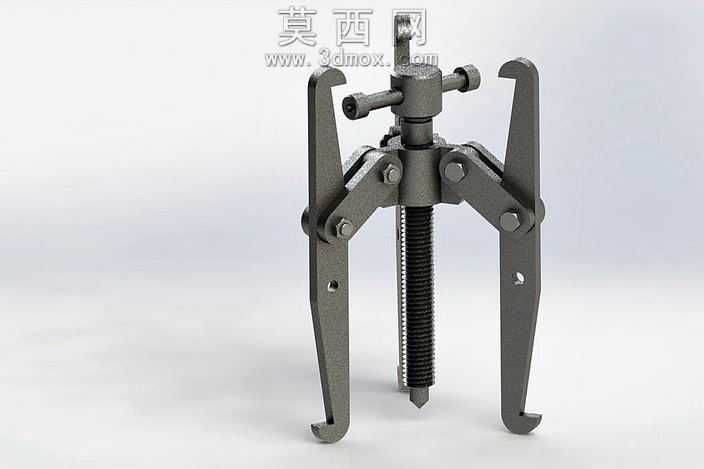

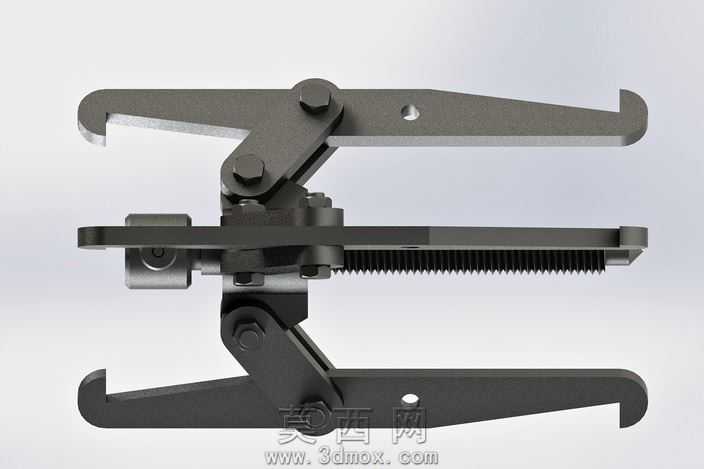

本模型为三爪拉马拆卸工具，采用自顶向下的参数化建模思路完成全零件建模与总装搭建，建模过程中严格遵循机械加工的公差配合逻辑，保证各活动部件的运动仿真无干涉。模型主体结构分为中央丝杆组件、横梁铰接座、三爪勾臂、顶部旋拧横杆四个核心模块，丝杆采用梯形传动螺纹建模，还原真实梯形螺纹的牙型角与导程参数，确保丝杆旋转推进时的轴向进给逻辑与实物一致；三爪勾臂通过铰接销轴与横梁座连接，建模时预留了铰接转动间隙，可模拟拉马工作时勾臂随丝杆进给自动收拢抱紧工件的动作，勾爪末端做了内勾限位结构建模，保证拆卸轴承、皮带轮等工件时勾爪不会滑脱。材质渲染阶段，主体金属部件采用发黑处理的合金钢材质，调整金属粗糙度参数模拟工业五金件的哑光磨砂金属质感，铰接销轴、丝杆工作面做了轻微的高光金属处理，区分不同加工面的表面处理效果，顶部旋拧横杆做了防滑滚花结构建模，还原手持操作部位的防滑纹理细节。设计过程中重点优化了三爪的同步收拢结构，通过铰接点的位置参数调整，保证三个勾臂在任意张开角度下都保持对中，避免拆卸时工件偏载损坏，丝杆顶端做了尖顶定位结构建模，工作时尖顶抵在轴端中心孔内，保证拉拔力沿轴向均匀传递，避免轴件受弯变形。整体装配约束采用同轴、重合、铰接等约束类型，可实现丝杆旋转进给、勾臂张合的完整运动仿真，各零件的建模特征均保留可编辑参数，可根据实际拆卸工件的尺寸范围调整爪臂长度、丝杆行程、横梁跨度等参数，适配不同规格的轴承、联轴器、皮带轮等过盈配合零件的拆卸作业需求，模型结构完整还原实物的力学传递路径，可作为机械维修工装设计的参考案例，也可用于五金工具产品的结构演示与教学展示。
