酷乐atak多工位成型工装模具结构

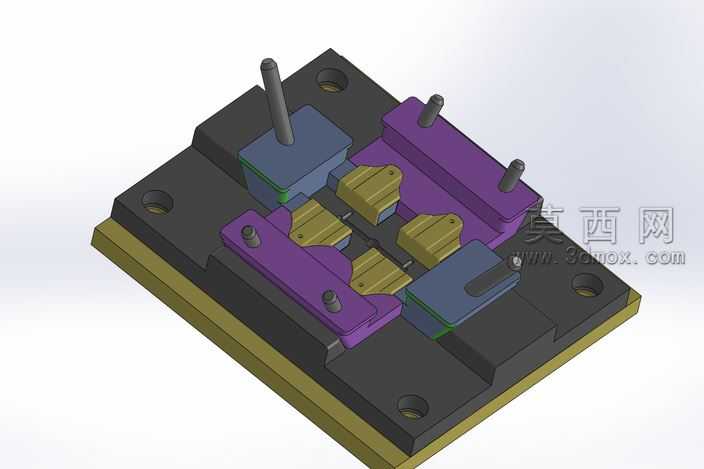

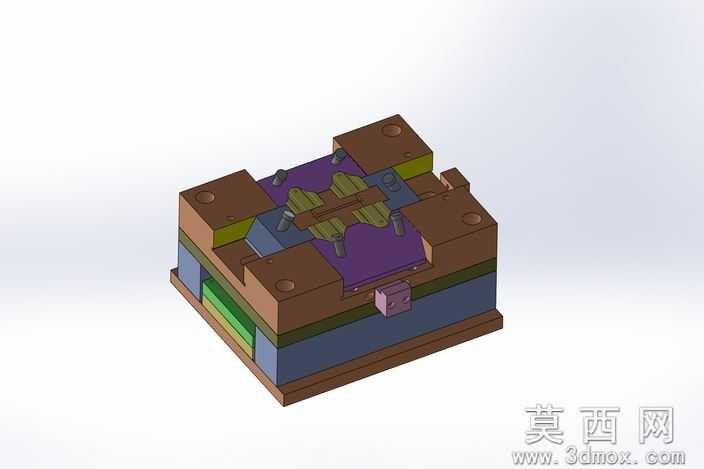

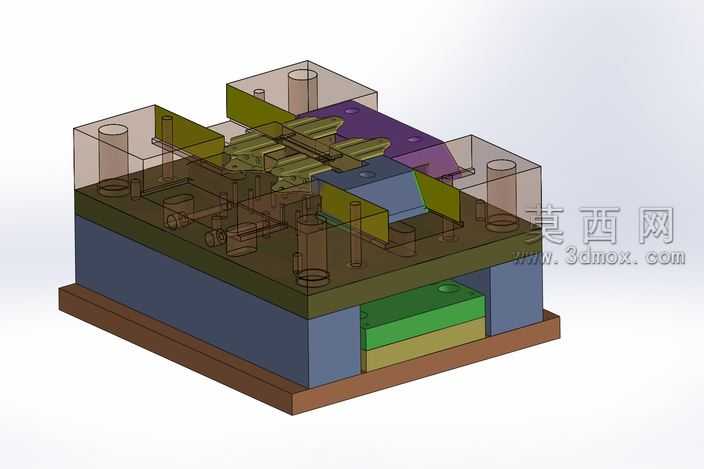

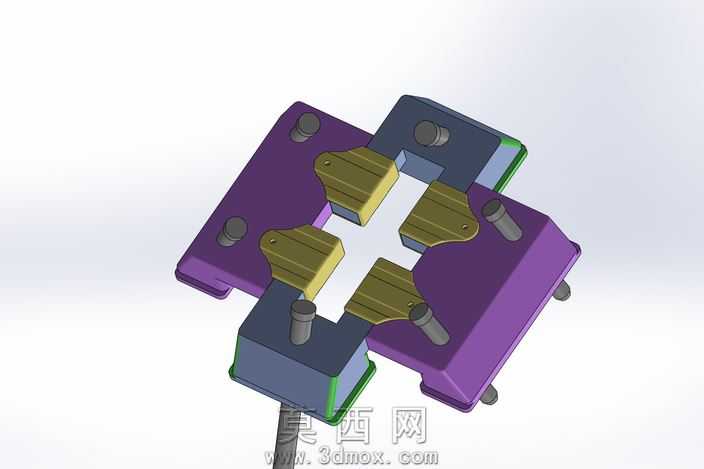

该模具采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配间隙、定位基准都做了精准的参数约束，确保模型可直接对接后续的工程图导出与加工生产环节。从结构设计来看，整体采用双层叠装式基座布局，底层为带定位安装孔的厚重承托底板，选用调质钢材作为设计材质，表面做发黑防锈处理的材质设定，保障工装长期使用的结构稳定性；中层为黑色的模座主体，均匀分布的沉头安装孔可实现与底层底板的精准锁附，同时预留了导柱的安装位，保障上下模合模过程的同轴度精度。模座上对称布置了四组成型工位，金色的成型镶块采用硬质合金材质设定，表面做抛光处理以降低成型过程的摩擦阻力，每一块镶块都设计了独立的定位销孔与锁付螺丝位，可根据加工需求单独更换镶块，大幅降低后期的维护成本。紫色的压料组件横跨在成型工位上方，通过内六角螺丝与模座固定，压料面的弧度与成型工件的外形完全贴合，合模时可均匀施加压料力，避免工件成型过程中出现翘边、移位的问题。两侧的蓝色定位块分别承担侧向定位与挡料功能，配合直立的导柱组件，可实现工件上料后的快速精准定位，无需额外的找正操作，有效提升批量加工的生产效率。建模过程中对所有的标准件都做了参数化调用，内六角螺丝、导柱、定位销等零件均符合国标件的尺寸规范，装配体中添加了完整的配合约束，可实现开合模动作的动态模拟，验证各部件运动过程中是否存在干涉问题。渲染阶段采用哑光金属材质区分不同功能的部件，通过色彩差异清晰呈现各组件的装配关系，光线布置上采用柔和的环境光搭配定向补光，清晰展现模腔、定位槽等细微结构的轮廓，让整个模具的结构逻辑一目了然。设计思路上充分考虑了批量生产的实用性，多工位对称布局可一次装夹完成多个工件的成型加工，模块化的镶块设计兼顾了加工精度与维护便捷性，整体结构紧凑，定位可靠，完全满足精密零件成型加工的工装使用需求。
