手动快速夹紧钻床定位夹具设计

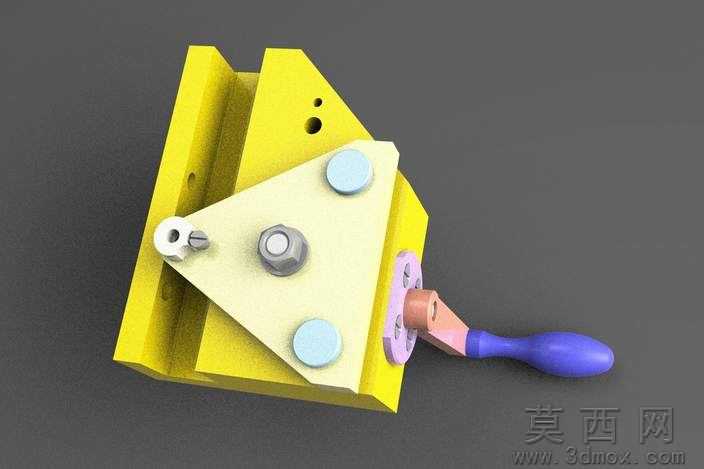

本作品为手动操作式钻床定位夹紧夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计公差规范，对每一处配合面、活动连接位都做了精准的尺寸约束，确保各活动部件的运动行程与实际加工场景完全匹配。模型渲染阶段采用了写实工业材质表现方案：夹具的主体基座采用黄色喷塑金属材质，还原了工业工装常用的防锈漆面质感，表面添加了细微的颗粒粗糙度与轻微的磨损痕迹，避免材质表现过于塑料化；中部的三角压板采用米白色硬质氧化铝合金材质，表面呈现细腻的哑光金属质感，清晰区分不同功能部件的材质差异；操作手柄采用蓝色电木材质，还原了绝缘防滑手柄的半哑光塑胶质感，手柄与金属连接位的粉色部件为铜质转轴衬套，添加了金属氧化的细微色泽变化，提升模型的真实感；紧固件部分采用镀锌钢材质，表现出标准件的亮面金属反光特性，螺栓头部的一字槽、螺母的六角棱边都做了精细的倒角处理，还原标准五金件的细节特征。结构设计上，该夹具采用双导向柱作为基座的定位基准，可适配不同宽度的待加工工件，三角压板通过中心的锁紧螺栓提供主夹紧力，三个浅蓝色的尼龙垫块直接接触待加工工件表面，避免夹紧过程中刮伤工件表面，同时增大接触摩擦力防止加工过程中工件移位；侧方的手柄连接偏心锁紧机构，扳动手柄即可实现压板的快速松开与锁紧，无需反复拧动螺栓，大幅提升工件装夹的效率，转轴位置设计了耐磨衬套结构，降低长期使用的磨损量，延长夹具的使用寿命。设计思路围绕小批量零件的钻孔加工场景展开，兼顾装夹效率与定位精度，整体结构紧凑无冗余部件，操作逻辑符合一线加工人员的使用习惯，所有活动部件的运动无干涉，可直接用于工装结构的教学演示或实际加工的方案参考。
