棘轮式锚形止逆平衡轮结构设计

　　棘轮的齿向需要和预设的传动方向完全对应，齿尖的角度既要保证棘爪能够顺利滑入齿槽完成锁止，又不能因为角度过陡导致棘爪卡滞无法在正向转动时顺利脱开，这个模型里的齿形采用的是常见的不对称三角形齿，工作面接近径向，非工作面做了倾斜过渡，刚好适配棘爪的摆动轨迹，能在反向受力时让棘爪和齿面完全贴合，把载荷均匀分散到接触面上，避免局部应力集中导致齿尖崩损。锚形棘爪的设计也很有讲究，它的摆动支点设置在弧形臂的下端圆孔位置，这个支点的位置不是随意定的，需要保证棘爪在自重或者弹簧力作用下能够始终贴靠棘轮轮缘，同时支点到棘轮中心的距离、棘爪爪尖的回转半径要和棘轮的齿顶圆、齿根圆尺寸精准匹配，不然会出现爪尖顶在齿顶无法落槽，或者落槽深度不够锁止失效的问题。在机械传动系统的止逆、稳速工况里，这类带锚形棘爪的棘轮平衡轮是很常见的功能构件，很多需要单向传动、反向锁止、转动惯量平衡的场景都能见到它的身影，比如小型起重设备的止退机构、钟表走时系统的棘轮组件、手动绞车的锁止结构，还有部分轻工机械的进给止逆单元，都依赖这类结构实现可靠的单向运动约束。从结构功能上看，这个构件的核心作用有两个，一是通过带尖齿的棘轮轮体提供均匀的啮合点位，二是通过配套的锚形棘爪实现反向转动的锁止，同时轮体本身的十字辐条结构在保证整体刚性的前提下，尽可能控制了自身重量，让转动惯量维持在合理区间，避免运转过程中因为惯量过大带来的冲击或者响应滞后问题。设计这类构件的时候，首先要考虑的是齿形的参数匹配，

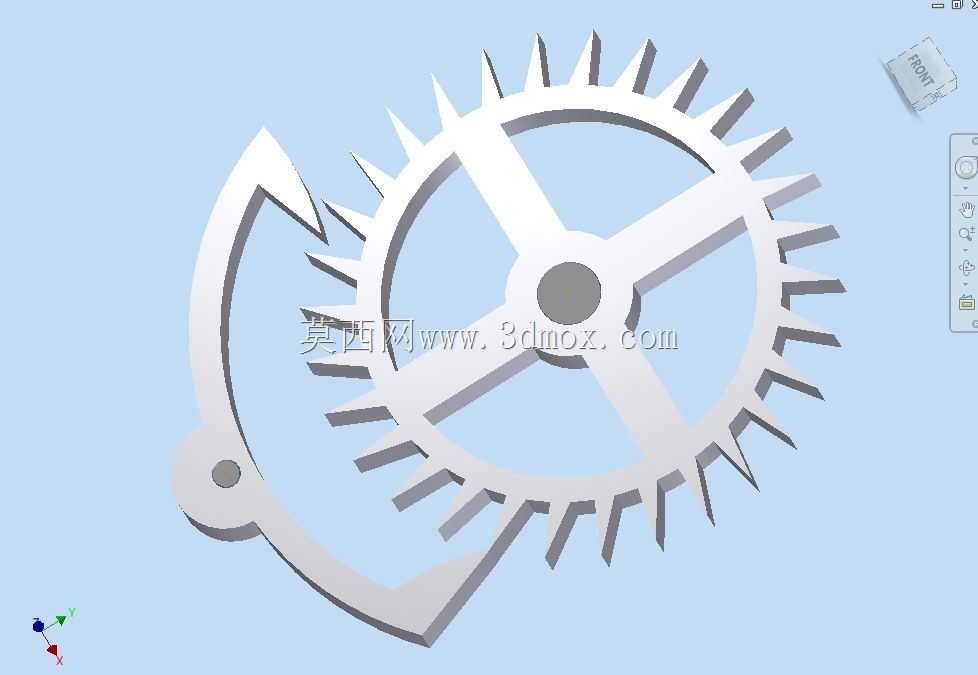

　　这个模型里的棘爪做了弧形的臂身设计，一方面是避让棘轮转动时的轮缘轨迹，避免运转过程中出现运动干涉，另一方面弧形结构的弹性变形量比直臂更合理，在锁止瞬间能吸收一部分冲击载荷，减少刚性碰撞带来的零件损伤。轮体部分采用十字形辐条连接中心轮毂和外圈齿圈，中心的轮毂孔是安装转轴的位置，孔的公差需要和配合的转轴做适配，一般采用间隙配合加键槽的形式传递扭矩，不过这个模型里暂时没做键槽结构，实际应用的时候可以根据安装需求补充。轮毂的厚度要比齿圈和辐条稍厚，保证和转轴的配合长度足够，避免转轴受力时出现偏摆，辐条的厚度和宽度经过了等强度优化，从轮毂到齿圈的过渡位置做了圆弧处理，减少应力集中，在承受冲击载荷的时候不会在辐板和齿圈的连接位置出现断裂。

　　从安装边界来看，这类构件的安装需要预留棘爪的摆动空间，棘爪绕支点摆动的角度范围大概在15到20度之间，所以周边不能有其他零件侵入这个摆动包络，同时棘轮的轴向定位要可靠，一般是通过轴肩和挡圈把轮体固定在转轴上，保证棘爪和棘轮的啮合面始终处于同一平面，不会出现轴向错位导致的脱齿问题。实际应用的时候，棘爪通常会配套一个小的扭簧或者拉簧，给棘爪提供一个始终压向棘轮的力，保证正向转动时棘爪能在齿面上顺利滑过，反向转动时能瞬间卡入齿槽完成锁止，不需要额外的操作机构就能自动实现止逆功能。很多新手在设计这类结构的时候容易犯的错误是齿距和棘爪的行程不匹配，要么齿距太小棘爪没法顺利落槽，要么齿距太大锁止的时候空行程太长，起不到即时止逆的作用，

　　这个模型里的齿距和棘爪爪尖的尺寸匹配度很高，每个齿槽都能刚好容纳爪尖，锁止时的空行程控制在半个齿距以内，响应速度很快。另外轮体的动平衡也很重要，因为这类零件大多是做连续转动的，如果质量分布不均，高速转动的时候会产生振动，所以十字辐条的结构本身就是对称设计，四个辐条的质量完全一致，齿圈的每个齿的尺寸也都均匀一致，能保证转动时的平衡性能，不需要额外做动平衡处理就能满足中低速工况的使用要求。在材料选择上，这类构件如果用在载荷不大的轻工设备或者仪器里，可以用工程塑料注塑成型，降低成本和运行噪音，如果用在起重或者重载工况里，就需要用45号钢或者合金钢加工，齿面做淬火处理提高耐磨性，棘爪的爪尖位置也可以做局部硬化，延长使用寿命。这个模型的结构没有多余的冗余设计，每个部分的尺寸都服务于功能实现，弧形棘爪的造型既满足了运动轨迹的要求，又兼顾了结构强度，轮体的辐条设计在减重的同时没有损失刚性，整体的装配关系简单，只需要一根转轴固定棘轮，一根销轴固定棘爪，再配上复位弹簧就能完成整个机构的组装，维护起来也很方便，磨损之后只需要更换棘爪或者棘轮就行，不需要拆解整个传动单元。
