剪式螺旋顶升夹持两用机械结构

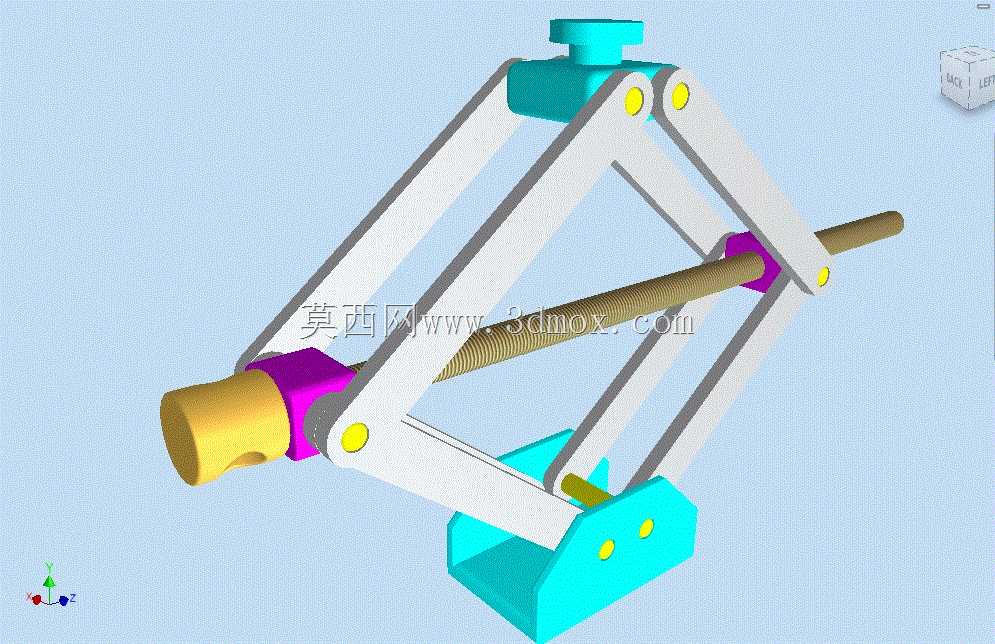

　　该结构属于手动螺旋驱动的剪式联动机械装置，核心采用对称布置的双组剪臂铰接框架，配合贯穿式梯形丝杠实现力的传递与行程转换，区别于常规纯顶升剪式千斤顶，其前端集成了可同步开合的夹持工位，能在顶升作业的同时完成对柱状工件的夹持固定，适配小型设备检修、工位工件定位、轻型载荷举升等多类现场场景。从实际应用场景来看，这类结构常出现在小型机电设备维修工位、五金加工临时装夹场景、户外轻型设备调平作业中，相比单一功能的顶升工具，它不需要额外搭配台钳或固定夹具，单台设备就能完成工件抬升与位置固定的双重需求，尤其适合空间受限的流动维修作业场景，减少配套工具的携带数量。功能特性上，贯穿剪臂铰接中心的梯形丝杠承担核心传动作用，丝杠一端设置防滑转动端头，

　　可配合扳手或手动摇柄输入扭矩，转动丝杠时，两组剪臂的铰接点沿丝杠轴向产生相对位移，带动剪臂夹角变化，一方面驱动底部支撑端与顶部承压端产生垂直方向的相对位移实现顶升，另一方面同步带动前端的夹爪产生开合动作，夹持端的V型槽结构适配不同直径的圆棒、管件类工件，夹持力随丝杠输入扭矩的增大同步提升，不会出现顶升与夹持动作脱节的问题，整个传动过程具备梯形丝杠的自锁特性，停止转动丝杠后，剪臂的夹角不会受外载荷影响发生变化，无需额外设置锁止机构就能维持当前的顶升高度与夹持力度，作业安全性有充足保障。设计思路层面，整体采用对称式布局，所有剪臂的铰接孔位同轴度公差控制在0.02mm以内，避免传动过程中出现卡滞或偏载问题；剪臂主体采用等截面平板结构，

　　铰接位置镶嵌耐磨衬套，降低反复转动带来的磨损，延长结构使用寿命；丝杠选用传动效率适中、自锁性能可靠的梯形螺纹，而非大导程的滚珠丝杠，匹配手动操作的输入扭矩范围，避免操作时力臂过长导致的过载问题；顶部的承压块与底部的支撑座均设置防滑纹路，顶升接触时不会出现打滑偏移，前端夹爪的开合行程与顶升行程做了匹配设计，当剪臂收拢至最小状态时，夹爪完全张开，方便放入工件，当剪臂展开至最大顶升高度时，夹爪处于最小夹持口径，可稳定夹持小直径工件，两个动作的行程曲线经过反复校核，不存在运动干涉问题。外形尺寸与安装边界方面，该结构收拢状态下整体长度不超过300mm，宽度不超过120mm，高度不超过80mm，可轻松放入常规工具箱内携带；

　　最大顶升行程为120mm，额定承载载荷不超过500kg，适配轻型作业需求；前端夹爪的最大开合口径为60mm，可夹持直径10mm至60mm的柱状工件；安装使用时不需要额外固定基础，底部支撑座直接放置在平整硬质地面即可作业，若在光滑地面使用，可在支撑座下方垫防滑橡胶垫增大摩擦力；整个结构没有外接动力源，完全依靠手动输入扭矩驱动，不存在管线布置的限制，可在无电源的野外场景独立使用。结构的铰接点全部采用销轴连接，销轴端部设置卡簧限位，避免作业过程中销轴脱出，日常维护仅需定期在铰接点与丝杠螺纹位置涂抹润滑脂，就能保证传动顺畅，降低磨损速率。
