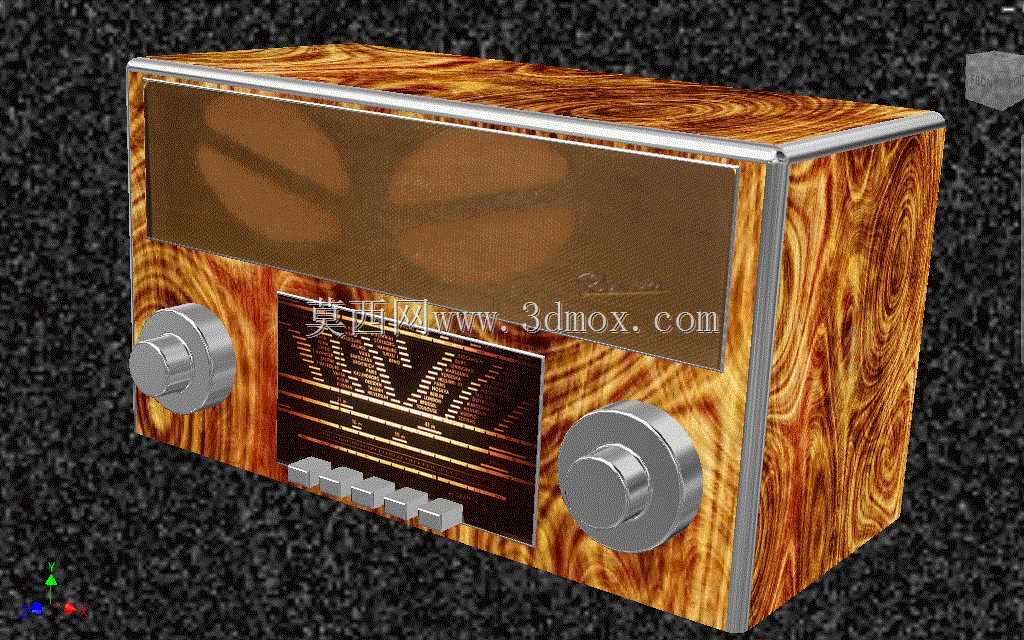

复古木纹台式收音机外观结构设计

　　这款复古台式收音设备的三维结构设计，核心围绕民用音频接收设备的怀旧场景适配展开，在结构落地层面充分兼顾了老式收音设备的操作逻辑与现代外观复刻的工艺可行性。从实际应用场景来看，该结构可直接用于复古主题家居的装饰性摆件开发、老式收音设备维修的替换壳体参考、影视道具场景的收音类道具制作，也可作为复古文创音频产品的结构原型，适配桌面摆放、复古展陈、主题空间装饰等多类使用场景。

　　设备的功能布局完全遵循传统台式收音机的操作逻辑，正面设置两个大直径调节旋钮，分别对应频率调谐与音量调节功能，旋钮采用金属质感圆柱结构，边缘做防滑滚花处理，旋转行程预留180度操作角度，旋钮与面板的装配间隙控制在0.3mm，既保证旋转操作的顺畅度，也避免间隙过大进灰影响内部电位器使用寿命。旋钮下方设置6个并排的矩形按键，对应波段切换、功能选择等操作，按键的按压行程设计为4mm，按键表面做微凸弧面处理，贴合手指按压的触感需求，按键与面板开孔的单边间隙控制在0.2mm，避免按压卡滞问题。正面上半部分为收音频率显示窗区域，采用半透茶色面板结构，既可以遮挡内部刻度盘与走线，也能保证室内光线下频率刻度的清晰可读，显示窗四周采用亮面金属饰边做包边处理，饰边厚度0.8mm，折角处做R2圆角过渡，既提升外观精致度，也能避免木质外壳边缘的磕碰掉漆问题。

　　外壳主体采用高密度木纹纹理包覆设计，建模阶段还原了天然木材的山形纹理走向，纹理的凹凸深度控制在0.15mm，既可以模拟实木外壳的触感，也不会因为纹理过深导致积灰难以清理。外壳的整体长宽高比例按照传统台式收音机的黄金比例设置，宽度方向预留足够的内部空间容纳收音电路板、扬声器单元与电池仓结构，深度方向控制在180mm以内，保证桌面摆放时不会占用过多纵深空间，底部预留四个高度5mm的橡胶脚垫安装位，脚垫直径12mm，既可以垫高机身避免桌面水渍侵蚀外壳底部，也能起到防滑减震作用，避免音量较大时机身与桌面产生共振杂音。

　　设计思路上没有刻意追求现代收音设备的超薄极简造型，而是完整还原上世纪中期台式收音机的厚重质感，外壳的所有棱角都做R3圆角处理，避免尖锐边角的磕碰风险，同时也贴合木质外壳的加工工艺特性，减少木皮包覆时的折边开裂概率。内部结构预留了标准3寸全频扬声器的安装位，安装孔位按照通用扬声器的孔距设置，可直接适配市售常规扬声器单元，电路板安装位预留20mm的高度空间，可容纳常规的调频调幅收音电路板，后壳预留电源接口、天线接口的开孔位置，开孔尺寸按照通用DC电源接口、伸缩天线的安装尺寸设置，不需要二次改孔即可完成装配。

　　安装边界层面，设备的底部支撑面为平整矩形结构，四个脚垫的安装平面度公差控制在0.2mm以内，保证放置在水平桌面时不会出现翘边晃动问题，外壳的拼接结构采用止口配合设计，上下壳的止口搭接量为5mm，配合间隙0.1mm，既可以保证外壳拼接的紧密性，也方便后期拆卸维修内部组件。金属饰边与木质外壳的连接采用卡槽加背胶的固定方式，建模阶段预留了1mm深度的饰边安装卡槽，不需要额外打螺丝即可完成饰边的固定，保证外观面没有螺丝孔破坏整体复古质感。旋钮与内部电位器的连接采用D型孔结构，孔位尺寸匹配常规6mm直径电位器轴，安装时直接插接即可，不需要额外做轴套适配，降低装配的复杂度。
