立式存储罐体工业设备三维设计

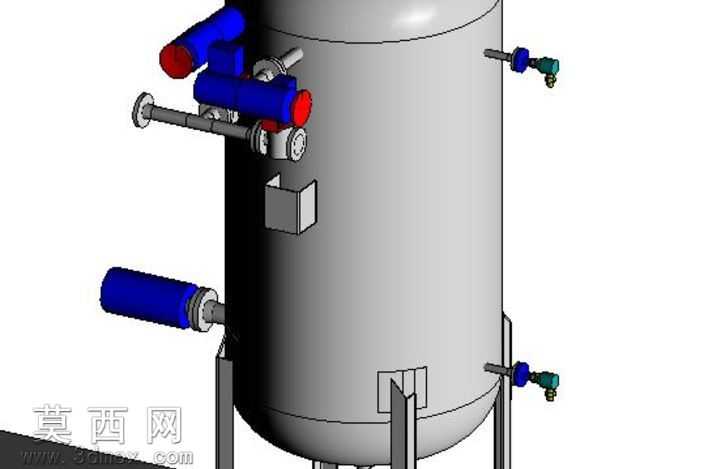

本作品为立式存储罐体的三维建模设计，整体采用立式圆柱加椭圆封头的经典罐体构型，依托三维建模软件完成全参数化结构搭建，建模过程中严格遵循工业罐体的设计规范，对罐体本体、支撑支腿、外接管路、操作附件等所有部件进行1:1等比例还原，确保各部件的装配关系完全符合实际工业设备的安装逻辑。建模阶段首先完成罐体主体的曲面构建，通过旋转特征生成圆柱筒体与上下封头结构，对筒体壁厚进行统一参数设置，保证罐体结构的强度合理性；随后进行支撑结构建模，采用三根均布的型钢支腿作为支撑部件，支腿与罐体下封头的连接位置设置加强筋结构，通过焊接特征模拟实际生产中的连接工艺，提升支撑结构的承重稳定性。外接管路部分根据功能区分进行差异化建模，顶部与侧部分别设置不同通径的进出料管路、控制管路，管路端部搭配对应的阀门组件与操作手轮，阀门的手轮、阀体、密封端盖等细节均做精细化还原，蓝色的管路外护结构与金属阀体通过材质区分进行渲染表现，金属部件采用哑光不锈钢材质，还原工业金属的磨砂质感，管路护层采用饱和蓝色工程塑料材质，通过调整材质的粗糙度、反光度参数，区分不同部件的材质属性。罐体侧壁设置的方形接线盒、液位检测组件等附件，均按照实际安装位置进行装配，侧部的检测探头组件通过同轴心配合完成与罐体接口的装配，探头的接线端、检测端细节清晰可辨。渲染阶段采用均匀的工业场景布光，通过多盏面光源消除模型表面的生硬阴影，突出罐体各部件的结构轮廓与材质差异，整体模型无破面、无重叠面，所有可活动部件均保留正确的装配约束关系，能够直观展示立式存储罐的整体结构、管路布局与附件配置，可用于工业设备教学演示、罐体方案设计展示、生产装配指导等场景，完整还原了立式承压存储罐的典型结构特征，建模过程中对每个部件的尺寸参数都做了标准化约束，确保模型可直接导出用于后续的工程图生成、结构仿真分析等工作。
