多通路铰接式金属连接接头结构设计

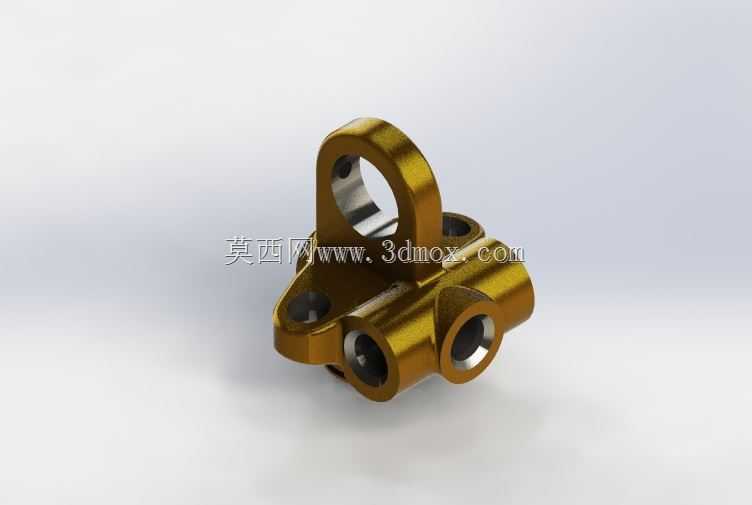

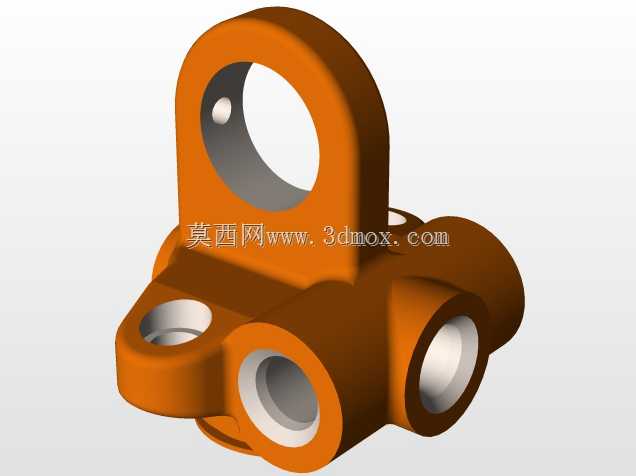

　　在液压系统、气动控制回路以及小型模块化传动机构的布局中，这类多通路铰接接头往往承担着流体介质分流、活动端管路衔接的核心作用，区别于常规的固定式硬管接头，它自带的铰接耳结构可以让对接的管路在一定角度范围内摆动，抵消设备运行过程中产生的振动位移，避免管路长期受交变应力出现焊缝开裂、密封失效的问题。从结构布局来看，这个接头主体采用一体化锻造成型的基体设计，上部的单耳铰接孔用于和设备机架上的固定支座通过销轴连接，铰接孔内预留了衬套安装的台阶位，实际装配时会压入铜基自润滑衬套，降低铰接转动时的磨损量，延长部件的维护周期。基体上分布的四个径向通孔对应不同的流体通路，每个通路的端口都加工了标准的管螺纹密封面，部分端口带有内凹的O型圈安装槽，

　　对接管路时不需要额外缠绕密封带，靠端面O型圈的挤压变形就能实现高压下的静密封，适配16MPa以内的液压油路或者0.8MPa以内的气动回路使用场景。设计过程中需要重点平衡几个维度的参数：首先是铰接耳的厚度与销轴孔径的匹配，按照常规的机械设计标准，铰接耳的单边厚度不能小于销轴直径的1.2倍，否则受侧向冲击时容易出现耳板断裂的问题，这个接头的铰接耳外侧做了圆弧过渡，没有尖锐的应力集中棱角，在有限元校核时，铰接孔内侧的最大应力集中系数控制在1.8以内，满足长期交变载荷下的疲劳强度要求。其次是各个通路之间的壁厚控制，因为不同通路可能走不同压力等级的介质，相邻通路之间的最小壁厚不能低于3mm，避免高压下出现互通窜油的问题，

　　建模时特意在通路交叉位置做了圆弧导流处理，减少介质流动时的阻力，也避免直角位置长期受介质冲刷出现气蚀损伤。从安装边界来看，这个接头的整体外接圆直径控制在65mm以内，铰接孔的中心到接头最下端的距离为42mm，安装时销轴从铰接耳一侧穿入，锁紧后接头可以绕销轴轴线做±15°的摆动，完全覆盖设备运行时管路的位移补偿量，不需要额外加装软管过渡，能有效压缩管路布局的占用空间。在实际的设备应用场景里，这类接头常被用在小型工程机械的操纵阀组外接油路口、自动化生产线的气动夹具分气节点、以及农用机械的液压悬挂管路连接位置，相比多个直角接头拼接的管路结构，一体化的多通路铰接接头减少了至少三个密封连接点，大幅降低了管路泄漏的概率，

　　同时整体重量比拼接结构轻30%左右，符合移动设备轻量化的设计趋势。建模时需要注意各个端口的同轴度公差，每个通路的轴线相对于铰接孔轴线的位置度公差控制在0.1mm以内，否则安装对接管路时会出现别劲的问题，长期运行会导致管路接头变形。另外接头的外表面做了氧化处理，在潮湿或者多粉尘的工况下也能保持较好的防锈能力，不需要额外做表面涂装，适合在没有封闭防护的户外设备上使用。在做结构验证的时候，需要模拟最恶劣的载荷工况：当铰接耳承受最大侧向拉力，同时所有通路都施加1.5倍额定工作压力的时候，接头的整体变形量不能超过0.05mm，确保密封面不会因为变形出现间隙。这类零件的加工工艺一般是先模锻出毛坯，之后通过数控车床加工铰接孔和各个端面的密封槽，再用加工中心钻出各个径向的通路孔，最后去毛刺、做表面氧化处理，每个批次的零件都要做耐压测试，确保没有砂眼、缩孔导致的泄漏问题。对于三维建模从业者来说，做这类零件的时候不能只画外形结构，一定要把内部的通路走向、密封槽的尺寸、衬套安装的台阶位都准确还原，否则后续出工程图的时候会漏掉关键的加工尺寸，导致生产出来的零件无法满足装配要求。还要注意铰接位置的间隙配合尺寸，铰接孔和衬套的配合采用H7/h6的间隙配合，既保证转动灵活，又不会因为间隙过大产生晃动异响。
