车辆液压制动踏板操纵总成结构设计

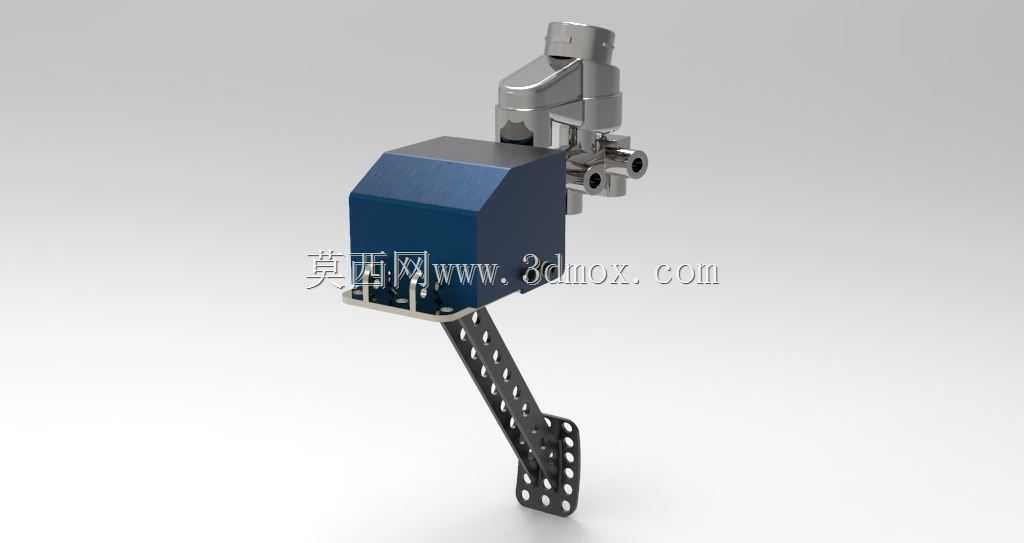

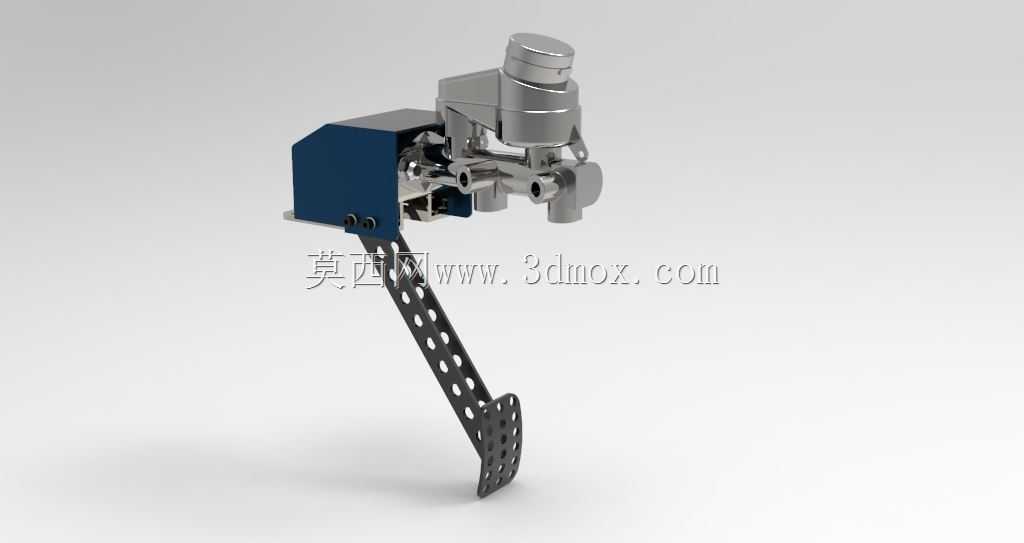

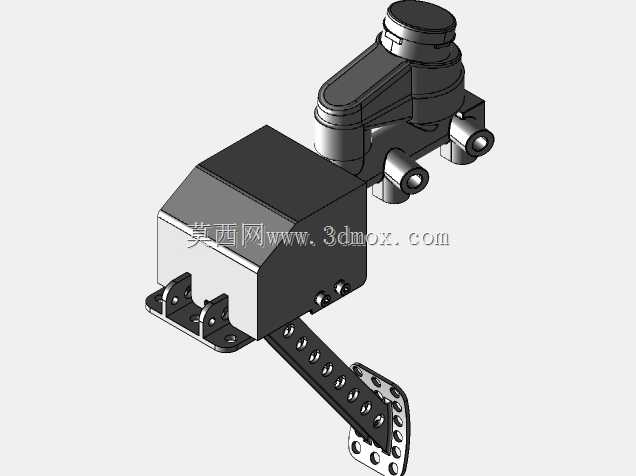

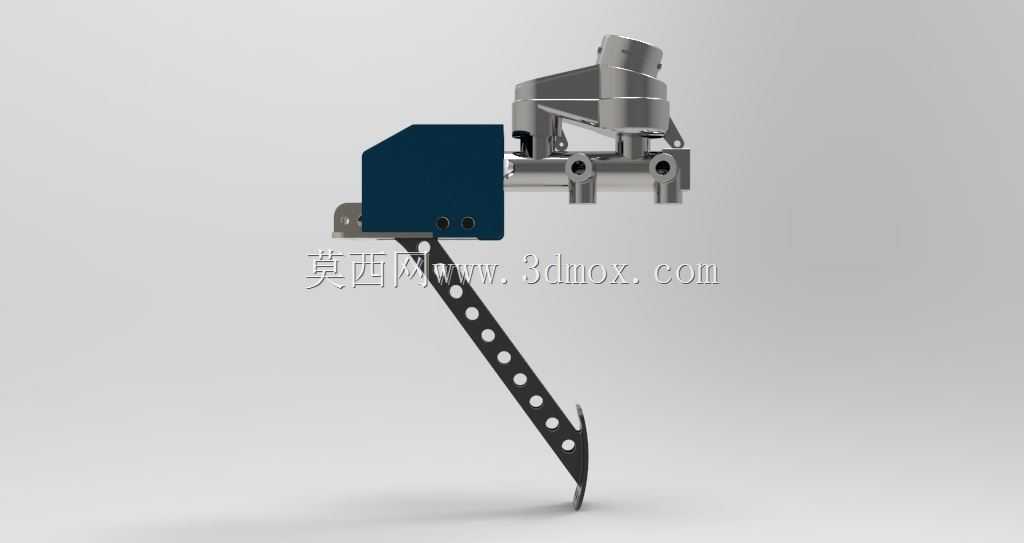

　　这套制动踏板操纵结构，最初是针对小型越野巴哈赛车的制动系统需求做的适配设计，实际也可平移到低速电动场地车、小型特种作业车辆的制动回路中使用，核心作用是把驾驶员脚部的踩踏力通过机械结构传递给制动主缸，建立制动管路压力实现车轮制动。从结构布局来看，总成采用集成式箱体作为安装基体，区别于传统分散式踏板支架的设计思路，整个踏板的铰接支点、主缸安装位、回位结构都集成在单侧的箱式基座上，一方面减少了安装时的对接公差累积，另一方面箱体本身的封闭结构可以阻挡场地行驶时溅起的泥水、砂石进入铰接转动部位，降低户外工况下的卡滞风险。踏板臂采用长力臂设计，臂身做了等距排布的镂空减重孔，在保证踩踏刚度的前提下尽可能降低簧下质量，

　　同时镂空结构也能减少臂身的应力集中点，避免频繁踩踏过程中从弯折处出现疲劳断裂；踏板面采用带密集防滑凸点的冲压金属板，倾斜角度匹配驾驶员坐姿下的脚踝自然活动轨迹，踩踏时脚部不会出现侧滑偏移，长时间操作也能降低脚踝的疲劳感。主缸安装位设置在箱体上部的铰接端旁，采用卧式安装布局，踏板臂上端的推块直接与主缸推杆对接，没有额外的传动摇臂，力传递路径更短，踩踏过程中的虚位可以控制在很小的范围内，制动响应的跟随性更好；回位弹簧集成在铰接转轴位置，踏板松开后可以快速带动主缸推杆回位，解除制动压力，不会出现拖滞问题。安装边界方面，整个总成的固定点全部集中在箱式基座的背面与底面，总共设置四个螺栓安装孔，孔位间距适配多数小型车辆驾驶舱前围的安装梁尺寸，

　　不需要对原车舱体做额外的切割改造就能完成固定；基座的安装面做了铣平处理，与安装梁贴合后不会出现装配应力，避免长期受力后基座出现变形导致踏板卡滞。从实际使用场景来看，这套结构在巴哈赛事的颠簸工况下，集成式箱体的抗振性能远优于传统的焊接式踏板支架，不会因为持续的路面振动出现支架开焊、螺栓松动的问题；踏板的踩踏行程经过匹配调校，全行程下主缸可以输出足够的制动压力，满足越野路面下的紧急制动需求，同时踏板力的反馈线性度较好，驾驶员可以通过脚部的力度感知精准控制制动力大小，不会出现轻踩就抱死、重踩制动力不足的问题。设计过程中针对铰接部位做了衬套镶嵌处理，转轴与衬套采用间隙配合，表面做了硬化处理，长期频繁踩踏也不会出现铰接部位的磨损松旷，

　　保证踏板的操纵手感一致性；主缸安装位的同轴度公差控制在0.1mm以内，推杆工作时不会出现偏磨，有效延长主缸的密封件使用寿命。考虑到不同车型的制动回路需求，基座上的主缸安装位预留了一定的调节空间，可以适配不同安装尺寸的制动主缸，不需要重新加工基座就能完成适配，通用性更强；踏板臂的初始高度也可以通过推杆处的调节螺母进行微调，匹配不同驾驶员的坐姿习惯与踩踏角度需求。整个结构没有多余的冗余设计，所有部件都服务于力传递与安装可靠性的核心需求，外露的金属部件都做了防锈处理，箱体外侧的覆盖件采用深蓝色涂装，既可以区分部件功能，也能在户外使用时提升耐锈蚀能力，适合在多尘、多泥水的户外作业、赛事场景下长期使用。
