双铰耳倾斜安装支座结构设计

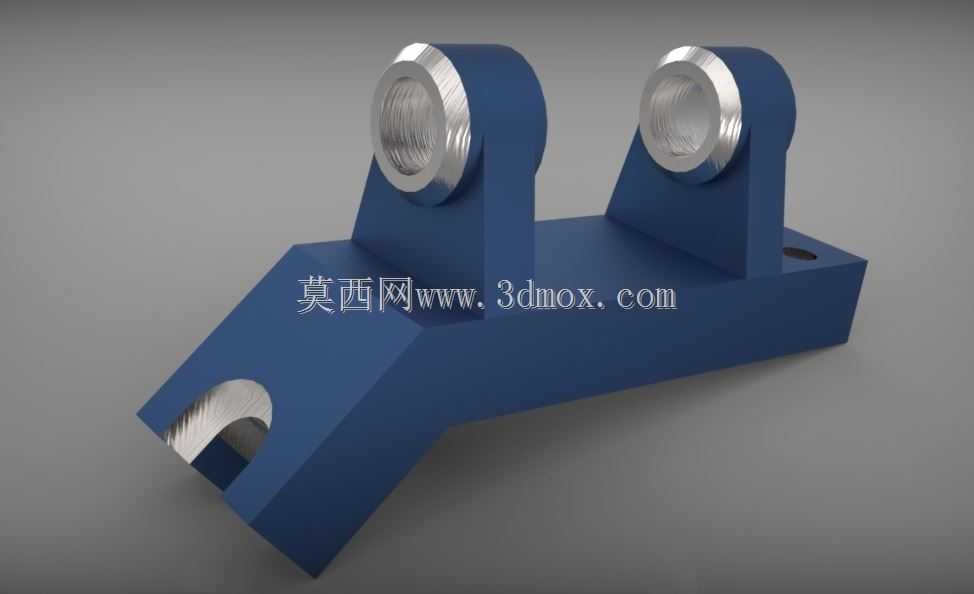

　　该铰接支座构件多用于重载传动链路的铰接点位，常见于工程机械臂架连接、输送设备张紧机构铰接、工装夹具翻转支撑等场景，核心作用是为销轴类连接件提供稳定的安装基准，同时承受铰接位置传递的径向载荷与小幅偏转载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，底座采用带斜切角的矩形块结构，底部预留两个沉头安装孔位，可通过内六角螺栓直接固定在设备安装基面，斜切角的设计并非单纯的外观处理，而是为了避让安装位置周边的凸起结构，避免装配时出现干涉，同时减少底座边角的应力集中系数，在承受冲击载荷时不会从边角位置萌生裂纹。底座上方设置两个平行的立式支撑耳板，耳板顶部集成同轴的铰接孔，孔内加工有内螺纹段，可直接与带外螺纹的铰接销轴配合，

　　无需额外配置锁紧螺母，减少装配环节的零件数量，两个耳板的间距经过精准计算，刚好适配对应规格的连杆端部叉口宽度，装配后连杆可在两耳板之间绕销轴轴线做定角度摆动，不会出现轴向窜动。底座前端延伸出的单耳板结构，与上方两个双耳板的轴线呈固定夹角，该角度根据实际安装场景的连杆运动轨迹确定，可同时连接两组不同运动方向的连杆构件，实现单支座承载多组铰接链路的功能，减少设备上支座的安装数量，压缩整体结构的占用空间。从安装边界来看，底座的安装孔中心距按照通用设备安装基面的标准孔距设计，无需对现有设备基面做二次打孔改造即可直接装配，整体结构的最大外轮廓尺寸适配多数中小型机械设备的铰接点位安装空间，耳板的厚度根据额定承载载荷做了等强度优化，

　　在保证结构强度满足1.5倍安全系数要求的前提下，尽可能减少材料用量，降低构件自重。铰接孔的内螺纹精度按照中等公差等级加工，与销轴配合后间隙控制在0.02mm以内，既保证铰接转动的灵活性，又不会因间隙过大导致运动过程中出现冲击异响。所有棱边位置都做了R2的圆角处理，避免装配过程中划伤操作人员，同时去除加工毛刺，防止毛刺脱落进入铰接配合面造成磨损。在建模过程中，所有配合面都预留了合理的加工余量，非配合面采用自然铸造表面的尺寸公差，兼顾加工成本与装配精度要求，结构上没有出现薄壁、锐角等不利于铸造或机加工的结构，适合采用铸钢毛坯一次成型后再做关键孔位的精加工，生产工艺性良好。实际使用过程中，该支座可承受沿铰接孔径向的静载荷与周期性动载荷，

　　耳板与底座的连接位置做了加厚过渡处理，避免长期受交变载荷作用出现焊缝开裂或者结构断裂的问题，铰接孔位置可根据使用需求加装自润滑铜套，提升铰接部位的耐磨性能，延长构件的整体使用寿命，无需频繁更换支座零件，降低设备的后期维护成本。
