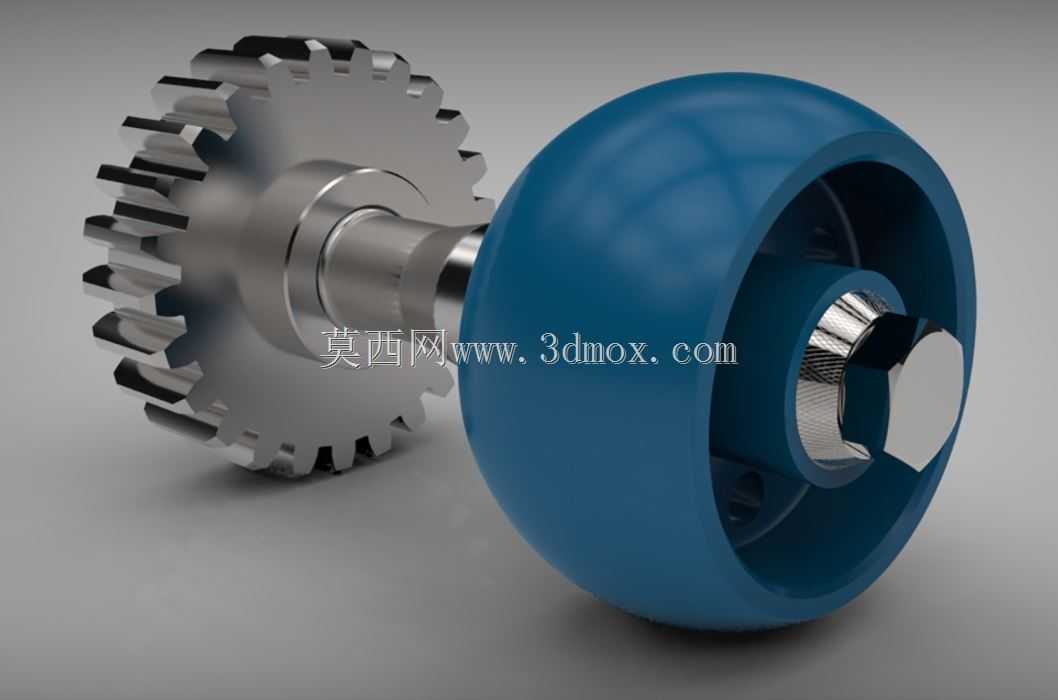

带齿轮传动结构的蓝色滚轮组件设计

　　这套带齿轮传动的滚轮组件，常见于轻型输送线的从动端、小型自动化设备的行走工位，或是工位器具的定向移动单元，区别于普通无动力脚轮，它自带的齿轮结构可以直接和设备的传动齿条啮合，不需要额外加装链轮、同步轮等传动件，就能实现滚轮的主动驱动，在紧凑安装空间的设备里优势非常明显。从结构设计来看，金属齿轮采用直齿圆柱齿形，齿部做了等距齿廓修形，啮合时的侧隙控制在0.1-0.15mm区间，既可以避免传动卡滞，也能减少正反转切换时的回程误差，齿轮和中心轴采用过盈配合加平键周向固定，轴肩做了R0.5的圆角过渡，避免应力集中导致的轴段断裂，轴的两端伸出段做了h6公差的磨削加工，和安装座的轴承内圈配合时能保证同轴度，减少滚轮转动时的径向跳动。

　　蓝色的滚轮主体采用中空结构设计，外层轮面做了圆弧过渡，和地面或者轨道接触时是线接触形式，滚动阻力比平端面滚轮小30%左右，中空的腔体一方面可以减轻整体组件的重量，降低传动时的转动惯量，另一方面腔体内部预留了轴承安装位，轴承可以直接嵌入滚轮内腔，不需要额外设计轴承座，进一步压缩了安装所需的轴向空间。滚轮和中心轴之间设置了隔套，隔套的端面和轴承内圈端面贴合，能避免齿轮转动时的轴向窜动传递到滚轮，保证滚轮转动的平稳性，滚轮的端面做了加厚处理，在承受径向载荷时不会出现端面变形，常规工况下单轮的额定静载荷可以达到120kg，动载荷80kg，完全满足轻型设备的移动需求。安装边界上，这套组件的轴向总长度控制在110mm以内，

　　齿轮的分度圆直径为60mm，滚轮的外径为80mm，中心轴的安装轴径为12mm，安装时只需要在设备的安装板上加工两个对应孔径的安装孔，把轴的两端穿入孔内用轴用挡圈固定即可，不需要复杂的定位结构，后期维护时只需要拆下轴端挡圈就能整体抽出组件，更换磨损的齿轮或者滚轮非常方便。实际应用中，这类组件在轻型AGV的驱动轮组、电商仓储的分拣线移载工位、小型工装台车的主动行走单元里使用频率很高，因为齿轮直接集成在轮组上，传动链更短，传动效率比带外置传动轮的结构高15%左右，而且整体结构没有外露的传动件，在有少量粉尘的车间环境里使用时，不容易被杂物卡滞，日常只需要定期在齿轮啮合面涂抹润滑脂，就能保证长期稳定运行。设计时还考虑了不同工况的适配性，

　　滚轮的中空腔体可以根据使用需求嵌入不同材质的轴套，如果是无动力使用场景，可以换成铜基自润滑轴套，不需要加装轴承就能直接使用，进一步降低成本；如果是高速传动场景，可以换成深沟球轴承，最高线速度可以达到1.2m/s，满足快速移载的需求。齿轮的齿部采用调质处理，表面硬度达到HB220-250，在频繁正反转的工况下，齿面不容易出现点蚀、磨损，使用寿命比普通未热处理的齿轮提升两倍以上。滚轮的蓝色外层采用耐磨工程材质，和金属轨道接触时不会产生异响，也不会刮伤环氧地坪地面，在车间内部的设备移动场景里不会对地面造成损伤，适合无尘车间、装配生产线这类对地面洁净度有要求的场所使用。
