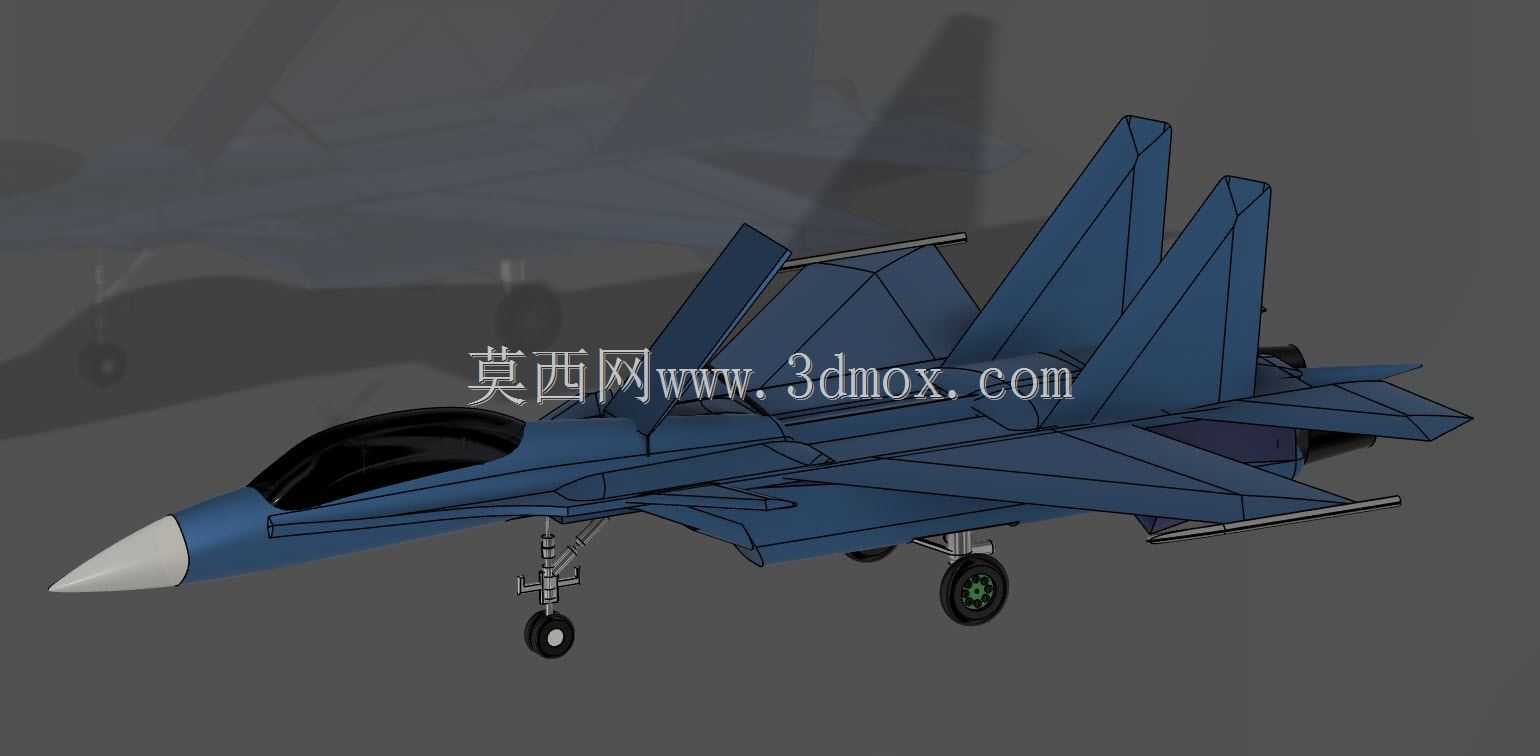

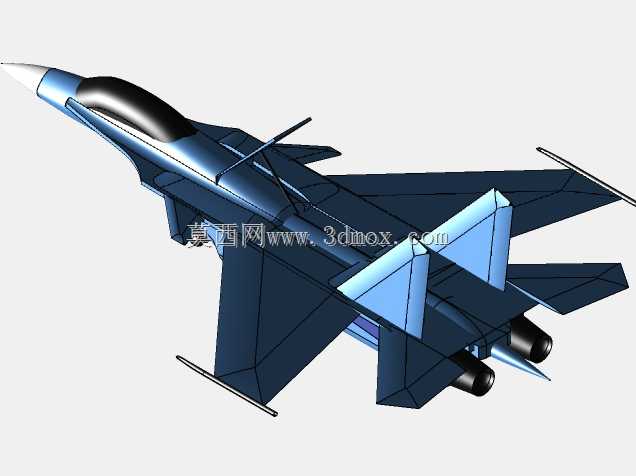

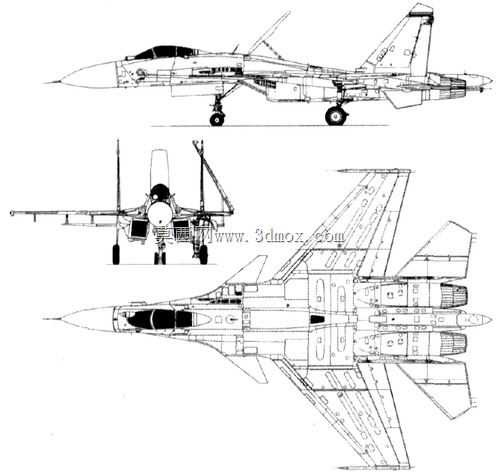

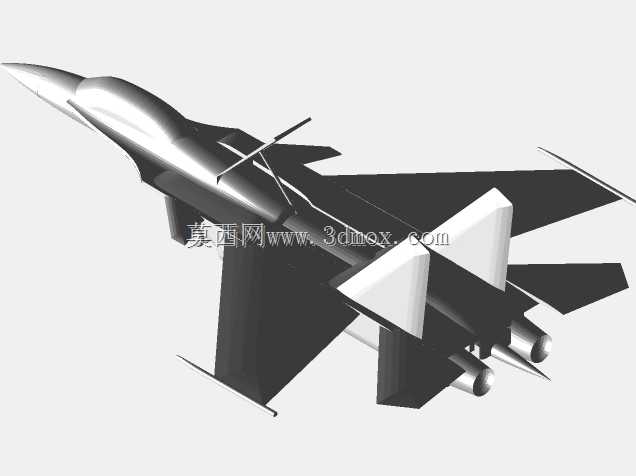

苏霍伊苏33侧翼舰载战斗机三维结构

　　作为舰载空中优势作战平台，苏33侧翼的整体设计完全围绕航母起降与海上作战需求展开，其机身主体采用翼身融合升力体布局，搭配可折叠的大面积鸭翼与主翼结构，在航母机库与甲板有限的停放空间内，可通过机翼折叠机构大幅缩减横向占用尺寸，折叠后整机翼展控制在原展长的三分之一左右，适配航母升降机、机库停机位的尺寸边界，满足甲板调度、机库停放的空间要求。整机起落架结构经过针对性加强，前起落架采用双轮结构搭配舰载机专属的着舰尾钩系统，可承受着舰时的巨大冲击载荷，尾钩安装位置经过反复结构校核，确保着舰时能精准勾住阻拦索，将时速两百余公里的战机在百米级甲板距离内完成减速制动。主起落架安装在机身承力框位置，采用多支柱缓冲结构，可分散着舰冲击的集中载荷，

　　避免机身结构出现应力集中损伤。动力系统采用双发布局，发动机安装在机身尾部的独立发动机舱内，进气道位于机身下方与翼根衔接位置，可在大迎角着舰、起飞状态下保证进气效率，同时避免甲板杂物被吸入发动机，适配航母甲板的复杂作业环境。空中加油接口设置在机头左侧位置，可通过伙伴加油方式拓展作战半径，满足远海巡航、远程拦截的任务需求。机翼部分采用三翼面布局，鸭翼可提供额外的抬头力矩，在航母滑跃起飞阶段缩短滑跑距离，同时在着舰阶段提升低速操控性，降低着舰速度，提升着舰成功率。主翼后缘设置全翼展襟副翼，可在起降阶段向下偏转提供额外升力，空中机动时配合差动操作提升滚转速率，垂尾采用双外倾布局，在大迎角飞行状态下保证航向稳定性，

　　同时可降低侧向雷达反射截面积。座舱采用整体式风挡设计，飞行员视野可覆盖前下方甲板起降作业的观察需求，座舱盖向后向上开启，方便飞行员快速进出，弹射座椅安装在座舱承力结构上，可在紧急情况下穿盖弹射，保障飞行员安全。机身内部设置整体式油箱，可在不挂载副油箱的情况下保证足够的作战航程，机翼下设置多个武器挂点，可挂载空空导弹、反舰导弹等机载武器，挂点位置经过气动与结构校核，避免外挂物对飞行稳定性产生负面影响，同时保证挂载载荷的结构强度。整机外形的曲面建模严格遵循气动外形要求，机身蒙皮的分块、口盖位置均按照实际维护需求设置，检修口盖预留合理的开启空间，方便地勤人员在航母甲板上完成日常维护、故障排查作业。尾椎位置设置减速伞舱，

　　可在陆地机场起降时使用减速伞缩短滑跑距离，同时尾椎内部可安装后视雷达与电子对抗设备，提升战机的态势感知能力。折叠机翼的铰链机构经过结构优化，折叠与展开动作可通过液压系统驱动，地勤人员可在短时间内完成机翼的展开与锁止，保证战机的出动效率，锁止机构设置多重保险，避免飞行过程中机翼出现意外折叠的风险。整机的重心位置经过严格配平，在满油、不同挂载配置下均能保证纵向、航向稳定性，满足舰载机在复杂海况、甲板风扰动下的起降操控要求，机身结构采用大量高强度铝合金与钛合金材料，在保证结构强度的前提下控制整机重量，提升有效载荷与航程表现。
