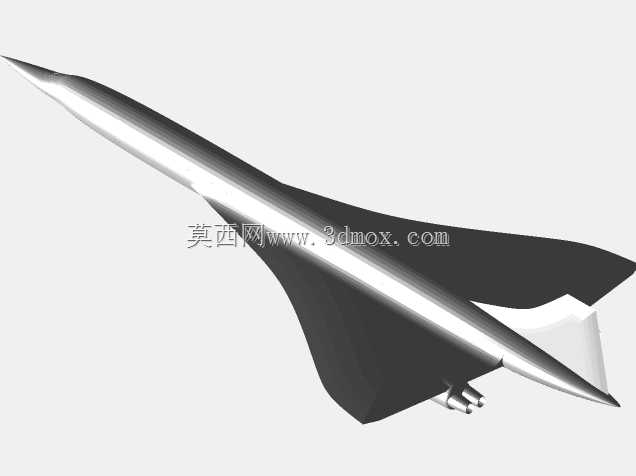

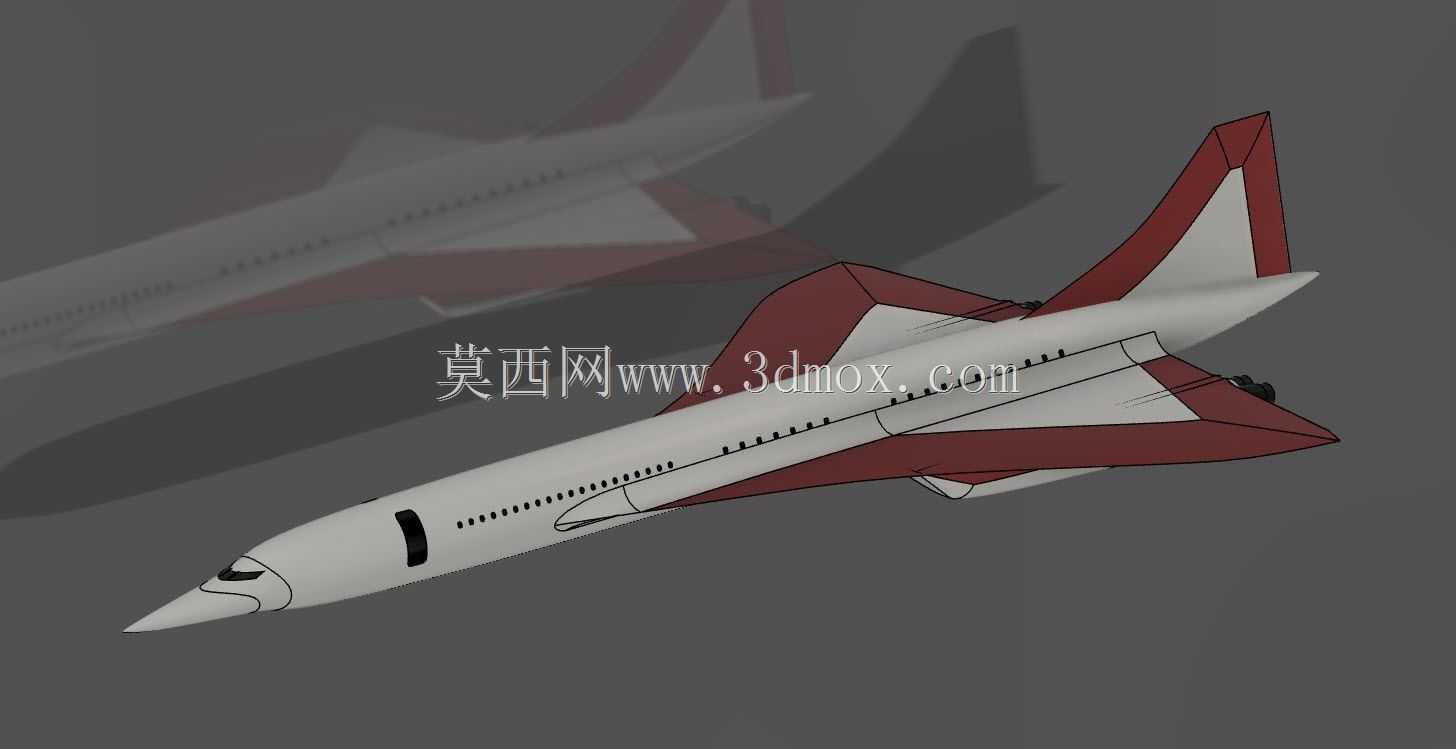

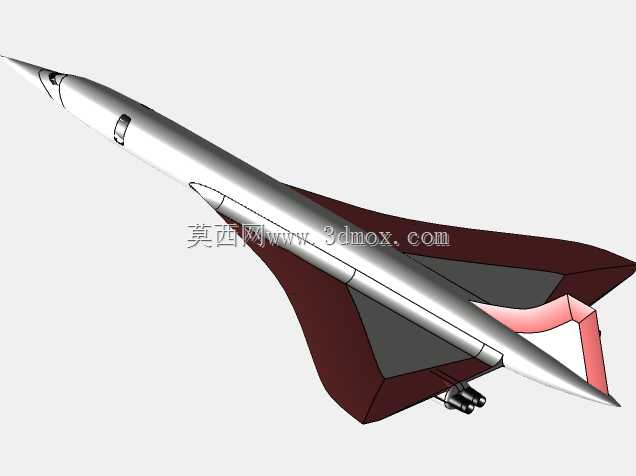

超音速协和式民航客机外观结构三维数模

　　该三维数模还原了经典超音速民航客机的整体外形与核心结构特征，建模过程严格参照实机气动布局逻辑，针对跨音速飞行阶段的阻力特性做了外形曲面的精准拟合，机身采用细长型旋成体设计，机头段设置可下垂的整流结构，用于起降阶段改善飞行员下方视野，巡航阶段复位后可保证整机气动外形的流畅度，降低激波阻力对飞行效率的影响。三角翼布局是该机型的核心设计特征，机翼与机身采用翼身融合过渡设计，既能够提升整机结构强度，也可以优化跨音速阶段的升阻比，机翼后缘设置多段操纵面，匹配不同飞行速度、姿态下的气动控制需求，垂尾采用大后掠角设计，兼顾高速飞行阶段的方向稳定性与结构刚度要求。从实际应用场景来看，该机型定位为长航线高速民航运输，主要执行跨洋干线客运任务，

　　依靠两倍音速的巡航能力，将跨大西洋航线的飞行时长压缩至常规亚音速客机的一半左右，能够满足高时效出行需求，其客舱段沿机身中轴线布置，舷窗采用小尺寸设计，应对高空高速飞行阶段的客舱压差载荷，机身蒙皮分区做了厚度梯度设计，匹配不同区域的气动加热、结构受力需求，机翼前缘、机头锥等高速飞行阶段热负荷较高的区域，结构设计上预留了热膨胀变形的补偿余量，避免高速飞行过程中热应力导致结构损坏。建模过程中针对整机的安装边界做了完整还原，发动机舱采用翼下吊挂与机身融合的混合布置形式，四台涡轮喷气发动机两两分组布置在机翼下方与机身侧部的衔接区域，进气道采用可调斜板设计，能够在不同飞行速度下调整进气道截面积，保证发动机进气效率，尾喷口设置可调收敛扩张结构，

　　匹配加力飞行阶段的排气需求，起落架舱采用埋入式设计，收纳后舱门与机身、机翼表面完全齐平，避免额外的气动阻力，整机的维护口盖、天线等外露结构均做了气动修形，尽可能减少高速飞行下的寄生阻力。从结构设计思路来看，该机型的设计核心围绕超音速巡航的气动效率与结构可靠性展开，细长机身在降低超音速阻力的同时，也对机身结构的抗弯刚度提出了更高要求，数模中还原了机身沿航向布置的长桁与框梁结构走向，机翼内部的翼梁、翼肋布局也匹配三角翼的受力传递路径，将机翼升力、发动机载荷均匀传递至机身主承力结构，燃油箱布置在机翼与机身中部区域，利用燃油重量平衡飞行过程中的气动弯矩，降低结构载荷水平。该数模可用于航空类专业的气动布局教学、超音速飞行器结构设计参考，

　　也可作为民航装备科普展示的数字化素材，建模过程中对整机外形曲面做了连续曲率检查，保证曲面光顺度符合航空产品的气动设计要求，各活动操纵面、可动机头结构均保留了独立的运动副边界，可直接用于飞行姿态模拟、机构运动演示等场景，机身各段的对接边界、发动机与机身的安装接口均按照实机的装配逻辑做了还原，能够直观呈现该型超音速客机的整体设计逻辑与结构布局特点。
