转子焊接及部件检测专用设备结构设计

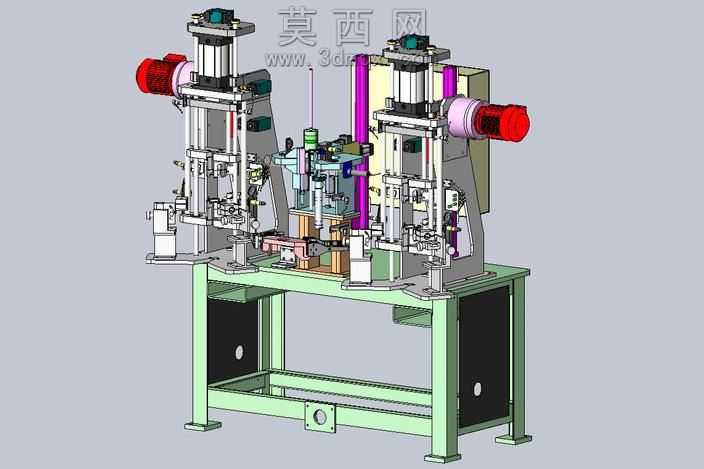

本套三维设计作品围绕转子焊接加工与成品部件检测的一体化作业需求展开，采用三维建模软件完成全参数化结构搭建，从整体机架到各功能模组的零件均按实际加工装配尺寸1:1还原，建模过程中严格遵循机械设计公差配合要求，对运动部件的行程范围、干涉情况做了反复校验，确保虚拟模型可直接对接后续生产加工环节。设备整体采用立式双工位对称布局，底部为方管焊接成型的一体式机架，机架表面做了喷塑材质的渲染处理，底部设置可调式支撑脚杯，可适配不同平整度的车间地面安装需求，机架中部预留电气元件安装舱位，两侧设置可拆卸的防护门板，兼顾布线便利性与后期维护的便捷性。上部双工位模组分别对应转子焊接作业与焊后部件检测工序，每个工位均配置独立的竖向气动加压机构，采用标准气缸搭配线性导轨的传动结构，建模时对气缸的安装法兰、导轨滑块的连接位、压头的快换结构都做了精细化建模，压头部位根据转子的外形轮廓做了仿形设计，可保证压紧过程中转子受力均匀，避免焊接过程中出现工件移位的问题。焊接动力头采用卧式安装结构，搭配可调角度的安装支架，可根据不同规格转子的焊接位置调整作业角度，动力头的旋转轴、传动齿轮、驱动电机的连接结构都做了完整还原，电机外壳做了金属烤漆材质渲染，旋转部位做了防呆标识的细节处理。中间工位设置转子定位夹具与检测模组，定位夹具采用快换式设计，可适配不同直径规格的转子装夹需求，检测模组集成了尺寸检测与焊接外观检测的安装位，可根据实际生产需求加装对应的检测传感器。整体建模过程中对所有标准件均采用通用件库调用，非标零件单独绘制特征，装配体采用自上而下的设计思路，先确定整体工位布局与作业流程，再逐步细化各零件的结构细节，渲染阶段对不同材质做了区分处理：金属结构件采用哑光钢材材质，气动元件采用阳极氧化铝合金材质，传动部件采用光亮镀铬材质，防护件采用黑色哑光塑料材质，通过材质的区分可直观分辨各部件的功能属性，同时对设备的运动路径做了模拟验证，确保双工位作业过程中不会出现结构干涉，焊接与检测工序可顺畅衔接，大幅提升转子加工的整体作业效率，降低人工上下料与工序转运的时间成本。
