带轴段组合式螺旋齿轮三维结构设计

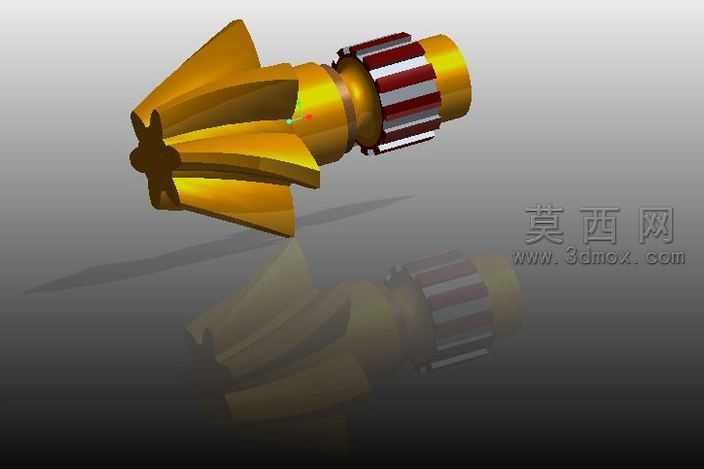

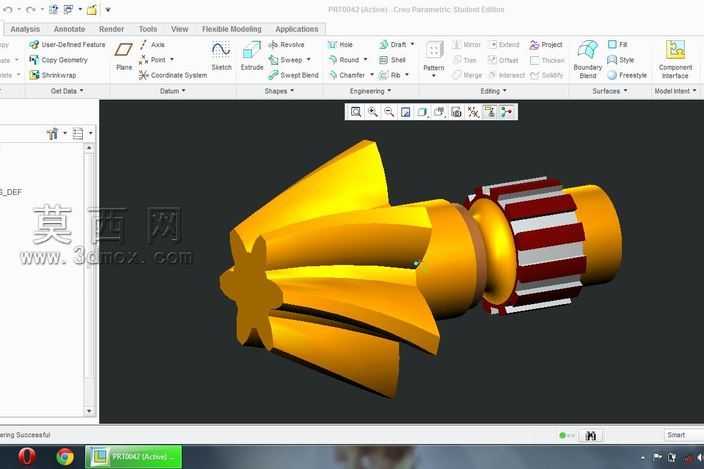

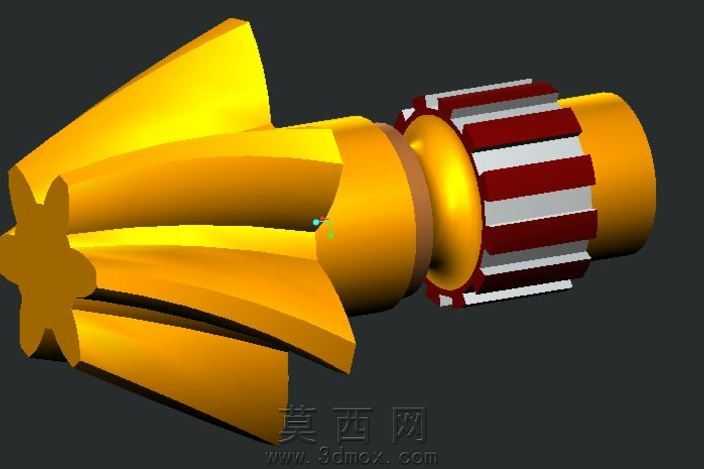

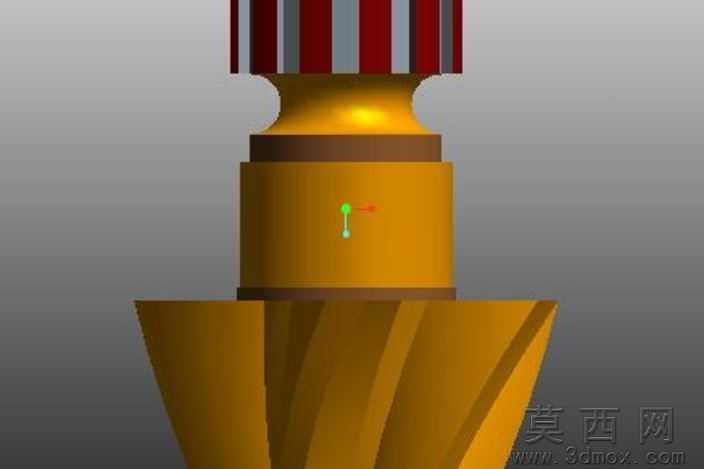

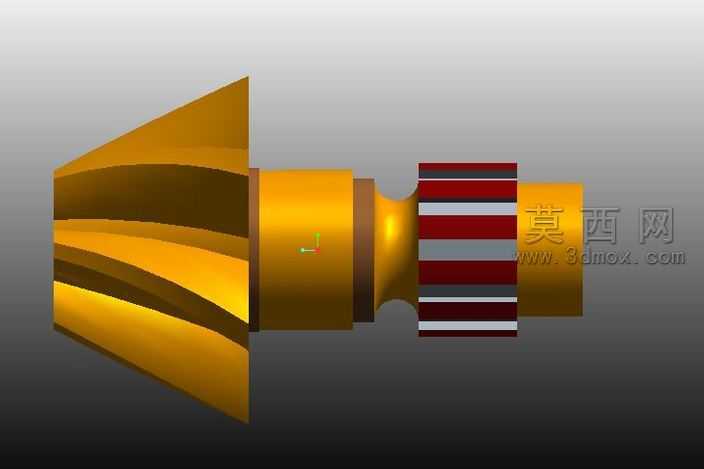

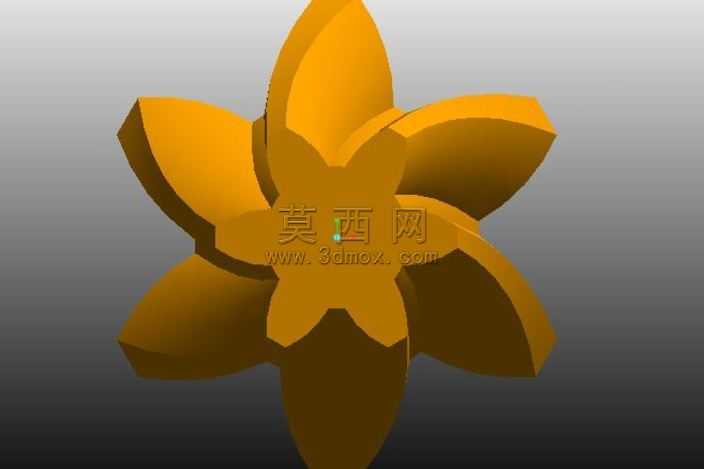

本作品为带集成轴段的组合式螺旋齿轮三维建模成果，建模阶段采用参数化设计逻辑搭建整体结构，首先梳理螺旋齿轮的核心传动参数，确定齿部螺旋升角、齿顶圆直径、齿根过渡圆角等关键尺寸基准，先通过旋转特征构建齿轮的基体轴段与轮毂部分，将轴段设计为阶梯式结构，依次设置定位轴颈、安装凸台、齿段安装位等不同直径的柱体结构，保证后续装配时的定位精度与连接稳定性。齿部建模采用扫描混合的特征创建方式，先绘制齿廓的渐开线截面，根据螺旋角参数生成螺旋引导线，将多个齿廓截面沿引导线进行扫掠混合，逐一生成均匀分布的螺旋轮齿，对齿根与轮毂的衔接位置做圆角过渡处理，避免应力集中问题，提升零件的结构强度。模型右侧集成了直齿段结构，与左侧螺旋齿段通过中间的环形凸台实现分隔定位，直齿段采用阵列特征快速生成均匀排布的轮齿，保证齿距、齿高参数的一致性。材质与渲染阶段，为螺旋齿段赋予亮面金属材质，调整材质的反光度与粗糙度参数，模拟经过精加工的合金结构钢表面质感，呈现出明亮的金黄色金属光泽；为右侧直齿段赋予红白相间的标识材质，区分不同的功能齿段，同时清晰展现轮齿的排布形态；轴段部分采用哑光金属材质，与齿段形成视觉区分，突出整体的结构层次。渲染时采用深色背景搭配定向打光，通过主光源照亮齿面的螺旋曲面，凸显螺旋齿的曲面走向与齿形轮廓，辅助光源补亮轴段与齿根的暗部区域，完整呈现阶梯轴的过渡结构、轮齿的啮合面形态、各段轴颈的尺寸比例。设计过程中充分考虑螺旋齿轮的传动特性，保证螺旋齿的导程与齿形参数匹配传动比要求，轴段的直径与长度尺寸适配常规轴承与连接件的安装标准，整体结构既满足螺旋齿轮的啮合传动功能，又通过集成轴段的设计减少了装配环节的零件数量，提升传动组件的整体刚性，可直接用于传动机构的装配验证、运动仿真以及后续的工程图生成工作，为齿轮传动系统的设计优化提供直观的三维模型参考。
