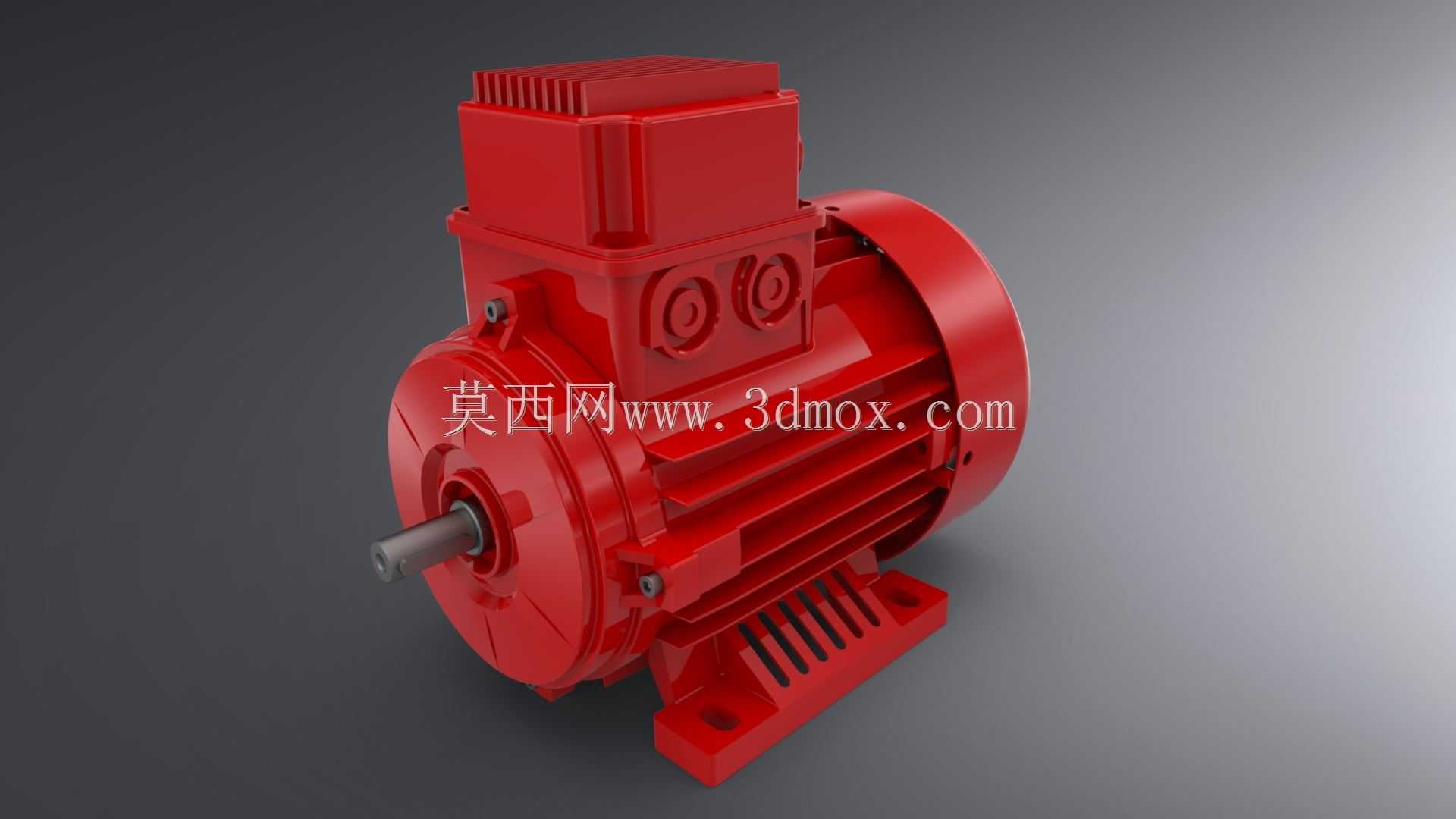

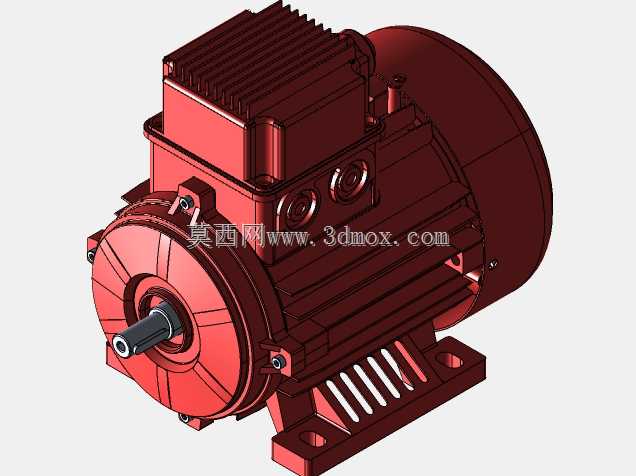

MEC63铝壳感应异步电动机结构模型

　　这款MEC63规格的铝壳感应异步电动机，是轻工输送、小型机床辅机、食品包装生产线、自动化分拣设备里最常见的动力输出单元，日常做设备选型时，这类小功率机座号的电机往往承担着低负载连续运转的驱动任务，比如皮带线的主动辊驱动、小型风机的动力输入、包装机械的送膜机构动力源，都能见到同规格产品的身影。从结构设计来看，铝制外壳的选型并非单纯为了减重，铝合金的导热系数远高于传统铸铁机壳，在封闭自扇冷的结构下，同等功率等级的温升能比铸铁机壳低8-12℃，对于安装空间紧凑、通风条件一般的设备内部布局来说，散热效率的提升能直接延长绕组绝缘的使用寿命，也能降低设备运行时的外壳温度，避免运维人员误触烫伤。机座的安装脚采用一体化铸铝成型，

　　安装孔的位置公差严格遵循IEC60034标准的尺寸边界，中心高63mm的尺寸基准，能直接适配市面上绝大多数标准减速机、安装支架的对接尺寸，不需要额外做转接板加工，做设备布局时只要预留出轴伸长度、接线盒的操作空间，就能完成安装定位，不需要反复核对非标安装尺寸。端盖的止口配合采用H7/h6的公差配合，既能保证定子与转子的同轴度，避免运转时出现扫膛问题，也能在后期运维拆解时轻松分离，不需要借助拉马等专用工具强行拆卸。接线盒设置在机壳顶部的位置，接线腔的空间足够容纳三相电源线的端子压接，盒体与机壳之间设置有密封胶条，能达到IP54的防护等级，适配车间多粉尘、偶尔有溅水的生产场景，不需要额外加装防护外罩。轴伸端采用标准的圆柱形轴伸，

　　带键槽结构，能直接对接联轴器、带轮、链轮等传动零件，轴的材质选用45号钢调质处理，表面硬度达到HB220-250，能承受额定扭矩下的交变载荷，不会出现轴头断裂、键槽挤压变形的问题。机壳表面的散热筋采用轴向平行排布的结构，和后端的散热风叶形成顺畅的风道，风叶随转子转动时，气流能顺着散热筋的沟槽从后端流向前端，把机壳表面的热量持续带走，即使在连续24小时运转的工况下，绕组温升也能控制在绝缘等级允许的范围内。做三维建模时，这类电机的结构细节需要重点关注安装基准的还原，比如安装脚的平面度、轴伸的同轴度、接线盒的旋转角度可调范围，这些细节直接影响到后续设备整体装配时的干涉检查，很多新手建模时容易忽略接线盒的安装间隙，

　　导致实际装配时电源线的弯曲半径不足，或者接线盒盖无法正常打开。从实际应用的角度来说，这类小功率铝壳电机的优势还在于整机重量轻，同功率下比铸铁壳电机轻近40%，在移动类设备、悬臂安装的场景下，能大幅降低支撑结构的负载要求，比如小型移动式输送机、悬挂式的分拣机构，选用铝壳电机就能减少结构件的用料，降低整体设备的成本。端盖上的轴承室结构设计有防尘密封槽，配套的轴承采用双面密封深沟球轴承，出厂时已经预填高温润滑脂，正常使用周期内不需要额外加注润滑脂，减少了日常运维的工作量。吊环结构的设置在机壳顶部，虽然电机整体重量不大，但在设备总装时，能通过吊环快速起吊定位，不需要人工抬举对接，提升装配效率。做设备选型匹配时，除了核对安装尺寸，还要注意电机的额定转速和负载的匹配，MEC63机座号的电机通常覆盖0.18kW到0.55kW的功率段，2极、4极、6极的转速规格都有对应产品，选型时要根据负载的转速要求、扭矩需求匹配对应的极数，避免出现小马拉大车或者电机功率冗余过多的问题。建模过程中，外壳的拔模角度、散热筋的圆角过渡都需要按照实际铸造工艺还原，不能做成直角结构，否则和实际生产的零件结构不符，后续做有限元分析或者工艺模拟时会出现偏差。
