MEC71铝壳感应异步电动机结构设计

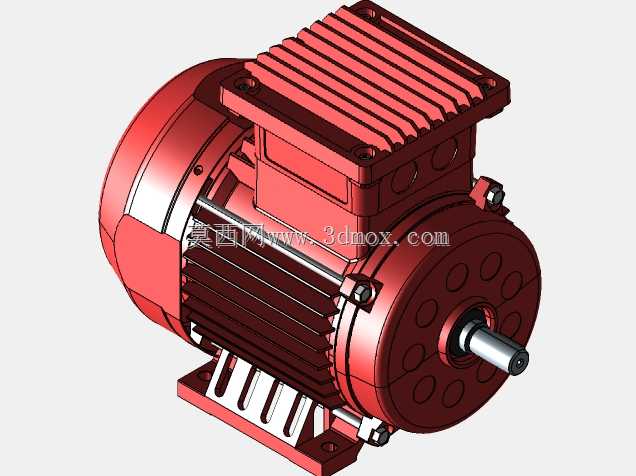

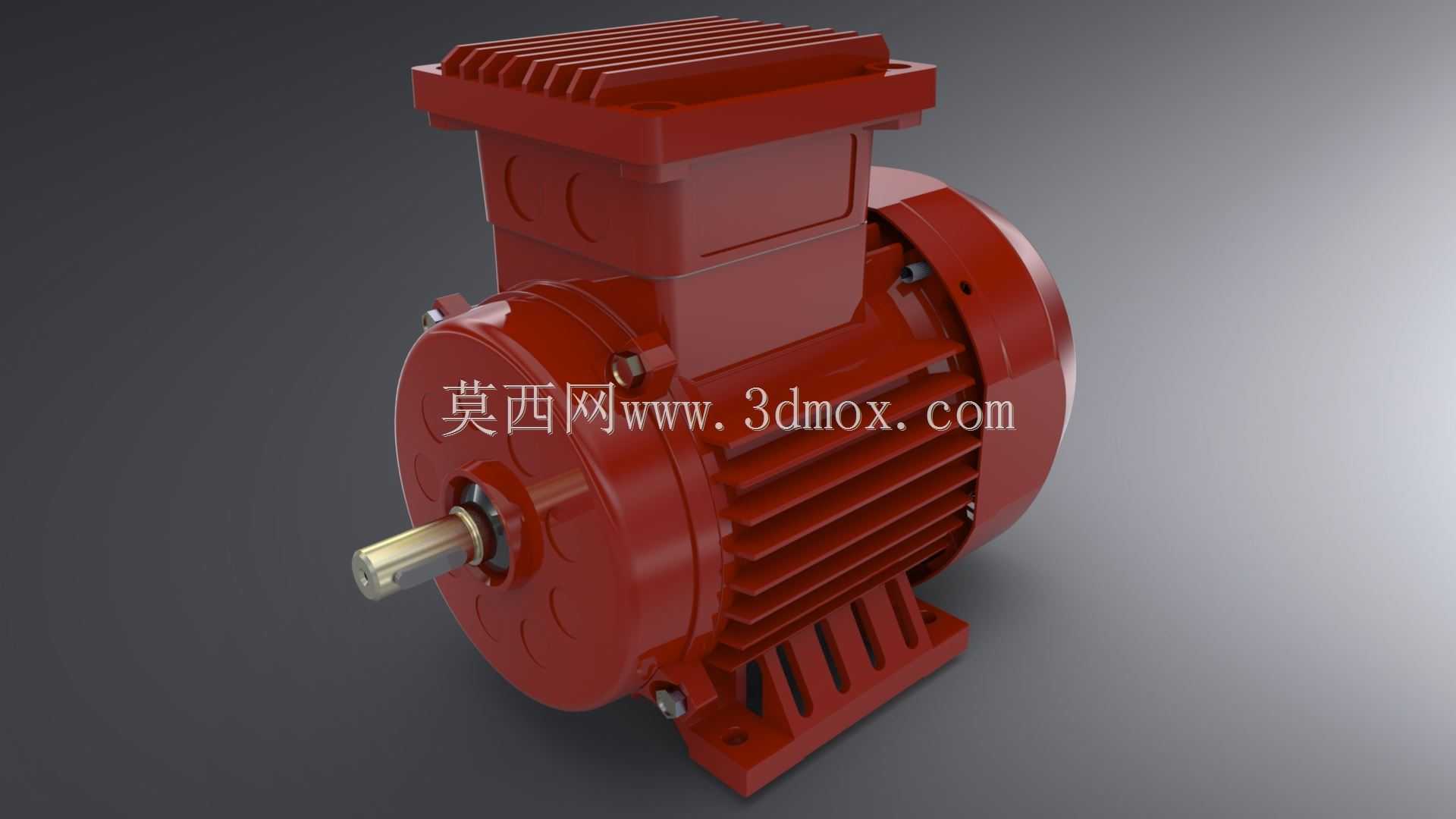

　　这款铝壳感应异步电机的三维结构，在做轻工输送线、小型机床辅机、食品包装设备的动力选型时经常会碰到，做设备布局时首先要卡准安装边界：底脚安装孔的孔距、轴伸的直径与伸出长度、接线盒的朝向与出线空间，这些尺寸直接决定了电机能不能顺利装进设备的动力舱，不会和周边的护罩、传动带轮、机架型材产生干涉。从结构设计逻辑来看，铝外壳的选型首先是兼顾散热与减重，机壳外壁的散热筋不是随便排布的，筋条的高度、间距、走向都顺着电机运行时的空气流动方向设计，自带风叶的风路能顺着筋条间隙把定子产生的热量快速带出去，相比同功率铸铁壳电机，重量能轻三成左右，对便携类设备、对安装负重有要求的机架结构很友好。实际应用里，这类MEC机座号的电机常用来驱动小型辊筒输送机、

　　包装线的送膜机构、小型机床的进给单元，还有农用小型加工设备的动力输入，因为是感应异步结构，不需要额外的励磁回路，接工频三相电就能直接启动，搭配变频器还能实现宽范围的转速调节，适配不同工况的线速度要求。做三维建模的时候，端盖和机壳的止口配合是精度控制的重点，止口的同轴度直接影响定子和转子的气隙均匀度，气隙偏大会导致电机运行时振动超标、电流不稳，严重时还会出现扫膛问题；接线盒的腔体预留了足够的接线空间，能容纳电缆防水接头、接线端子排，盒盖和腔体之间的密封槽结构可以加装密封圈，满足常规车间的防尘防溅要求。轴伸端的轴承位设计考虑了长期运行的载荷，选用适配的深沟球轴承能承受径向的皮带拉力或者联轴器传动的径向载荷，

　　轴承室的油槽结构方便后期维护加注润滑脂，延长轴承使用寿命。底脚的安装面做了铣平处理的结构设计，保证安装时和设备安装板的贴合度，减少运行时的共振传递，吊装或者搬运时的受力点也在结构上做了加强，避免机壳受力变形。很多刚做结构设计的工程师容易忽略接线盒的旋转空间，这款电机的接线盒支持四个方向的旋转调整，现场布线时可以根据线缆走向调整出线方向，不用额外增加弯头配件，减少布线成本和空间占用。从安装边界来看，电机的总长度、总高度、风罩的外圆直径都做了紧凑化设计，在同功率参数下，径向尺寸比老式铸铁电机小一圈，能适配更紧凑的设备内部空间，比如一些桌面型自动化设备、小型风机配套、水泵配套场景，不需要预留太大的安装空位。

　　另外铝壳的耐腐蚀性能比普通铸铁壳好，在一些有轻度潮湿、或者有弱腐蚀环境的车间，不用额外做表面喷漆的特殊处理就能满足使用要求，表面的氧化层能起到一定的防护作用，减少后期维护的表面除锈补漆工作。做设备总装仿真的时候，这个模型的细节足够用来做干涉检查：比如风罩和风叶的间隙、端盖螺栓的伸出长度、吊环的安装位置，都能直接用来验证装配流程，不用再二次修整模型。在传动匹配上，轴伸的键槽尺寸符合通用标准，不管是装皮带轮、联轴器还是链轮，都能直接选用标准件，不需要额外定制轴头配件，降低采购和加工成本。电机的散热筋布局还考虑了立式安装的场景，即使是法兰立式安装，筋条的走向也能引导冷却空气顺着机壳流动，不会因为安装方向变化导致散热效率大幅下降，不管是卧式底脚安装还是立式法兰安装，都能满足额定功率下的温升要求。
