环形多轨输送导向护栏结构设计

　　这套环形导向护栏结构，最初是针对厂区环形物料输送线的转角防护需求做的结构设计，在实际生产场景里，这类结构常出现在火电厂区输煤栈桥转角、循环物料输送线的弯道段，用来给沿环形轨迹运行的料斗、巡检小车做侧向导向与边界防护，避免运行载体在弯道段因离心偏移脱轨，同时也能给巡检通道做物理隔离，防止人员误入设备运行区间。

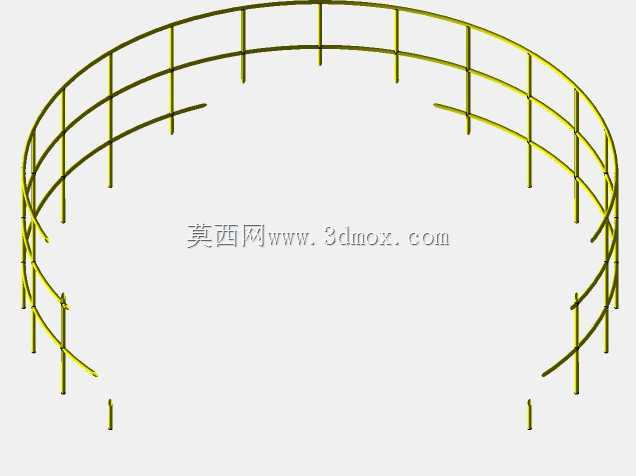

　　从结构功能来看，整套构件采用三层平行弧形主轨搭配垂直支撑立柱的布局，三层弧形轨分别对应不同高度的导向接触面，适配不同高度的运行载体导向轮，垂直立柱沿弧形轨迹等距排布，每根立柱都同时贯穿三层弧形轨，既承担弧形轨的径向定位作用，也能承受运行载体侧向碰撞带来的径向载荷，避免单根轨道受载后出现形变偏移。弧形轨的曲率是按照输送线的最小转弯半径匹配设计的，轨与轨之间的间距经过反复校核，既保证导向轮在整个弯道段都能同时接触至少两层轨面，不会出现导向悬空，也不会因为间距过小导致安装时出现干涉。

　　设计过程中最先确定的是环形结构的曲率半径，这个参数直接和现场的安装边界挂钩，当时现场预留的环形安装区域是直径十二米的圆形场地，周边要预留一米宽的巡检通道，所以护栏的外弧直径最终定在十米，内弧直径定在九点二米，三层轨道的高度分别距安装基面零点三米、零点八米、一点三米，刚好覆盖现场巡检小车导向轮的高度区间，也能对常规高度的人员通行起到防护作用。支撑立柱的长度统一为一点五米，底部预留一百毫米的安装固定段，用来和预埋的安装底板做焊接或者螺栓连接，立柱和弧形轨的连接位置都做了切槽适配，保证弧形轨嵌入立柱槽位后焊接固定，连接强度比表面贴焊高出近四成，能承受运行小车长期剐蹭带来的载荷。

　　在实际安装适配的时候，这套结构的分段设计也做了针对性优化，整个环形护栏被拆成十二段等弧长的分段构件，每段对应的圆心角为三十度，单段构件的弧长约两点六米，这个尺寸刚好能通过厂区常规的货运电梯运输，也方便现场施工人员在狭窄的安装区域内转运拼接，分段对接的位置都设置在支撑立柱处，两段弧形轨的对接端分别插入同一根立柱的对应槽位，现场拼接时不需要额外做对位工装，只要把两段轨顶到立柱槽位的定位台阶处，就能保证拼接后整体曲率一致，不会出现折线拐点影响导向顺畅度。

　　从使用场景的适配性来说，这套结构除了用在输送线弯道导向，也可以直接作为环形作业平台的临边护栏使用，只需要在三层弧形轨之间加装防护网或者防护板，就能满足高空作业平台的临边防护要求，垂直立柱的安装固定方式既可以做预埋焊接，也可以搭配膨胀螺栓做地面固定，适配不同的现场安装基础，不管是新建厂区的预装还是旧线改造的加装，都不需要对现场基础做大规模改动。结构的材质选型默认采用普通碳钢焊接成型，表面做防锈漆喷涂处理，如果是在腐蚀较强的厂区环境使用，也可以直接替换成不锈钢材质做抛光处理，整体的连接尺寸和安装边界不需要做任何调整，就能直接适配。

　　在结构受力校核阶段，针对最容易出现失效的弧形轨与立柱连接位置，做了侧向载荷的模拟验算，按照运行小车最大侧向冲击力一千牛的工况加载，连接位置的最大应力远低于材料的屈服强度，长期受载下也不会出现焊缝开裂或者轨道变形的问题，三层轨道的布局也分散了单个接触面的受载压力，哪怕其中一层轨道出现磨损，剩下两层也能暂时承担导向功能，给日常检修预留足够的维护窗口期，不会因为局部构件磨损直接导致整条输送线停运。另外，轨道的端面都做了圆角倒钝处理，不会出现尖锐棱角划伤巡检人员或者刮蹭运行载体的情况，立柱的顶端也做了封头处理，避免雨水或者杂物进入立柱内部造成锈蚀，延长整体结构的使用寿命。
