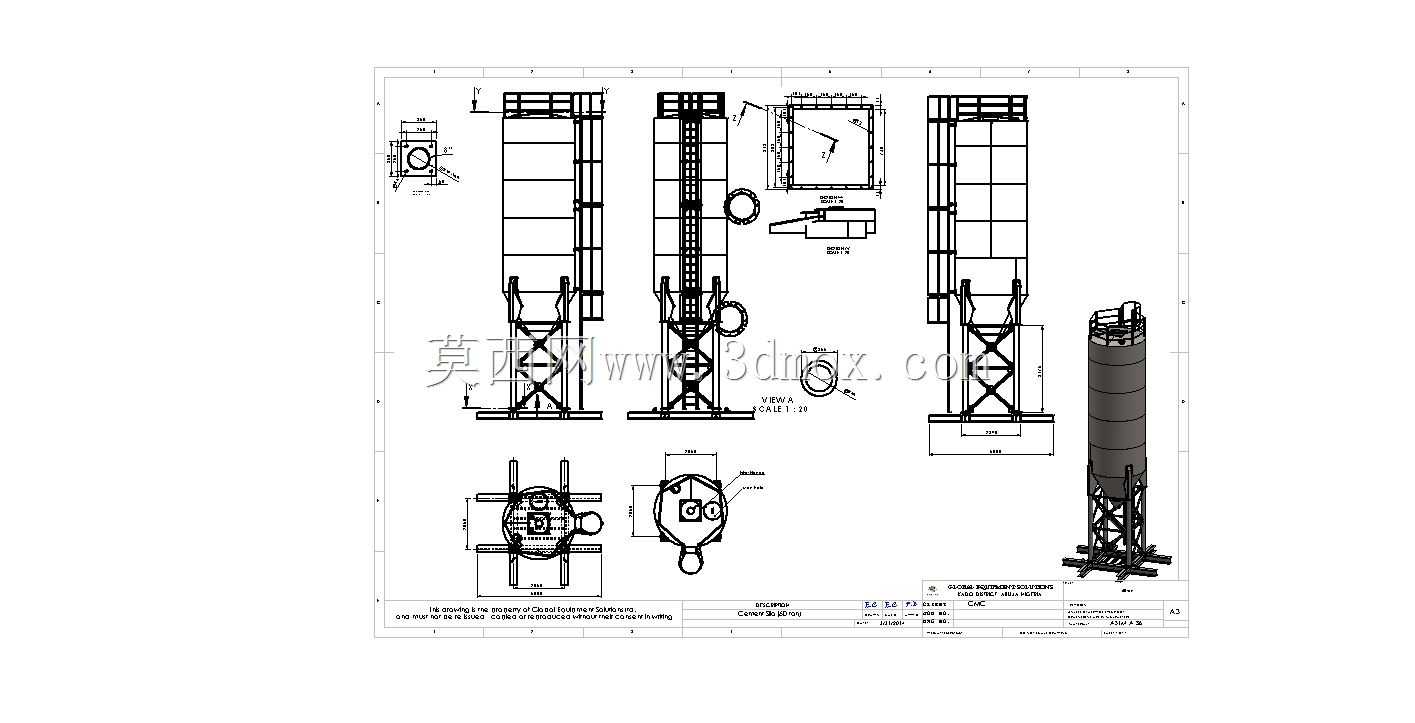

立式粉料存储用水泥筒仓结构设计

　　在商混站、预制构件厂、散装水泥中转站点这类需要持续供应散装粉料的作业场景里，水泥筒仓是衔接散装物料运输与生产配料环节的核心存储设备，日常作业中承担着散装水泥、粉煤灰这类粉状胶凝材料的密闭存储、定量出料的功能，避免粉料受潮板结、扬尘外泄，同时匹配连续化生产的物料补给节奏。从结构设计逻辑来看，这类立式筒仓优先采用圆柱形仓体搭配锥形下斗的结构形式，圆柱形仓段在同等耗材用量下能实现最大的内部存储容积，同时曲面仓壁可以均匀承载内部粉料的侧压力，避免方形料仓常见的应力集中、边角积料问题；下部的锥形出料斗设计了适配粉料流动特性的锥角角度，能够让仓内粉料依靠自身重力持续向出料口滑移，减少架桥、堵料的概率，

　　不需要额外增设过多破拱装置就能满足常规水泥粉料的出料需求。仓体外部配套设置了直爬梯与顶部检修护栏，爬梯踏步做了防滑处理，护栏高度符合高空作业防护要求，方便运维人员定期登上仓顶检查除尘装置、料位计的运行状态，仓顶还预留了除尘接口、泄压口与进料管接口，进料管接口可直接对接散装水泥运输车的输料管路，依靠气力输送将粉料打入仓内，泄压口能够平衡仓内外气压，避免送料过程中仓内压力过高引发结构变形，除尘接口配套布袋除尘装置，可过滤送料及出料过程中溢出的含尘气体，满足作业现场的扬尘管控要求。筒仓下部采用型钢焊接的组合式支架结构，支架主立柱采用矩形型钢制作，各立柱之间通过斜向支撑、横向连系梁形成稳定的空间桁架结构，

　　能够将仓体满载时的总重量均匀传递到下部的混凝土基础上，支架的高度预留了足够的出料操作空间，可在出料口下方安装螺旋输送机，将仓内水泥定量输送到搅拌主机的计量料斗中，匹配搅拌系统的配料精度要求。从安装边界尺寸来看，这类筒仓的直径根据存储吨位不同有对应的规格区间，单仓高度匹配常见商混站的厂区竖向空间要求，支架的地脚螺栓孔位按照预设的基础布局定位，安装时需要保证仓体的垂直度偏差控制在允许范围内，避免长期满载运行出现结构倾斜；仓体壁板采用分段卷制焊接的工艺制作，每段壁板之间采用法兰连接加密封垫的形式，保证仓体的密闭性，避免雨水渗入导致水泥受潮结块，仓壁外部还设置了环形加强筋，提升仓壁的抗变形能力，即使在满载状态下也不会出现壁板鼓胀变形的问题。

　　在实际选型适配过程中，需要根据站点的生产产能、物料补给周期确定筒仓的单仓容积，同时要匹配厂区的场地硬化条件、基础承载能力，避免出现基础沉降不均的问题；出料口的尺寸设计适配常用的螺旋输送机进料口径，不需要额外做变径转接就能直接配套安装，减少现场安装的改造工作量。仓体外部还预留了料位计的安装位，可安装阻旋式或者雷达料位计，实时监测仓内的粉料存量，方便生产调度人员安排物料补给，避免出现断料影响生产或者料位过高导致送料时溢料的问题。不同于小型卧式储料设备，这类立式水泥筒仓的占地面积更小，存储容量更大，密闭性能更优，非常适合场地有限但需要大储量粉料存储的生产场景，整体结构采用模块化设计，各分段部件可在工厂预制完成后运输到现场进行组装，大幅缩短现场安装的周期，同时钢结构构件都做了防腐防锈处理，能够适应户外露天放置的作业环境，长期使用也不会出现锈蚀脱落的问题，降低日常运维的成本。
