28方载重运输翻斗结构设计

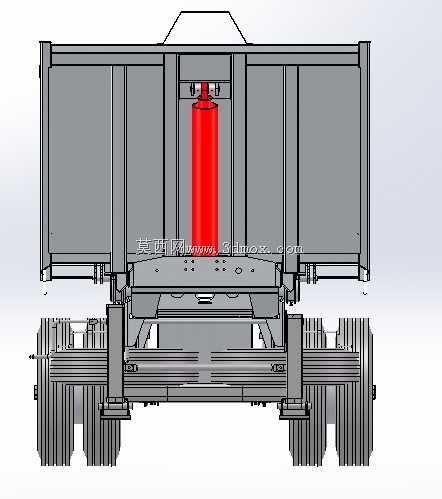

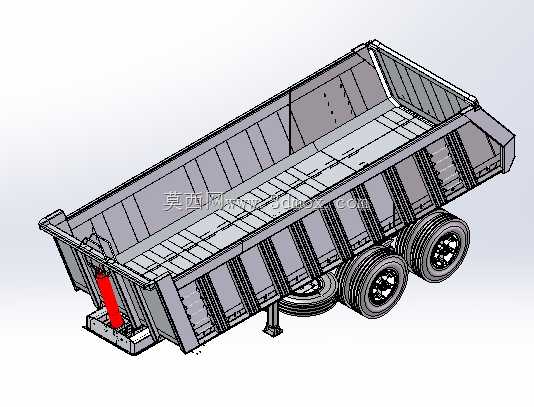

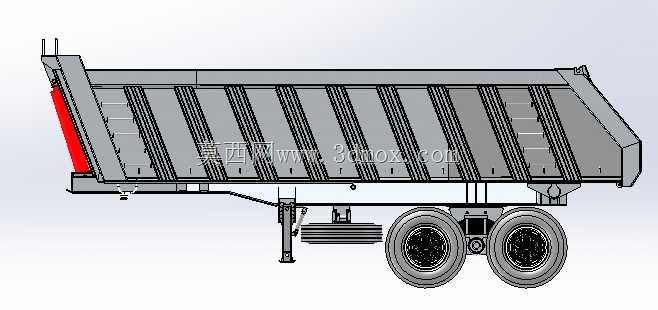

　　这套翻斗结构主要面向矿山、基建工地的散料转运场景，日常承担砂石骨料、开挖土方、破碎矿石等高密度散状物料的短途驳运与装卸作业，适配矿区非铺装路面、工地临时便道等复杂通行条件，解决常规货厢无法快速自卸、卸料残留多的痛点。从结构布局来看，整体采用中置单级液压油缸的举升方案，油缸垂直布置在货厢中部纵梁轴线位置，举升过程中受力均匀，避免偏载导致的货厢变形、油缸密封件偏磨问题，相比侧置双油缸方案，结构更紧凑，管路布置更简洁，后期维护时无需同步调整两侧油缸的伸缩行程，降低现场维保的工作量。货厢部分采用高强度钢板拼焊结构，厢板外侧设置多道纵向加强筋，对应重载工况下物料对厢壁的侧向挤压力，避免长期满载作业出现厢板外鼓变形；货厢尾部采用铰接式锁钩结构，

　　举升初始阶段锁钩自动脱开，卸料完成后货厢回落时自动锁止，无需人工手动操作锁止机构，减少工地作业的安全隐患。底盘匹配部分，翻斗的安装支座直接与底盘车架的纵梁上翼面通过高强度螺栓连接，支座位置对应底盘悬架的载荷传递点，避免举升时载荷集中在车架局部造成车架开裂；下部的行走机构采用多片钢板弹簧的重载悬架配置，搭配大尺寸重载轮胎，能够适应矿区路面的颠簸冲击，单轮承载能力匹配28方容积下满载散料的总载荷，避免重载时轮胎爆胎、悬架钢板断裂的问题。设计过程中，首先核算了不同物料的堆积密度，针对砂石、矿石等高密度物料，将货厢的有效容积控制在28立方米，避免出现超载运输的合规风险，同时货厢的内部边角做圆弧过渡处理，减少卸料时的物料残留，

　　尤其是含水率较高的黏土类物料，不会在厢角堆积结块，减少人工清理的工作量。举升油缸的行程经过反复校核，最大举升角度达到45度，能够保证流动性较差的粗骨料完全卸净，不会出现大块物料卡滞在厢内的情况；油缸的上下铰接点都设置了自润滑轴承，在工地多粉尘的环境下，无需频繁加注润滑脂也能保证铰接点转动顺畅，减少销轴磨损导致的举升异响。安装边界方面，整套翻斗结构的宽度符合道路运输的外廓尺寸要求，不会超出底盘的两侧后视镜视野范围，举升过程中货厢的最高点不会与周边架空管线发生干涉，适合在常规工地的架空线缆高度下完成卸料作业；货厢前部设置了防护挡板，避免举升时物料向前滑落砸坏液压油缸或者驾驶室后部结构，挡板的倾斜角度刚好引导滑落的物料回到厢内，

　　不会堆积在车架上方。在实际作业场景中，这类翻斗结构配合重载自卸底盘使用，单次装载量相比常规20方级别的翻斗提升40%左右，在固定路线的短驳作业中能够有效减少往返车次，降低单位运量的燃油消耗与时间成本；液压系统的管路采用高压胶管布置，胶管的固定点都设置了橡胶减震垫，避免车辆行驶过程中胶管与金属结构摩擦破损，管路接头采用密封性能可靠的锥面密封结构，在工地高粉尘、温差大的环境下不会出现液压油渗漏的问题。货厢的底板采用加厚耐磨钢板，针对矿石等硬质物料的冲击、磨损，底板厚度比常规运输土方的翻斗加厚30%，长期使用后不会出现底板磨穿、变形的问题，底板的拼接焊缝采用连续满焊工艺，避免细小颗粒物料从焊缝缝隙漏出，行驶过程中不会出现撒料漏料的情况，符合工地运输的环保要求。
