630型大容缆量工业电缆盘结构设计

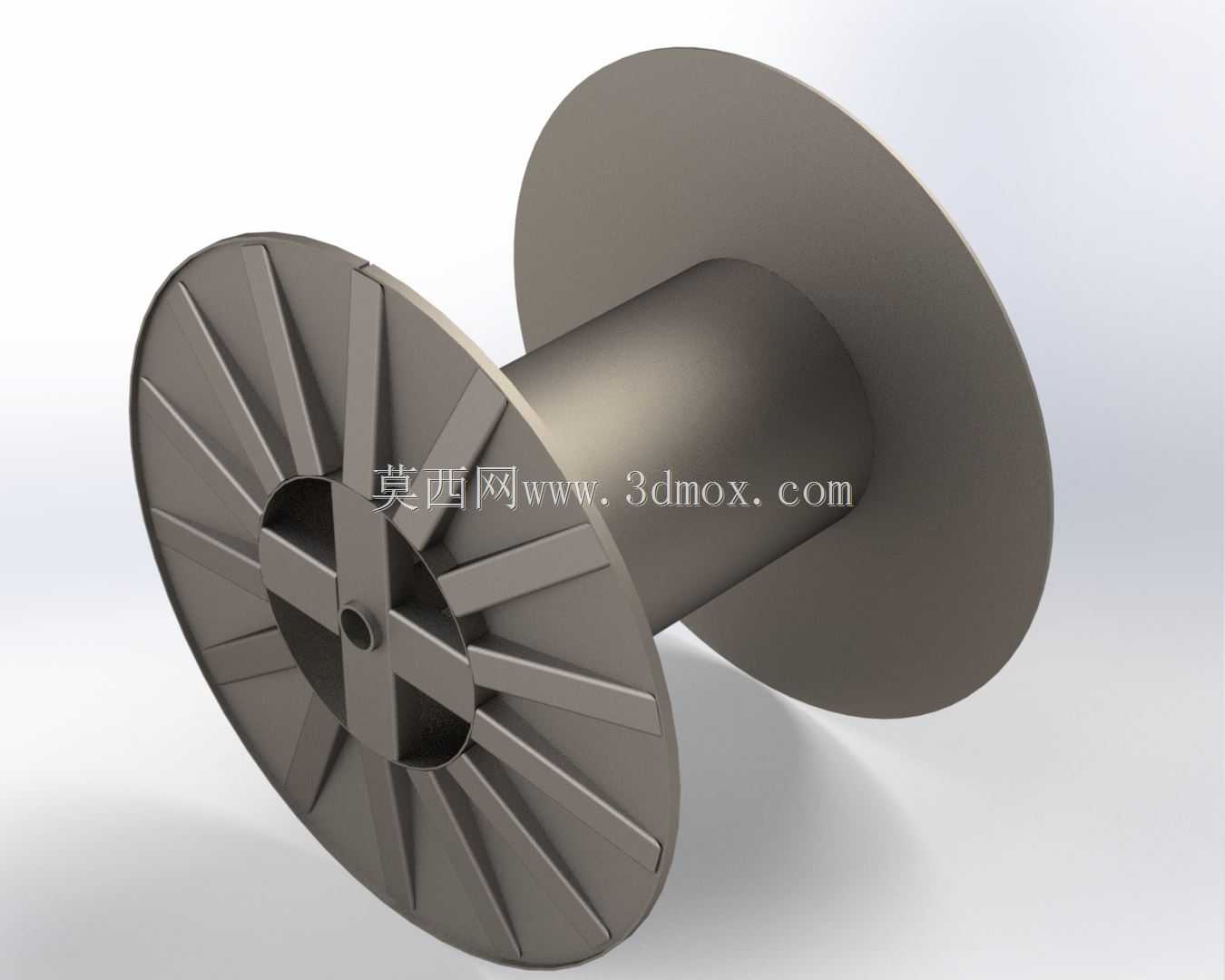

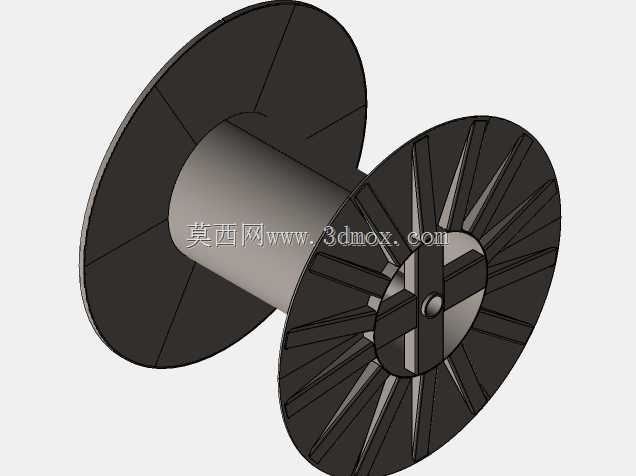

　　在电力施工、厂矿布线、临时供电作业场景中，电缆盘是承担线缆收纳、转运、现场放线功能的核心承载部件，本次设计的630规格电缆盘，核心适配外径匹配的armoured铠装电缆，最大可承载700米长度的对应规格线缆，完全覆盖中长距离临时供电、固定布线作业的线缆收纳需求。从结构设计逻辑来看，该电缆盘采用双侧辐板加中间卷筒的经典工字轮结构，两侧辐板做了等距辐射状加强筋设计，这种结构并非为了外观造型，而是在控制整体自重的前提下，最大化提升辐板的抗侧向形变能力——毕竟满盘状态下铠装电缆的总重量较大，若辐板刚度不足，在起吊、转运过程中很容易出现辐板外鼓变形，导致线缆卡滞、甚至整盘线缆散垛的问题。中间卷筒的内径尺寸经过匹配计算，

　　既保证了盘绕时电缆的弯曲半径满足铠装电缆的最小弯曲要求，避免电缆绝缘层、铠装层因过度弯曲出现损伤，也兼顾了整体结构的紧凑性，不会出现无效空间过多导致的整体尺寸冗余。辐板中心的安装轴孔采用十字加强筋结构，轴孔周边做了加厚处理，适配现场常用的放线支架转轴尺寸，安装时可以直接架设在通用放线架上，不需要额外加工转接套，降低现场使用的适配成本。辐板上的辐射筋同时兼顾了手动盘线时的施力点作用，作业人员在收线时可以直接握持筋条转动盘体，不需要额外加装摇柄结构，简化了整体结构的零件数量，也减少了易损部件。从实际使用的边界条件来看，该电缆盘的双侧辐板外径为630mm级，对应卷筒的有效宽度经过核算，刚好满足700米对应规格铠装电缆的盘绕层数要求，

　　盘绕时每层线缆排列间隙控制在合理范围，避免层间挤压导致的电缆外皮磨损。盘体边缘做了小圆角钝化处理，不会出现锐边割破电缆外皮、划伤作业人员的问题，符合现场作业的安全要求。在设计建模过程中，对辐板的受力做了简化校核：满盘状态下，线缆的重力会均匀作用在卷筒外壁与辐板内侧，辐射状加强筋的受力传递路径直接，从轴孔位置延伸到辐板外边缘，没有应力集中的直角结构，在起吊转运时，即使出现轻微的侧向碰撞，辐板也不会出现开裂变形。和市面上常见的薄铁皮冲压电缆盘不同，该结构的加强筋设计让盘体可以重复多次使用，不会因为几次满盘承载就出现辐板变形报废的问题，适合厂矿、电力施工单位的高频次使用场景。另外，中心轴孔的尺寸适配通用的地面放线架、车载放线架的转轴直径，

　　不管是地面人工放线，还是架设在工程车辆上的机动放线，都可以直接适配，不需要额外改造。盘体的整体重量控制在合理区间，两名作业人员即可完成抬运、上架操作，不需要动用重型吊装设备，适合野外作业、狭小空间作业的转运需求。在盘绕线缆时，卷筒表面做了光滑处理，没有凸起的焊缝、毛刺，第一层线缆盘绕时不会被硌伤，辐板内侧的平面度控制在合理公差范围内，线缆盘绕到最外层时不会出现偏斜、卡入辐板与卷筒间隙的问题。从结构工艺性来看，该电缆盘的各个部件都可以采用焊接或者铸造成型，适合批量生产，零部件没有复杂的曲面结构，加工难度低，后期维护也很方便，即使出现局部筋条变形，也可以通过现场敲击校正，不需要整体报废。
