民用采暖燃煤炉具三维结构设计方案

　　在北方乡镇民用采暖、小型作坊临时供热、野外施工点位冬季保温这类场景里，炉具的结构合理性直接决定了燃料利用率、使用安全性与供热覆盖范围，这套炉具的三维结构设计，完全围绕实际使用中的各类痛点做了针对性优化。从实际使用场景出发，日常炊事与空间采暖的双重需求是这类炉具的核心功能定位，设计时没有采用复杂的电控辅助结构，完全依靠自然通风与炉体内部的烟道折流结构实现热交换，不需要额外接入动力电源，适配无稳定供电的偏远区域使用场景。炉体的进风结构做了分层设计，底部一次进风负责燃料层的充分燃烧，炉膛侧壁预留的二次进风通道可以将预热后的空气导入火焰上部，引燃未完全燃烧的挥发分，既减少了烟气里的颗粒物排放，也能提升炉膛整体燃烧温度，避免出现炉口冒黑烟、

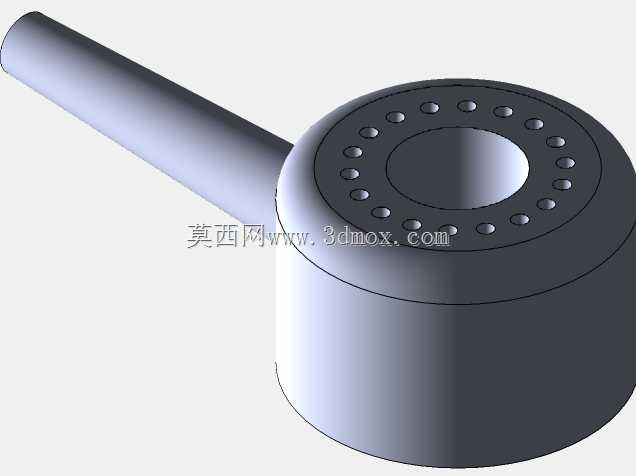

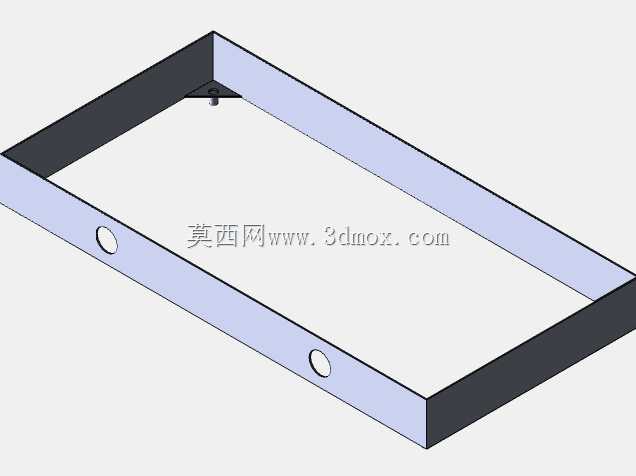

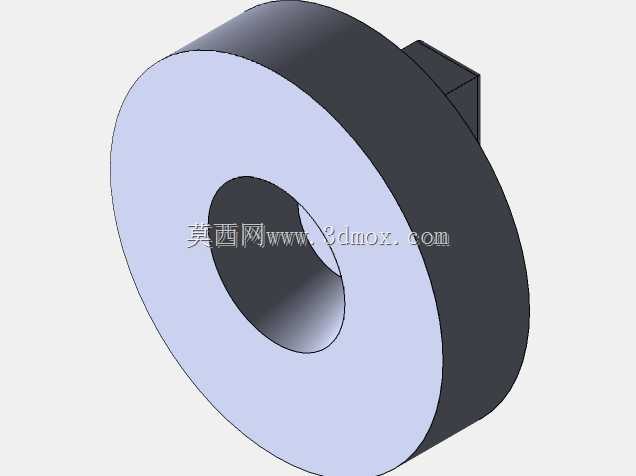

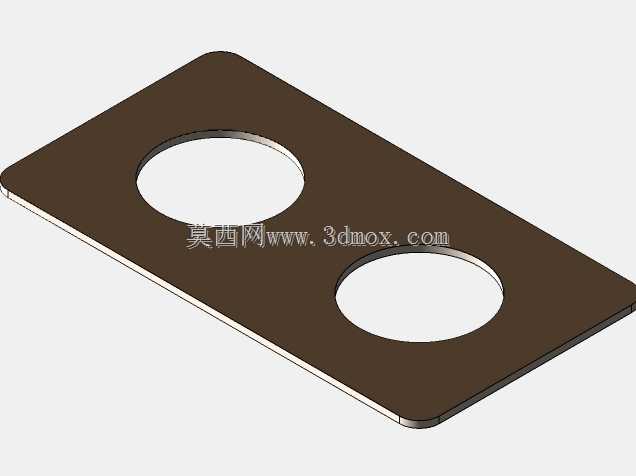

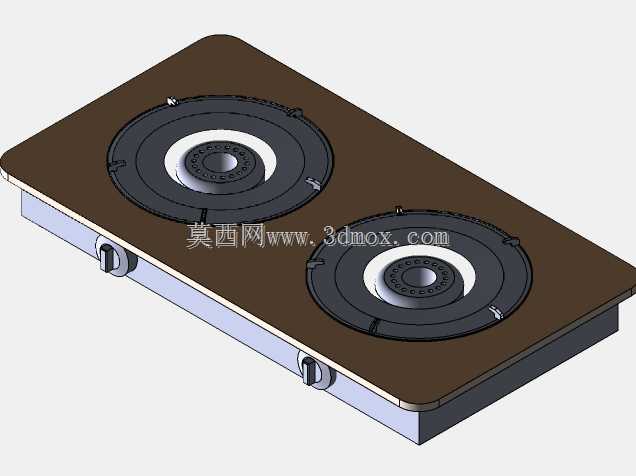

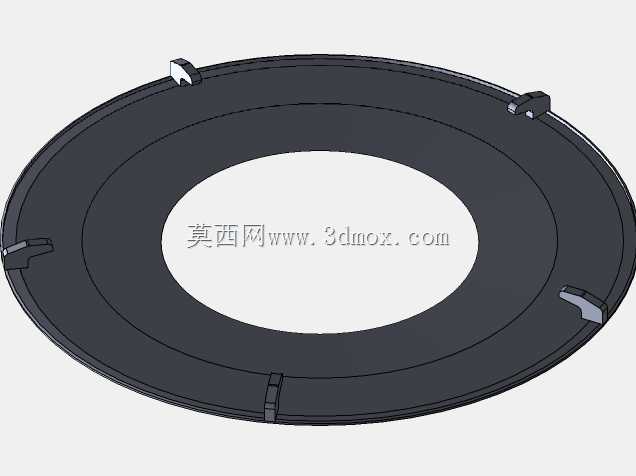

　　燃料烧不透的常见问题。炉体上部的炊事面板做了嵌入式圈口设计，可以适配不同直径的锅具，不需要额外加装支架，圈口下方设置了可调节的挡火板，切换炊事模式时挡火板闭合，火焰直接向上作用于锅底，需要采暖时挡火板打开，高温烟气进入炉体四周的水套夹层，通过循环水将热量带到外接的暖气片或者地暖管路里。设计过程中重点考虑了安装边界的适配性，炉体整体落地安装，底部预留了高度100mm的清灰腔，不需要额外砌筑加高的地台，常规水泥地面即可直接放置，炉体后侧的烟管接口采用标准直径150mm的圆形法兰，对接民用常规的白铁皮烟管或者不锈钢烟囱都不需要额外做转接头，烟管接口的高度距离地面1200mm，刚好适配多数民用房屋的窗户下沿或者墙面预留排烟孔的常规高度，不会出现烟管过度弯折影响排烟效率的问题。炉膛内部的耐火层采用了分体式拼接结构，不是整体浇筑的一体式耐火衬，长期使用出现局部开裂脱落时，只需要更换对应位置的耐火砖模块，不需要整体拆解炉体，大幅降低了后期维护的难度。炉体的水套夹层做了等宽流道设计，流道宽度控制在35mm，既保证了水容量足够维持稳定的供热温度，也避免了流道过宽导致的局部水循环死区，减少长期使用后水垢沉积堵塞流道的概率，水套的进出水口都设置在炉体后侧，进水口在下出水口在上，完全遵循自然循环的水流方向，即使没有外接循环水泵，也能依靠冷热水的密度差实现小规模的采暖回路循环，适配自建房无额外采暖循环泵的使用场景。炉门的密封结构采用了铸铁压边加耐火石棉绳的双重密封，

　　关闭炉门后可以通过调节底部进风口的开度控制燃烧速率，封火状态下将进风口调至最小，单次添煤可以维持8-10小时的缓慢燃烧，不需要夜间频繁起来添煤，契合民用场景的日常使用习惯。清灰结构采用了抽拉式灰斗，灰斗的容积可以容纳24小时正常燃烧产生的炉灰，日常清灰只需要抽出灰斗倾倒即可，不需要探入炉膛内部掏灰，避免清灰过程中扬尘污染室内环境。炉体外部的散热面做了圆角处理，所有外露的棱角都做了R10的倒圆角，避免日常走动时磕碰受伤，炉体表面的涂装采用耐高温的哑光黑漆，长期高温工作状态下不会出现掉漆、变色的问题，同时哑光表面不会产生强光反射，提升室内使用的视觉舒适度。在结构强度校核上，炉体的外壳采用3mm厚的冷轧钢板折弯焊接成型，水套部分做了0.

　　6MPa的水压保压测试，完全满足民用常压采暖炉的承压要求，不会出现焊缝开裂漏水的问题，炉箅子采用加厚铸铁材质，耐高温不变形，间隙控制在12mm，既可以保证漏灰顺畅，也不会出现未燃尽的煤块掉落的情况。考虑到部分用户有烘烤食材、烘干衣物的需求，炉体侧面特意预留了可拆卸的烘烤仓，烘烤仓与烟道相邻但不直接接触明火，依靠烟气的余热实现恒温烘烤，不会烤焦食物，不需要使用时可以直接拆下烘烤仓，加装侧部水套模块提升采暖功率，适配不同用户的差异化需求。整个模型的结构完全拆解到了每个可更换的零部件级别，从螺栓紧固件到耐火衬层、从挡火板到密封绳槽都做了1:1的还原，不管是做炉具的结构优化改进，还是做生产前的工艺拆解、钣金展开计算，都可以直接基于这个三维模型开展工作，不需要再重新测绘结构。
