带齿圈剖分式调心滚珠轴承结构设计

　　在重载传动、长周期运维的工业场景中，常规一体式轴承的拆装往往需要拆解整段轴系，耗费大量停机工时，带齿圈的剖分式调心滚珠轴承正是针对这类痛点开发的传动支撑部件。这类部件常见于矿山输送线、大型冶金辊道、港口起重设备的长轴支撑点位，这类场景的轴系往往跨度大、周边配套部件密集，常规轴承更换需要拆除联轴器、端盖甚至相邻传动组件，运维成本极高，而剖分式结构可以直接沿轴向拆分轴承套圈，无需挪动轴上其他部件即可完成更换，大幅压缩停机维护的时间窗口。

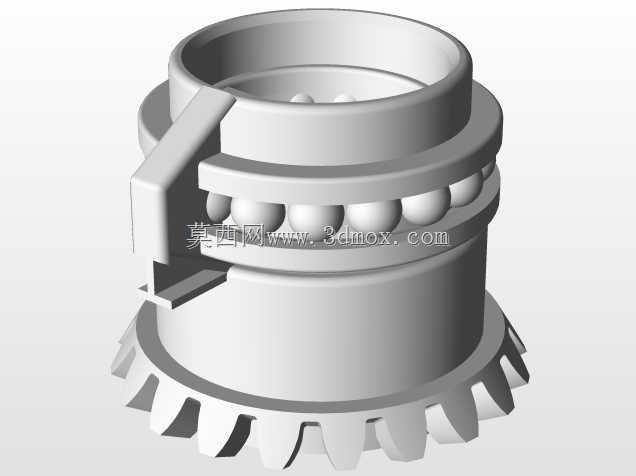

　　从功能特性来看，该部件集成了调心滚珠轴承的自适应对中能力与端部齿圈的传动衔接功能。内置的满装滚珠排布可以承受更高的径向载荷，同时允许轴系在运行中出现一定角度的偏斜，抵消长轴安装误差、运行受力变形带来的同轴度偏差，避免滚珠与滚道出现边缘接触导致的早期磨损。端部的锥齿结构直接加工在轴承外圈的延伸段上，省去了额外安装传动齿轮的法兰与定位结构，既缩减了轴系的轴向安装空间，也消除了齿轮与轴承外圈之间的装配间隙，提升了传动端的整体刚性。

　　设计过程中首先要明确安装边界：轴承的内圈为对开式结构，剖分面设置在径向载荷的非承载区，避免剖分缝隙正对受力方向导致滚道应力集中；剖分面采用阶梯止口定位，保证两半套圈拼合后滚道的圆度误差控制在微米级，防止滚珠运行到剖分位置时出现卡滞或冲击。保持架同样采用剖分式设计，与套圈的剖分位置对齐，拼合后通过卡扣结构锁定，避免运行中保持架错位。端部齿圈的齿形参数需要匹配啮合齿轮的模数与压力角，齿根位置做圆弧过渡处理，避免齿根与轴承外圈衔接处出现应力集中，在承受传动扭矩时出现断裂风险。

　　尺寸设计上，轴承的内径需要匹配对应支撑轴的公称直径，内圈与轴的配合选用过渡配合，既保证运行时内圈与轴无相对滑动，也便于剖分结构的安装拆卸；外圈与轴承座的配合选用间隙配合，允许外圈在调心过程中出现微小的角度偏转。外圈的最大外径需要匹配轴承座的安装孔尺寸，端部齿圈的齿顶圆直径要小于轴承座端盖的内孔直径，保证安装时齿圈可以顺利穿过端盖，与啮合齿轮完成对位。轴向尺寸方面，要核算滚珠滚道的有效接触长度、齿圈的啮合宽度，同时预留出密封件的安装槽位，避免整体轴向长度超出轴系的安装空间。

　　实际选型应用时，需要先核算轴系的径向载荷与转速范围，匹配对应的滚珠直径与滚道曲率半径，保证额定动载荷满足设备全生命周期的运行要求；同时要核算端部齿圈传递的扭矩大小，确认齿面接触强度与齿根弯曲强度符合传动工况的需求。安装时需要先将两半内圈固定在轴的对应轴颈位置，对齐止口后锁紧内圈的连接螺栓，再将保持架与滚珠依次装入滚道，最后拼合外圈并锁定外圈连接结构，手动转动轴承确认无卡滞后，再调整端部齿圈与配对齿轮的啮合间隙，保证齿面接触斑点符合传动精度要求。这类集成式结构相比传统“轴承+独立齿轮”的分体设计，减少了2-3个装配定位环节，轴系的整体跳动误差可以降低30%左右，尤其适合安装空间紧凑、运维难度大的重载传动场景，在长距离输送设备、大型工程装备的回转支撑点位上有着广泛的适配空间。
