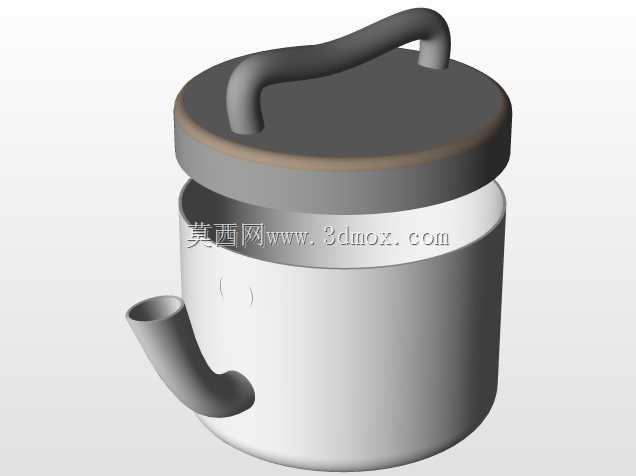

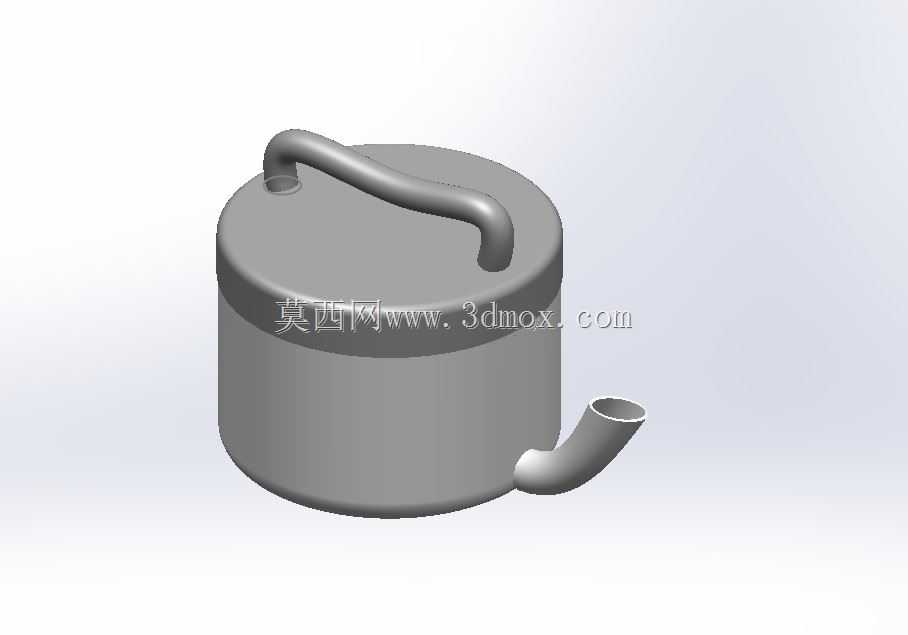

带提手侧出液口圆柱储液容器结构

　　做结构设计这些年，经手的民用盛液类五金件不算少，这类带提手的圆柱储液结构，看似造型简单，实则每一处曲面过渡、壁厚控制都要兼顾使用手感与成型可行性。从实际应用场景来看，这类结构多适配小容量液态物料的短时盛装与转移，比如实验室少量试剂的临时转运、手工涂装作业中稀释剂的就近取用、户外作业时便携饮水的盛装，也可作为小型加温器具的内胆基体使用，覆盖民用、轻工、实验室辅助等多个场景。

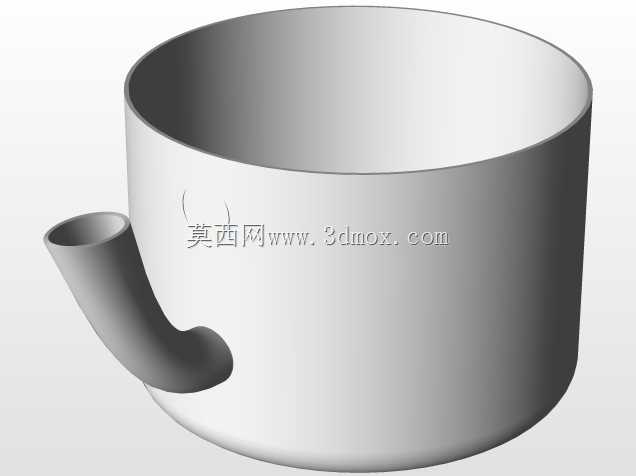

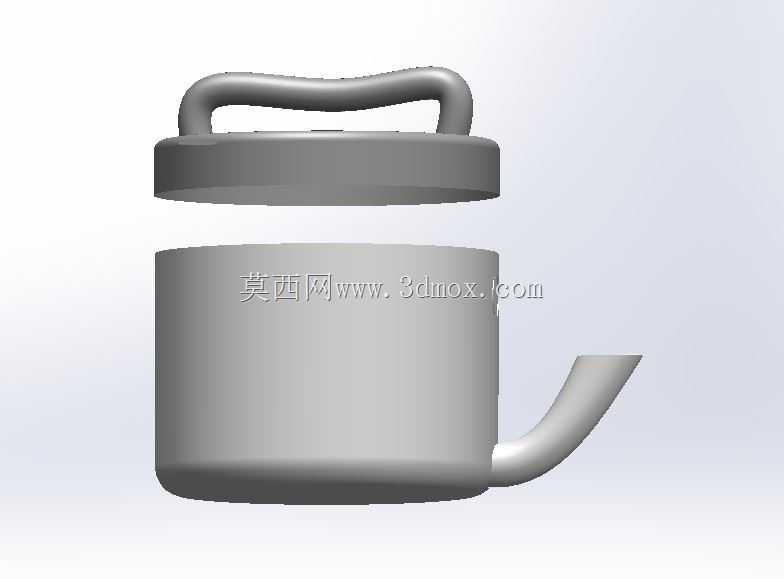

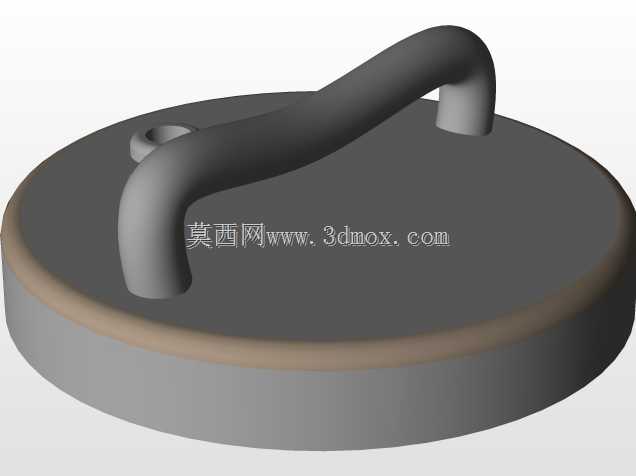

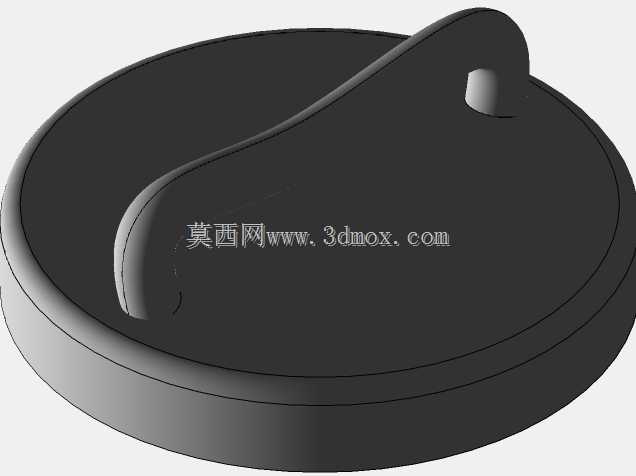

　　从功能特性上拆解，顶部一体化弯折提手的弧度完全贴合成年人手掌自然握持的曲率，提手与顶盖衔接的位置做了平滑的大圆角过渡，既避免了直角结构带来的应力集中，也能在盛装高温液体时减少握持处的导热速率，降低烫伤风险。侧置的斜向出液嘴做了收窄的流道设计，出液端口做了微卷边处理，倾倒时液体能沿着嘴部顺畅流出，断流时不会出现沿容器外壁淌液的问题，这一点是很多同类结构容易忽略的细节——不少新手建模时直接做直筒出液口，实际使用时挂液严重，既浪费物料也会污染容器外壁。

　　设计思路上，整体采用等壁厚圆柱壳体作为主体结构，圆柱形态的优势在于成型时壁厚均匀性更容易控制，不管是采用金属冲压拉伸还是塑料注塑成型，圆柱结构的脱模阻力都远小于异形截面结构，量产时的良品率更有保障。提手部分采用空心薄壁结构，在保证结构强度的前提下尽可能降低整体重量，提手与顶盖的衔接处做了局部加厚处理，承受满液状态下的整体重量时不会出现衔接处开裂的问题。出液嘴与筒体的衔接位置做了内凹的导流弧面，筒体内部的液体可以无死角流向出液口，不会在筒体角落残留积液，日常清洁时也能轻松冲刷到内部所有位置。

　　从安装与尺寸边界来看，主体圆柱的直径与高度比例控制在1:1.2左右，放置在平面上时重心偏低，满液状态下不会轻易倾倒，底部做了微小的内凹环边，即使放置在略有不平整的工作台面，也能保持稳定不晃动。提手的最高处距离顶盖的高度预留了足够的握持空间，成年人四指可以完全穿过提手与顶盖之间的间隙，握持时不会出现卡手的情况。出液嘴的外伸长度控制在筒体直径的1/5以内，既保证了倾倒时液体远离筒体外壁，也不会因为外伸过长导致意外磕碰断裂，出液嘴的倾斜角度与水平面呈30度夹角，这个角度下倾倒时不需要将容器倾斜过大角度就能让液体顺畅流出，握持施力更符合人体工程学。

　　细节处理上，所有外露的棱边都做了R2以上的圆角处理，没有尖锐的边角，日常使用拿取时不会划伤手部。筒体的壁厚根据选用材质不同可做适配调整，若采用不锈钢冲压成型，壁厚控制在0.5-0.8mm即可满足强度要求，若采用食品级PP注塑，壁厚调整为1.5-2mm就能避免成型时出现缩痕。顶盖与筒体采用卷边压合的衔接方式，衔接处的密封槽可根据使用需求加装硅胶密封圈，盛装易挥发液体时能起到良好的密封效果，避免物料挥发损耗。
