地质勘探用长杆式重力取样装置结构

　　在野外地质普查、工程地质勘察、浅层沉积物取样作业场景中，这类重力驱动的取芯装置是无需额外动力输入的常用作业工具，完全依靠自身配重形成的冲量贯入目标地层，获取未被扰动的原状岩芯或土样，相比回转式、冲击式主动钻探设备，它的部署门槛更低，作业时不需要配套动力站、液压管线等附属设施，单人即可完成短距离搬运与下放作业，尤其适合滩涂、浅覆盖区、水域浅层的取样作业，在环境地质调查、河湖底泥检测、考古勘探浅层取样等场景中应用频次极高。

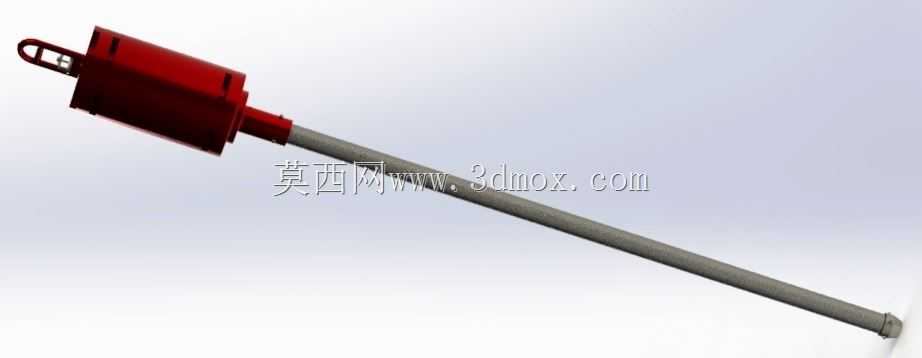

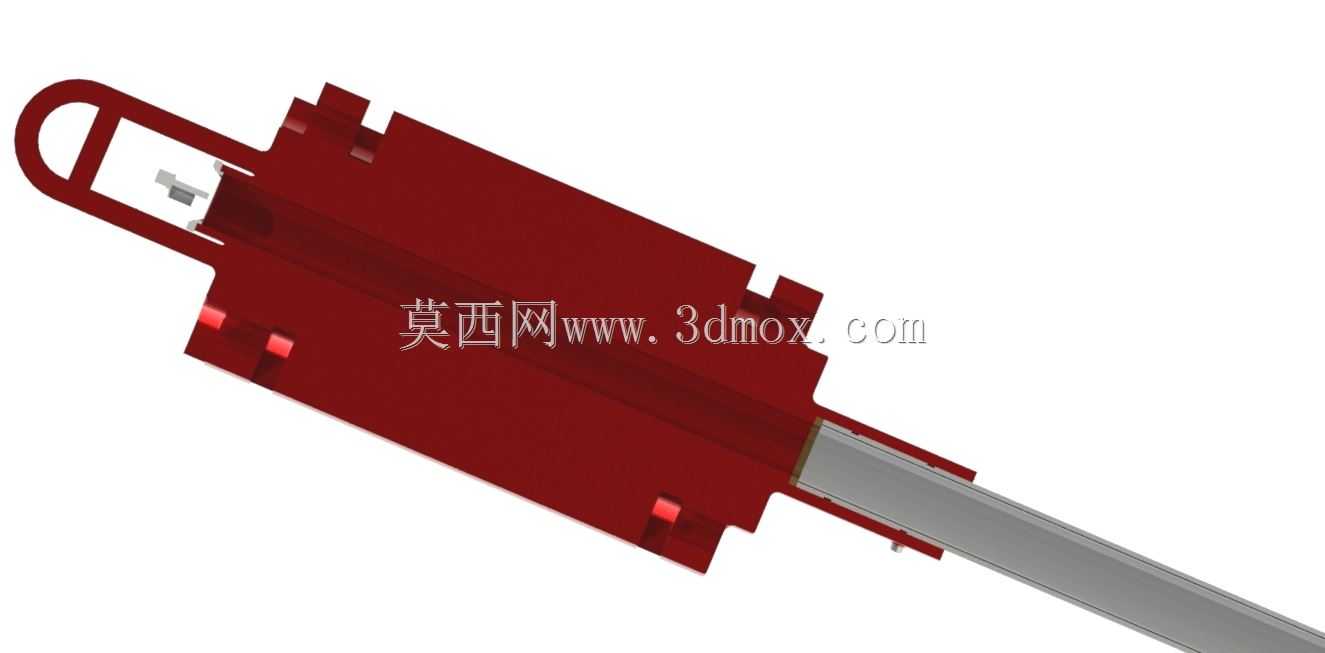

　　从结构设计逻辑来看，装置整体采用长杆贯入式布局，上部为配重容置腔体，采用封闭筒式结构，作业时可根据目标地层的密实度调整腔体内的配重块数量，调整整体下落重量以适配不同硬度的取样层位，腔体顶部设置有吊环结构，用于连接提引绳索，满足下放、提升以及自由落体释放的作业需求，吊环与腔体的连接部位做了加厚加强处理，避免多次冲击载荷作用下出现连接断裂的问题。配重腔体下部通过过渡连接段与长杆取样管连接，过渡段做了锥面过渡设计，既可以减少装置下放过程中流体或土层的阻力，也能保证配重段的冲击力沿杆体轴线方向垂直传递，避免偏载导致取样管弯折。

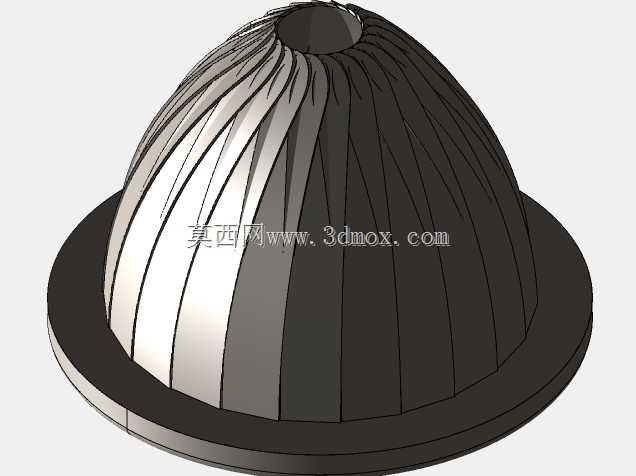

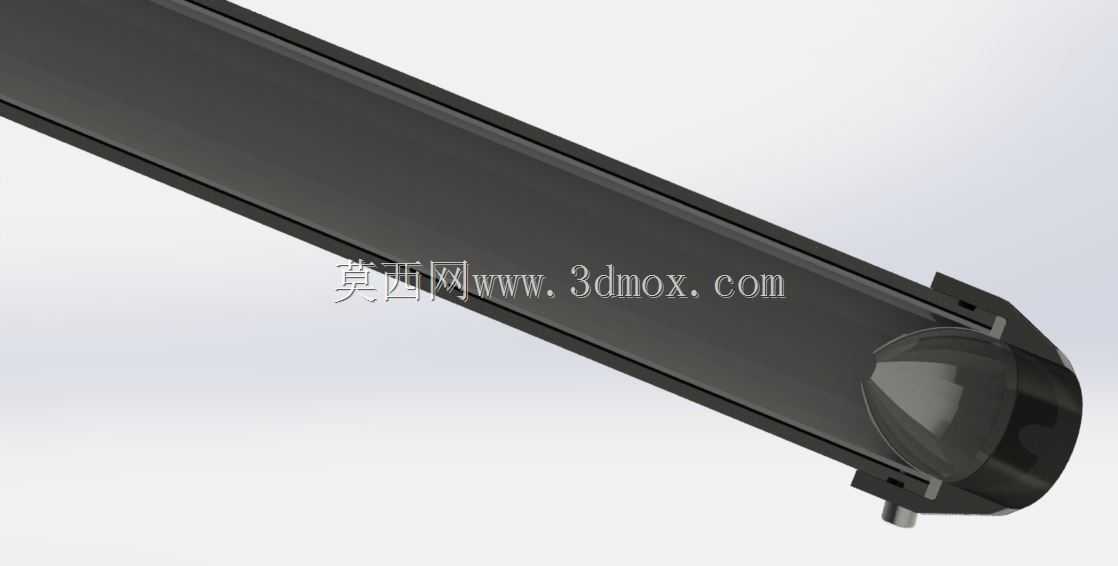

　　下部的长杆取样管采用薄壁高强度管材制作，内壁做了光滑处理，减少样品进入管内时的摩擦阻力，同时避免样品与管壁粘连导致的取样率不足问题，取样管的底端设置有切削刃口，刃口做了淬硬处理，在贯入土层时可以快速切入目标层位，不会出现管口卷边、变形的问题，刃口内侧还设计有简单的卡簧止退结构，当装置提升时，卡簧会自动收拢卡住管内的样品，避免样品从管底脱落，保证取样长度满足检测要求。

　　从安装边界与尺寸适配角度来说，这类3米规格的重力取芯器，整体同轴度要求控制在0.5mm/m以内，避免下放过程中出现偏斜导致取样管受力不均折断，上部配重腔体的外径通常控制在100-120mm区间，下部取样管外径根据取样直径需求一般在40-60mm区间，整体重量在无额外配重时约15kg，添加满配重后总重量不超过40kg，适配常规的轻型勘探绞车与人工提引作业的载荷上限。装置的各连接部位均采用梯形螺纹连接，既可以保证冲击载荷下的连接强度，也能在作业完成后快速拆卸，清理管内的样品，同时方便更换不同长度的取样杆或者磨损的切削刃口部件，不需要整体更换设备，降低现场作业的配件成本。

　　在实际作业过程中，这类装置不需要复杂的操作培训，作业人员只需要将装置通过提引绳起吊到目标取样点上方，确认下方无障碍物后释放装置，让其依靠自身重力自由下落贯入地层，之后缓慢匀速提升装置，取出取样管内的原状样品即可完成一次取样作业，相比传统的人工挖坑取样或者动力钻探取样，它对作业场地的平整度要求极低，在沼泽、浅水区、陡坡等大型设备无法进入的区域都可以顺利开展作业，而且获取的样品层理结构保留完整，能够准确反映目标层位的真实地质情况，不会因为回转切削或者液压冲击破坏样品的原生结构，满足岩土检测、环境分析对原状样品的参数要求。

　　设计过程中需要重点考虑杆体的长径比与抗冲击性能，3米长度的杆体如果壁厚过薄，在贯入砾石层或者密实黏土层时容易出现弯曲变形，壁厚过大则会增加整体重量，提升搬运与作业的劳动强度，因此杆体通常选用高强度合金无缝管材制作，在保证抗冲击、抗弯扭强度的前提下尽可能降低自重。上部配重腔体的重心需要与杆体轴线完全重合，否则下落过程中会出现倾斜，不仅会降低贯入深度，还容易导致杆体弯折，因此在腔体内部设置有配重块定位结构，保证添加的配重块始终沿轴线布置，不会在冲击过程中出现偏移。顶部吊环的连接位置设置有推力轴承结构，提升装置过程中如果杆体出现跟转，不会导致提引绳索打扭，降低作业安全风险。
