轻量化自行车车架三维结构设计

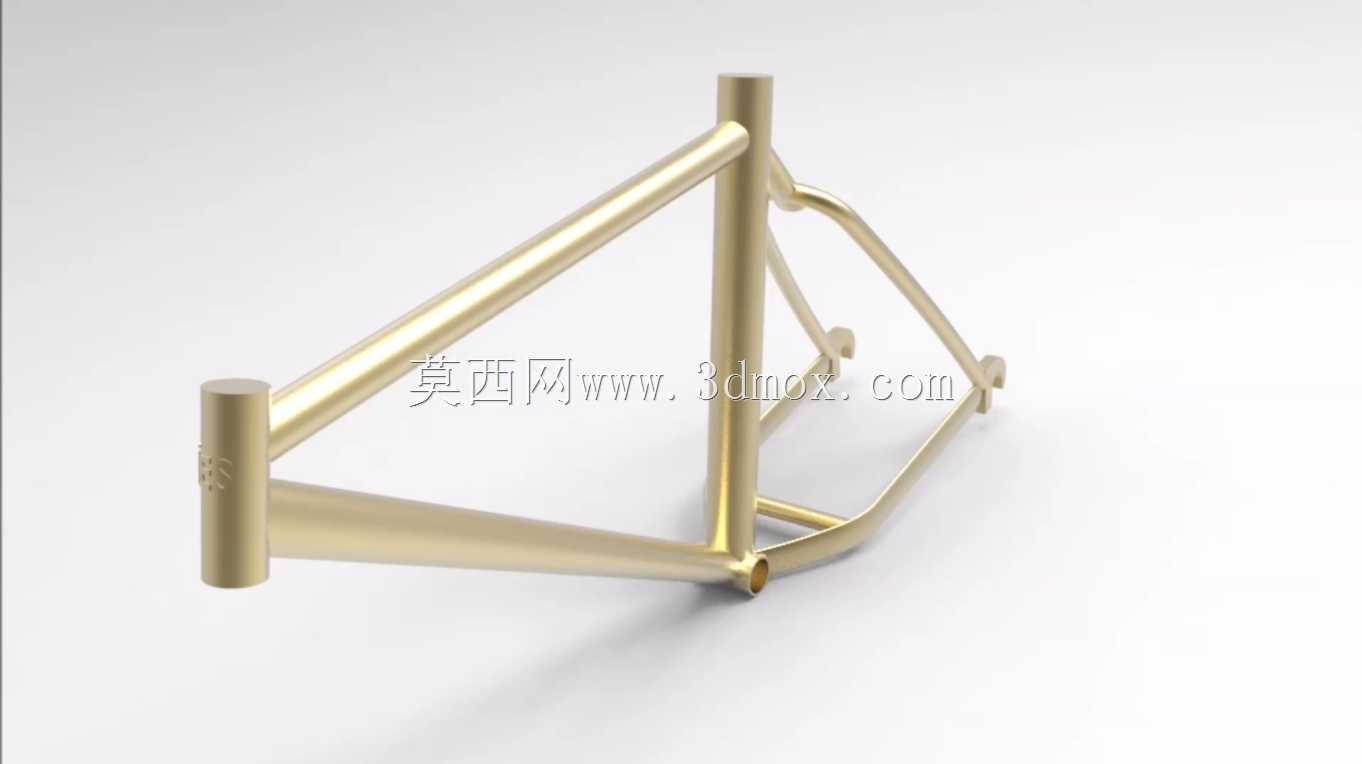

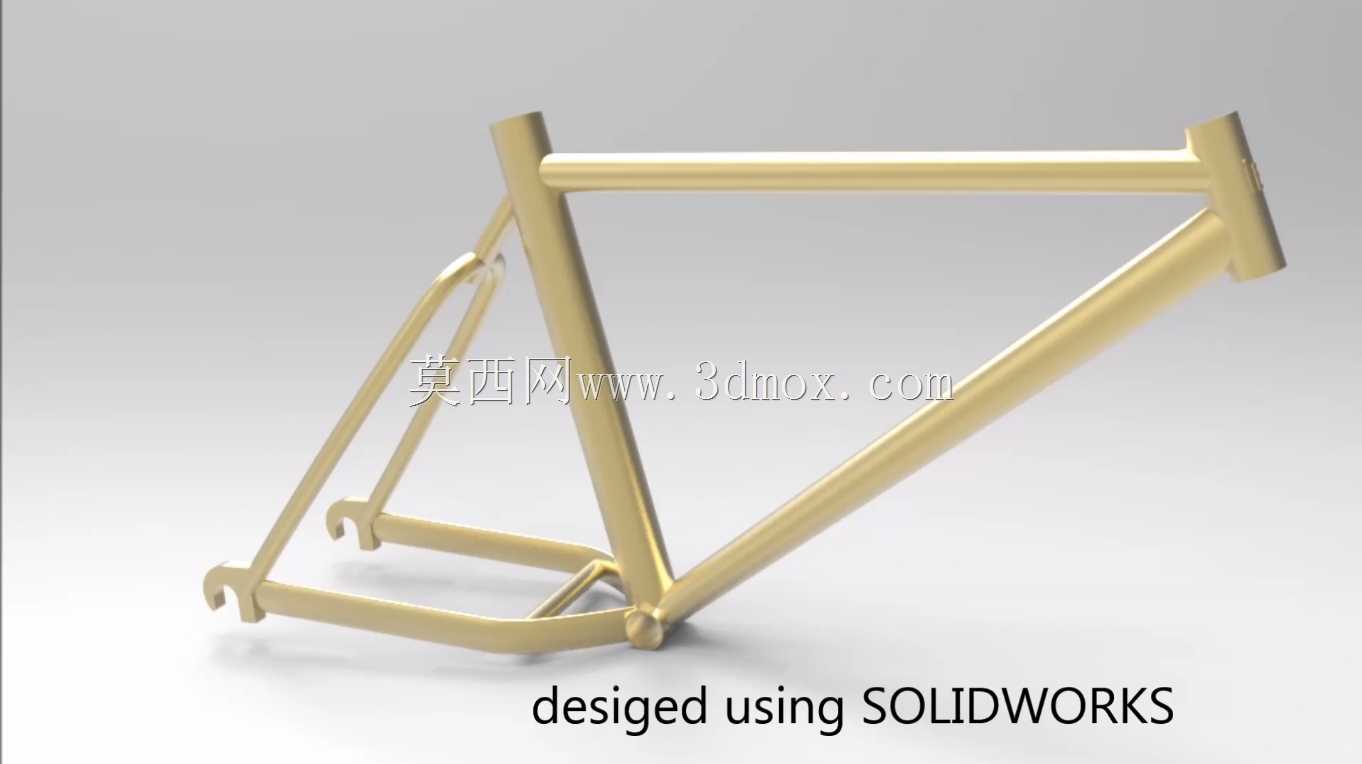

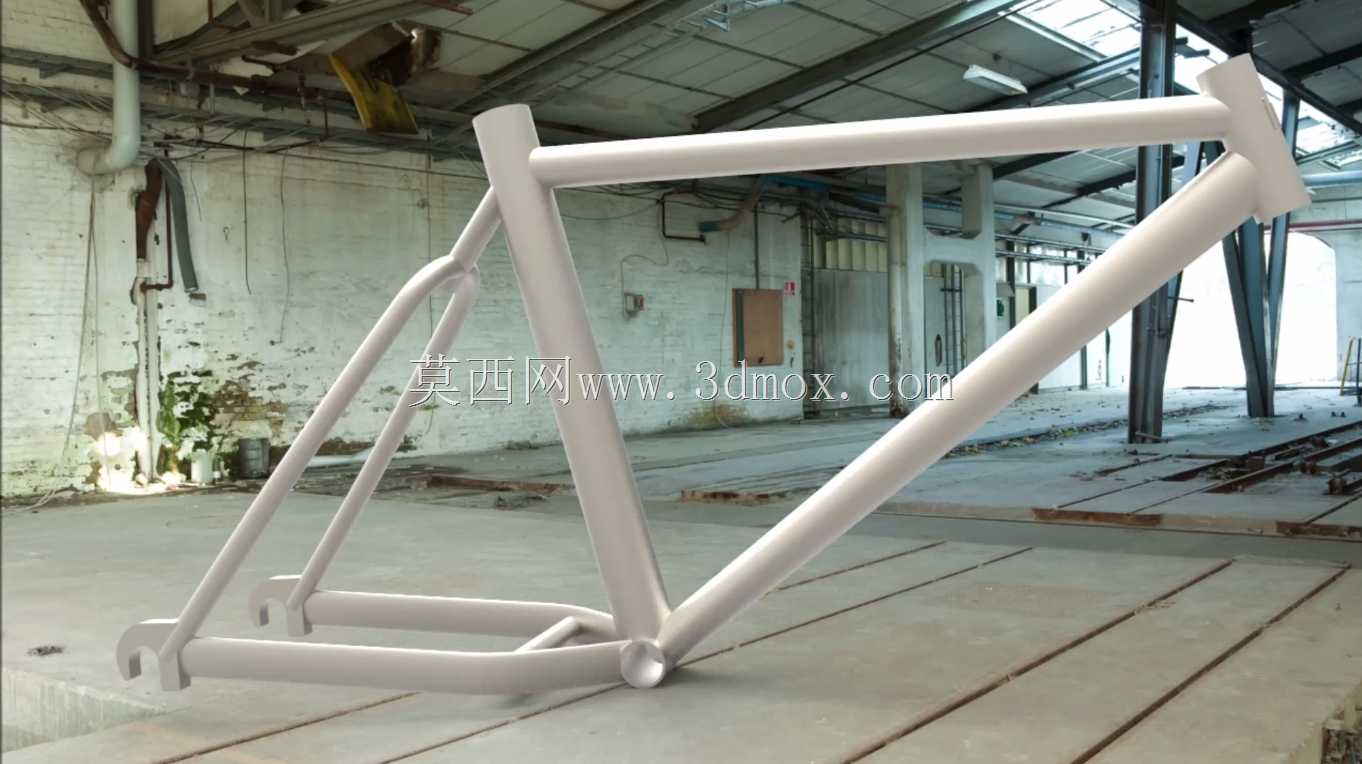

　　日常通勤、运动骑行场景下，车架作为自行车的核心承载基体，直接决定整车的骑行刚性、重量表现与疲劳寿命，所有骑行过程中的载荷传递最终都会归集到车架结构上，不管是铺装路面的平稳踩踏发力，还是非铺装路面的颠簸冲击，车架的结构合理性都直接影响骑行体验与使用安全。这款车架采用经典的菱形管材布局，头管、上管、下管、座管、后上叉、后下叉通过焊接节点连为整体，各管材的管径、壁厚与连接角度都经过受力优化，头管位置预留标准前舵管安装空间，兼容常规口径的碗组与前叉部件，安装边界匹配市面主流的26寸轮组配套规格，后叉开档尺寸适配常规花鼓安装需求，座管位置预留标准口径的座杆插入空间，可适配不同长度的座杆来满足不同身高骑行者的坐姿调整需求，

　　五通位置预留标准中轴安装位，可兼容压入式或螺纹式中轴组件，匹配常规牙盘的安装尺寸要求。设计过程中优先考虑骑行过程中的多向载荷传递路径，踩踏发力时，五通位置受到的脚踏扭力会通过下管、后下叉分别传递到头管与后轮轴位置，避免局部应力集中导致的管材变形；遇到路面颠簸冲击时，后叉的管材角度设计可以分散轮组传递上来的竖向冲击力，配合前叉的减震作用降低整车的震动传递。管材的连接处采用平滑过渡的焊接节点设计，避免直角连接带来的应力集中问题，所有安装位的同轴度、平面度公差都按照骑行部件的通用安装标准设定，保证后续组装时各部件可以顺利对位，不会出现安装错位、部件干涉的问题。从结构受力角度看，下管作为主要的承力管材，采用相对更大的管径设计来提升抗扭刚性，

　　应对踩踏时的侧向扭力；上管与后上叉配合形成稳定的三角结构，提升座管位置的支撑强度，避免骑行时座管出现过度形变；后下叉的长度设计兼顾了骑行的发力刚性与滤震表现，过短的后下叉虽然发力直接但颠簸感强，过长则会导致踩踏卸力，这款结构的后下叉长度取了两者的平衡值，既保证踩踏发力时的动力直接传递，又能在颠簸路面过滤部分细碎震动。实际生产适配中，这款车架结构可适配铝合金、钛合金、铬钼钢等多种金属管材加工，不同材质的加工工艺对应不同的焊接参数与壁厚设计，铝合金材质可通过抽管工艺进一步降低整体重量，铬钼钢材质则可以通过更薄的壁厚获得更好的滤震表现，钛合金材质则兼顾轻量化与抗疲劳性能。所有安装位的尺寸边界都严格遵循通用自行车部件的互换标准，

　　不需要额外定制非标配件即可完成整车组装，降低后续的配件采购与维护成本。结构设计阶段已经规避了组装时的常见干涉问题，比如前轮转向时前叉不会与下管发生碰撞，牙盘转动时不会与后下叉发生剐蹭，刹车组件安装后不会与车架管材产生位置冲突，走线位置预留了充足的空间，不管是内线还是油管走线都可以顺畅布置，不会出现线管弯折角度过大导致的刹车、变速手感生涩问题。从承载能力来看，这款车架的结构设计可满足常规体重骑行者的日常使用需求，管材的壁厚设计预留了足够的疲劳安全系数，长期使用下不会因为反复的载荷冲击出现焊缝开裂、管材变形的问题，各受力节点的加强设计也提升了车架的抗冲击能力，即使遇到小幅的碰撞也不会出现结构性损坏。
