自制电动自行车动力模组结构设计

　　这套动力结构的设计初衷，是面向个人改装场景下的电动自行车动力单元集成需求，解决零散配件安装杂乱、防护不足、走线混乱的常见问题。日常通勤场景里，不少骑行爱好者会选择自行改装普通自行车为电动助力车型，但市面零散的电机、电池配件往往缺乏统一的安装载体，要么需要在车架上焊接额外支架破坏原有结构，要么配件外露容易受泥水侵蚀、发生磕碰损坏，这套集成式模组就是针对这类痛点做的结构整合。

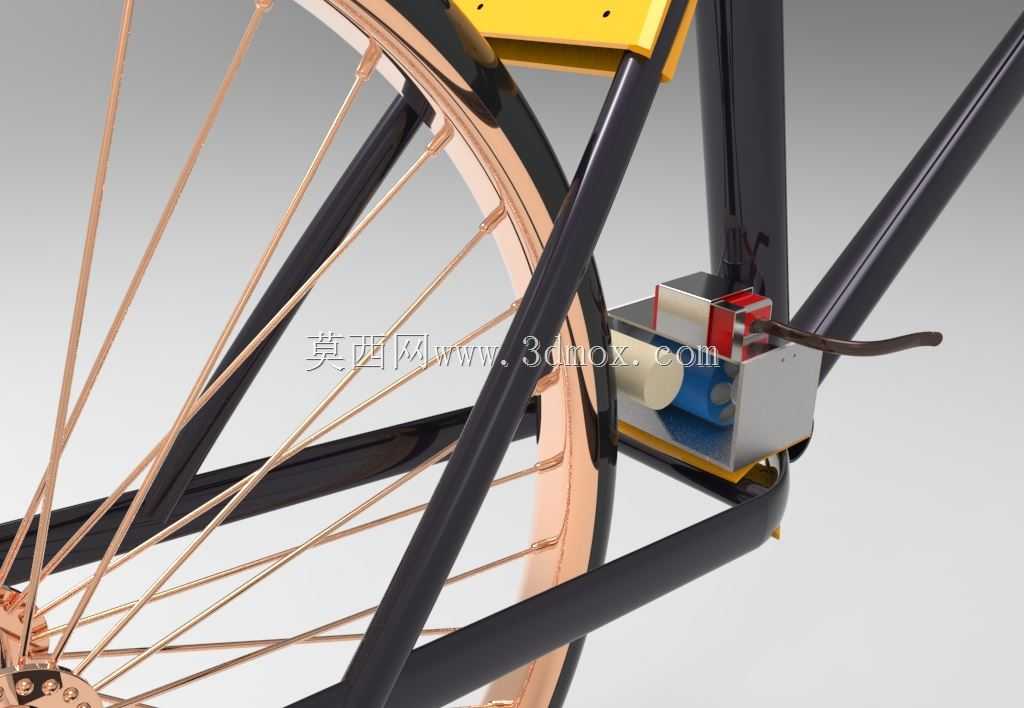

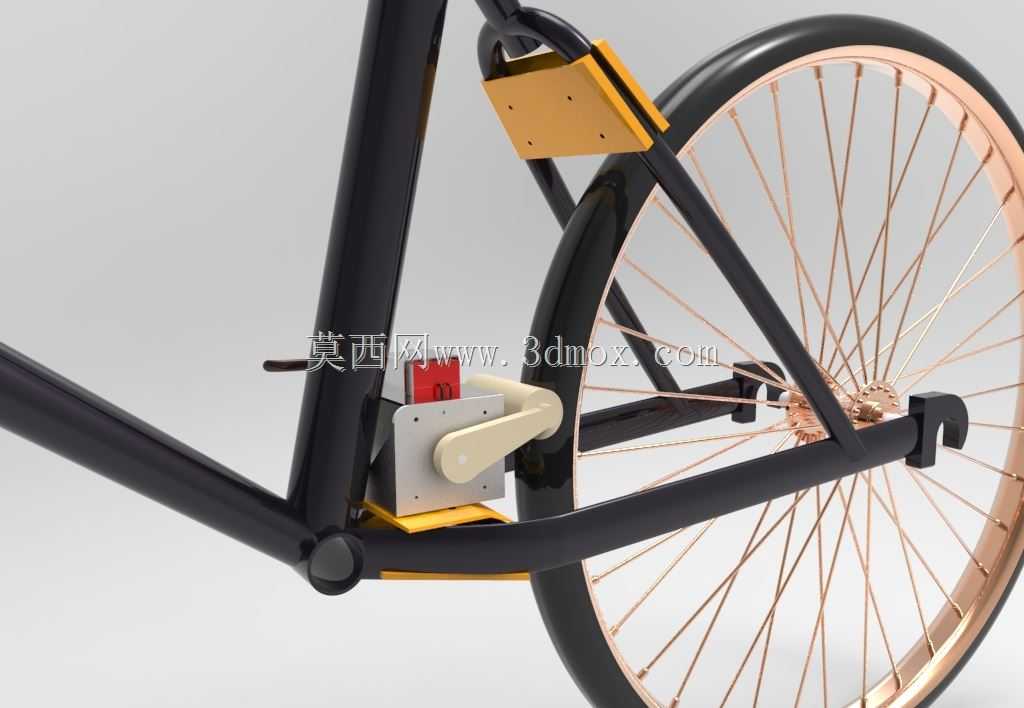

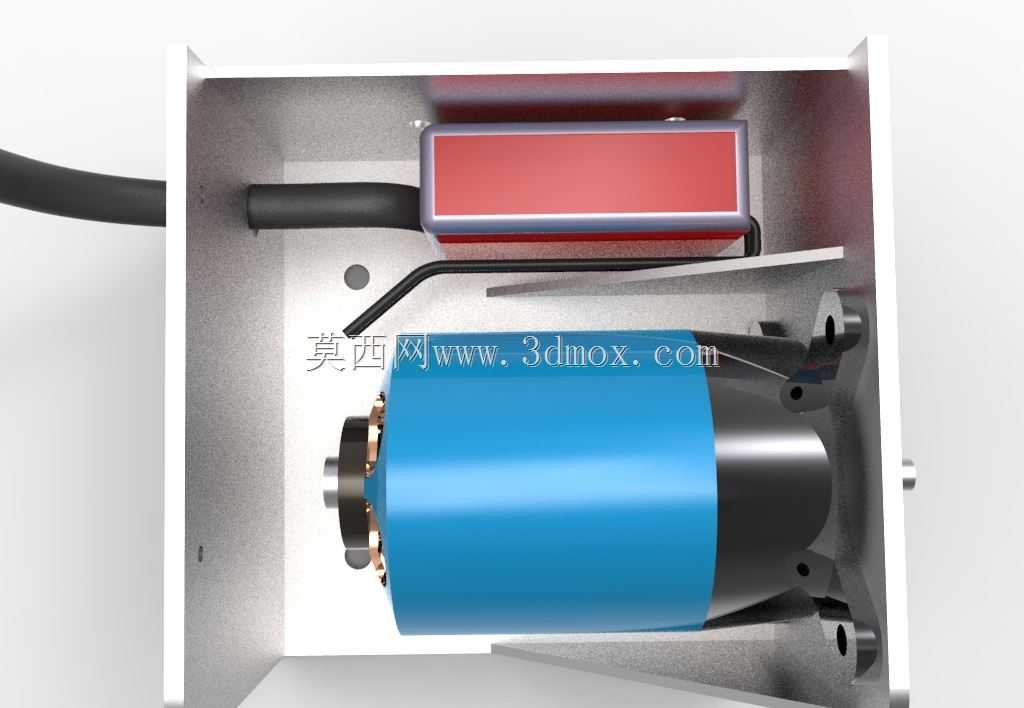

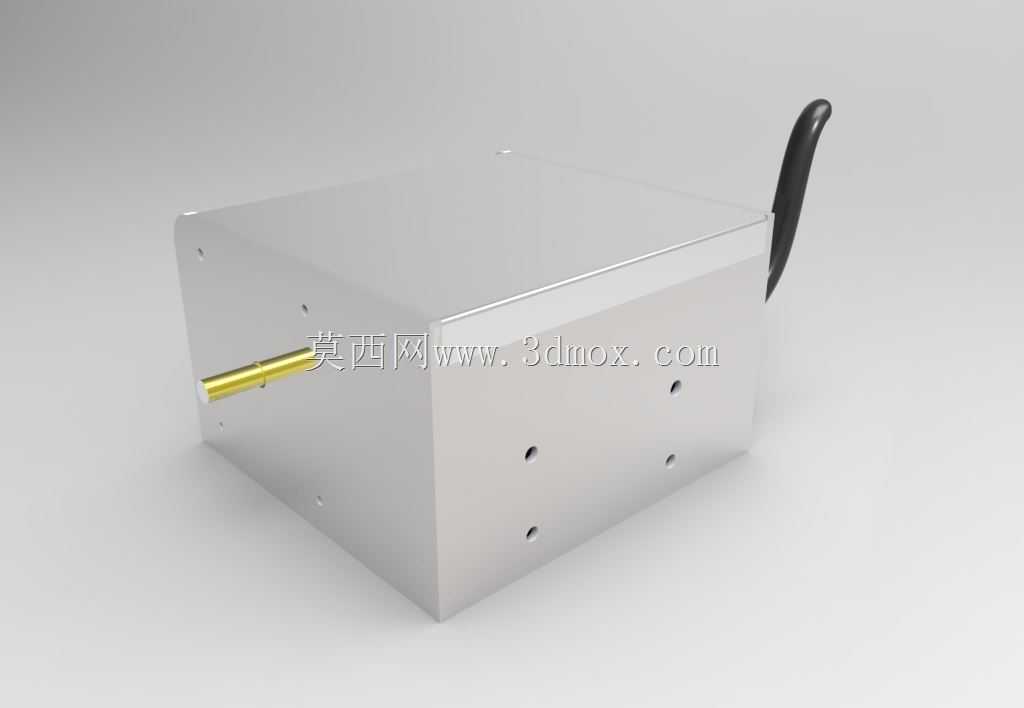

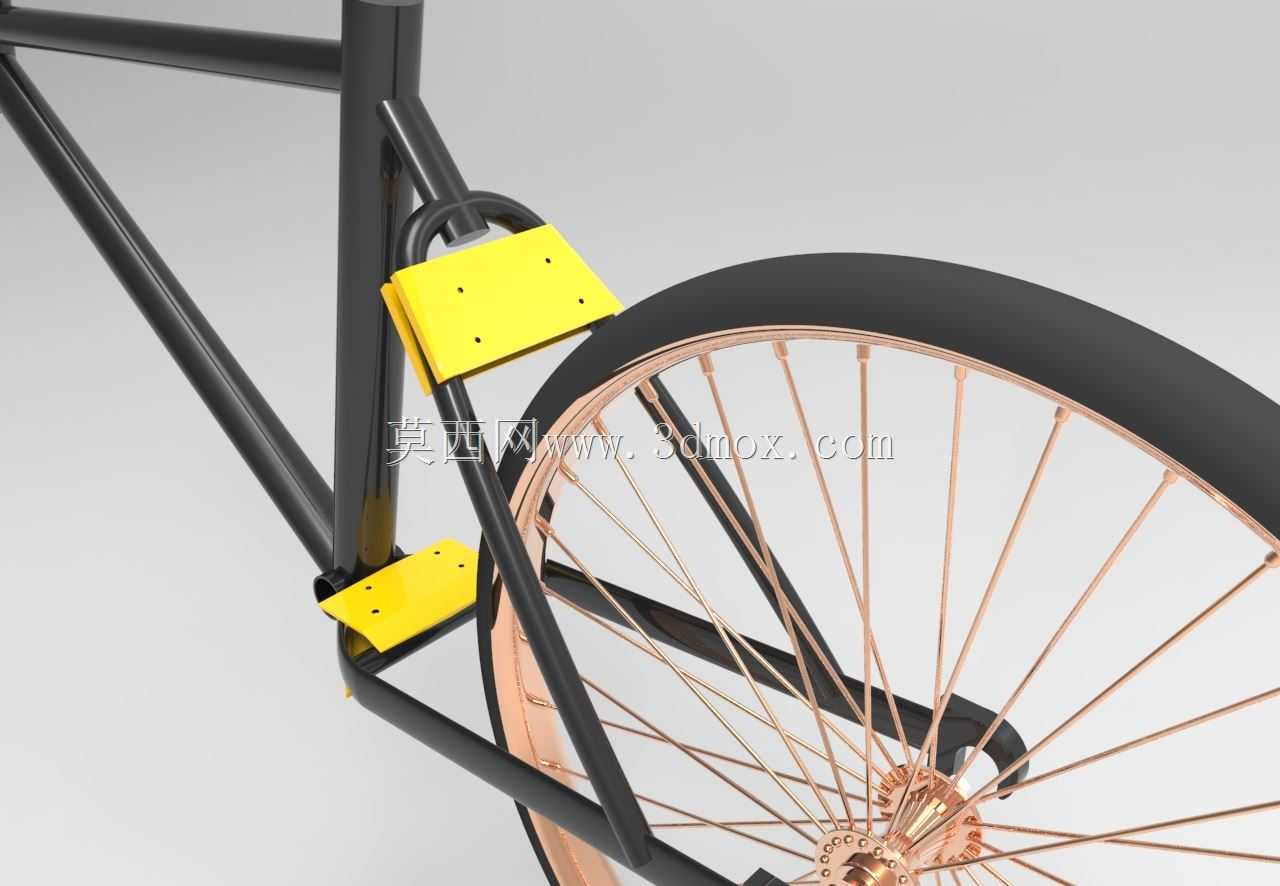

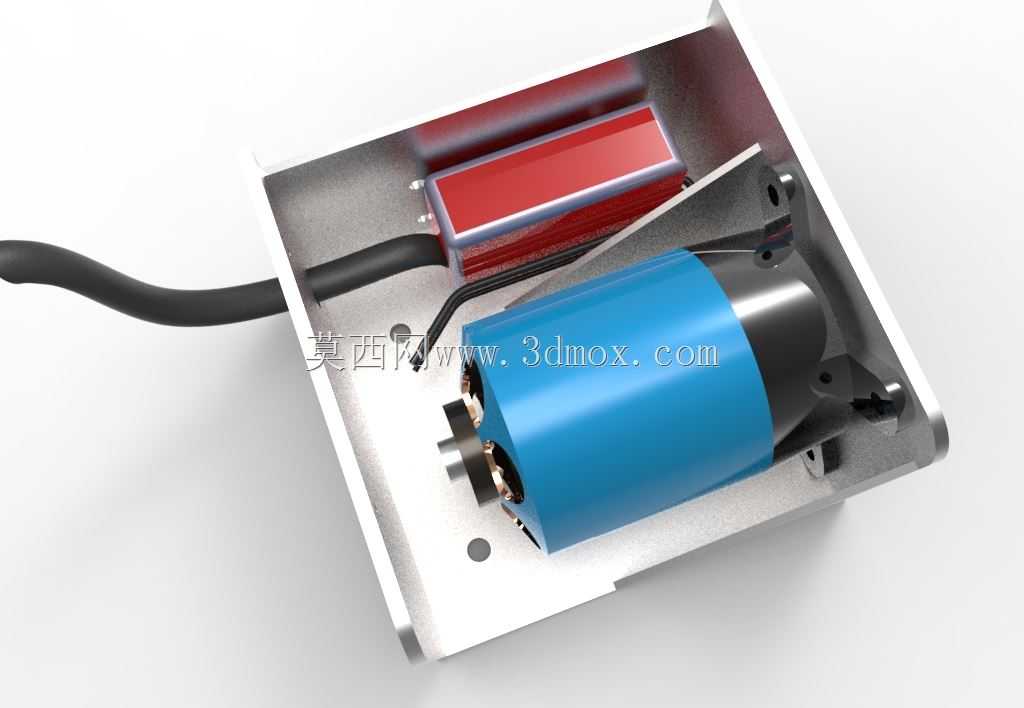

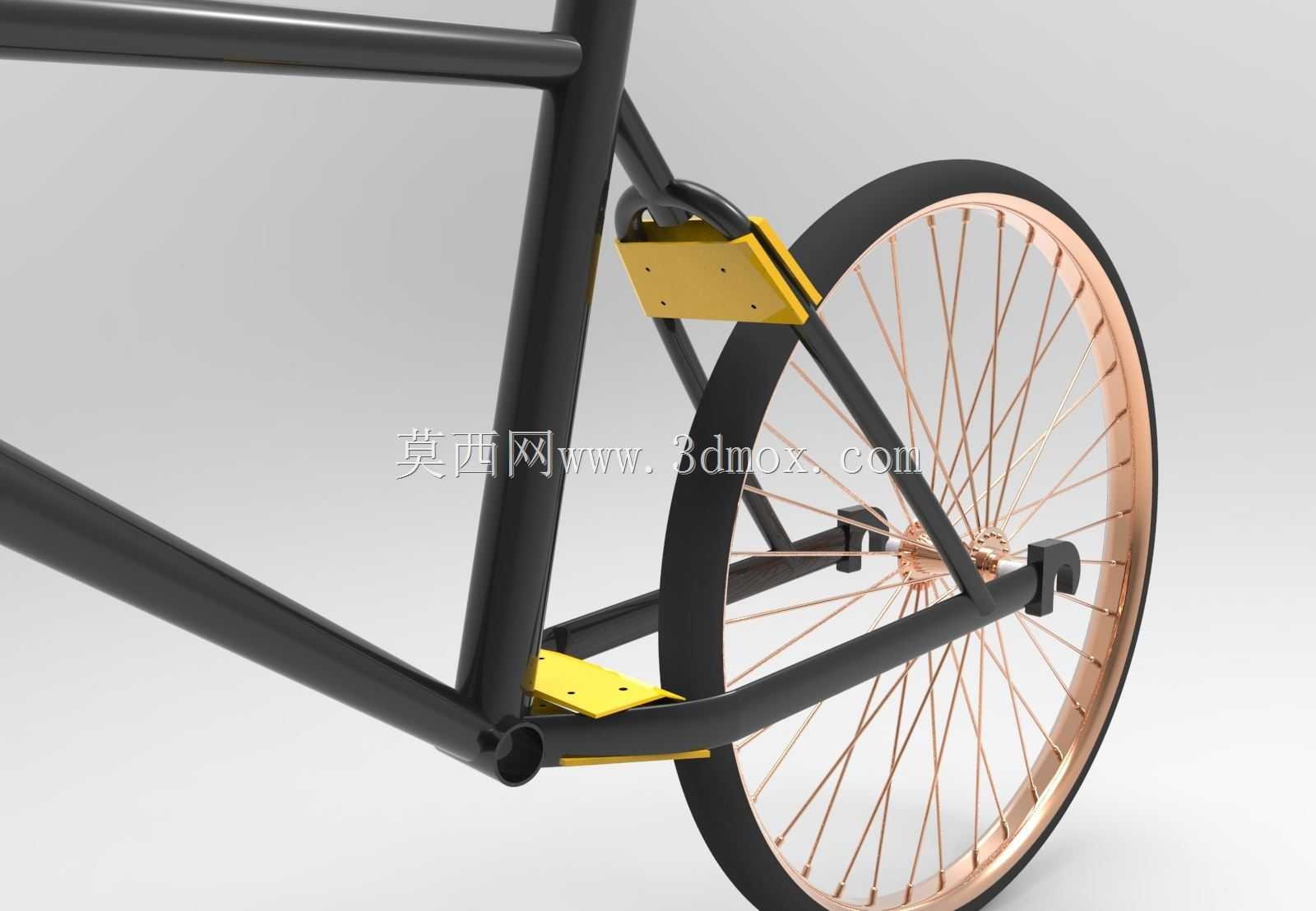

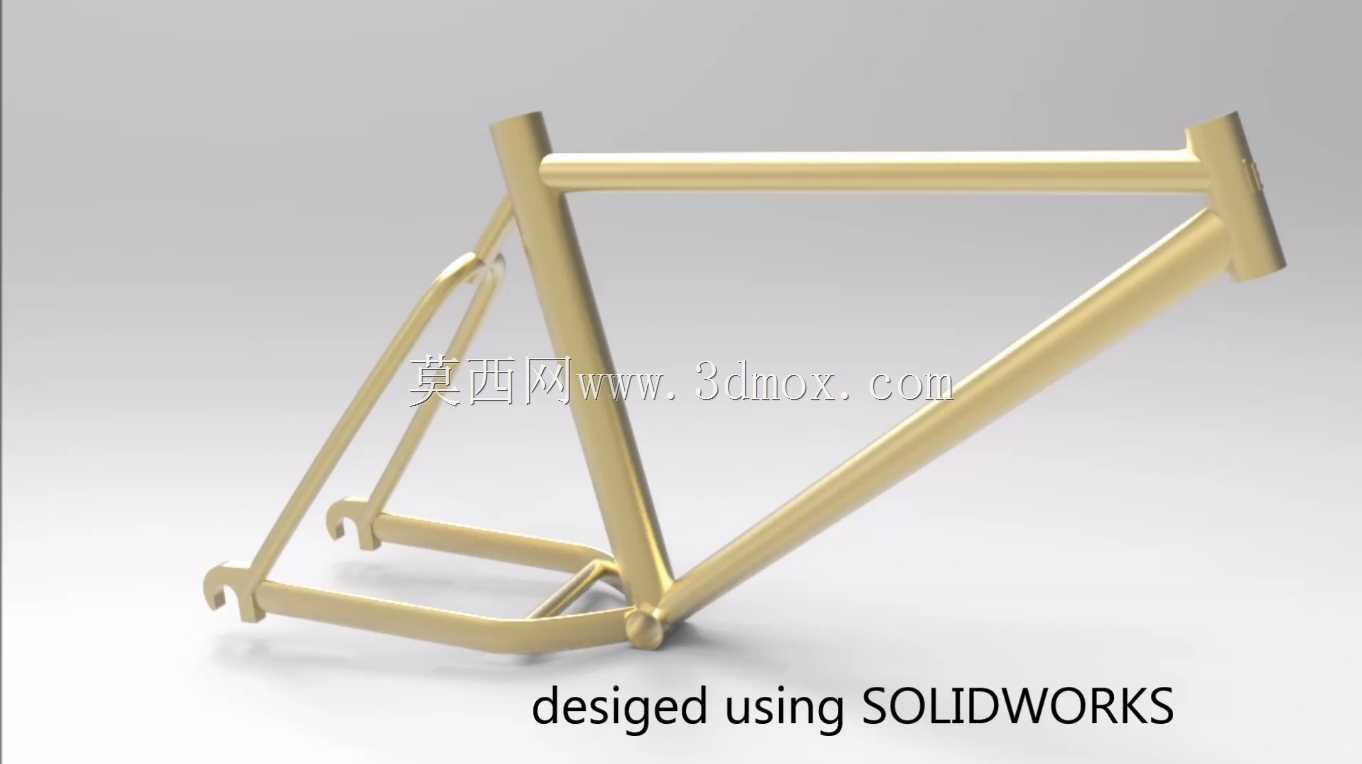

　　从实际用途来看，该模组将动力输出核心、供电衔接结构、走线防护结构整合在同一个壳体内，不需要对原有自行车车架做破坏性改装，可通过壳体外侧的安装折边直接固定在自行车五通位置或者后货架下方的预留安装位，适配多数常规管径的通勤自行车车架。功能层面，壳体内部预留了圆柱形动力单元的安装腔，腔体内侧设置有定位凸台，可限制动力单元的径向窜动，两端的端板上开有同轴的安装孔，用于穿设固定轴将动力单元锁紧在壳体内，避免骑行过程中震动导致部件移位。

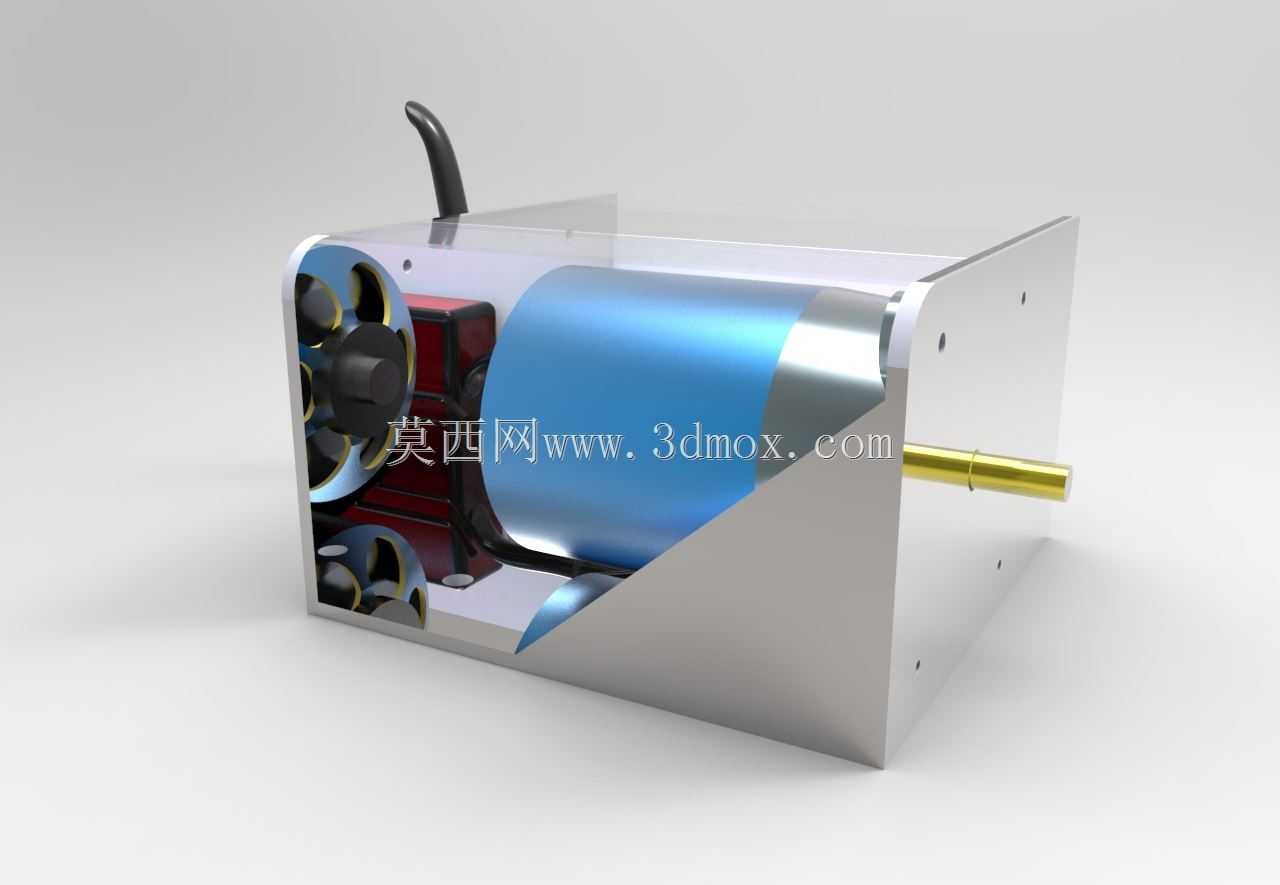

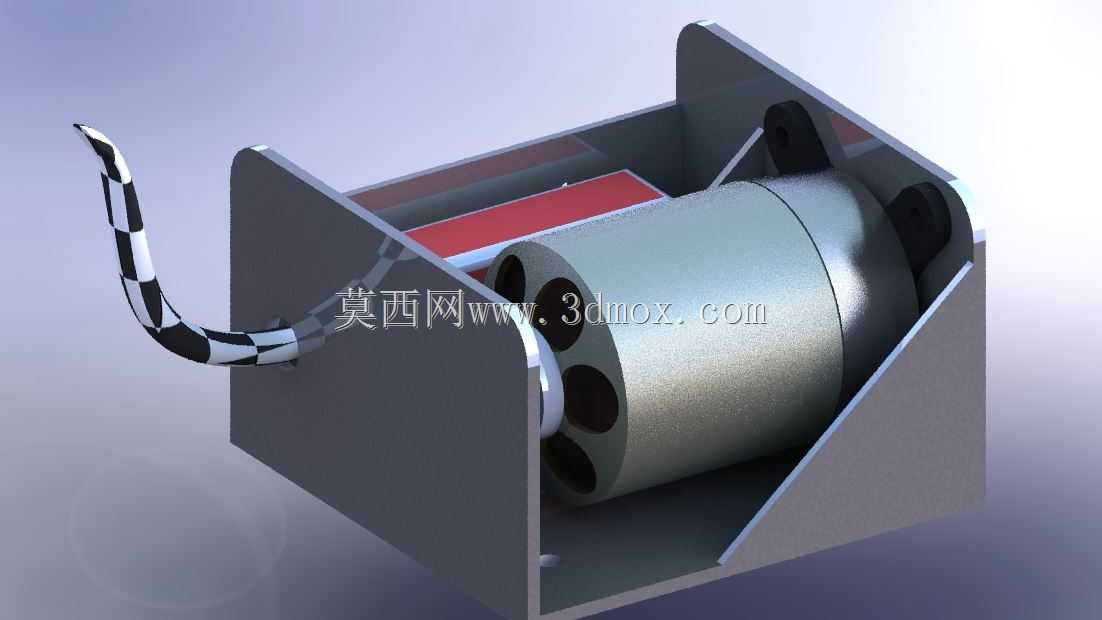

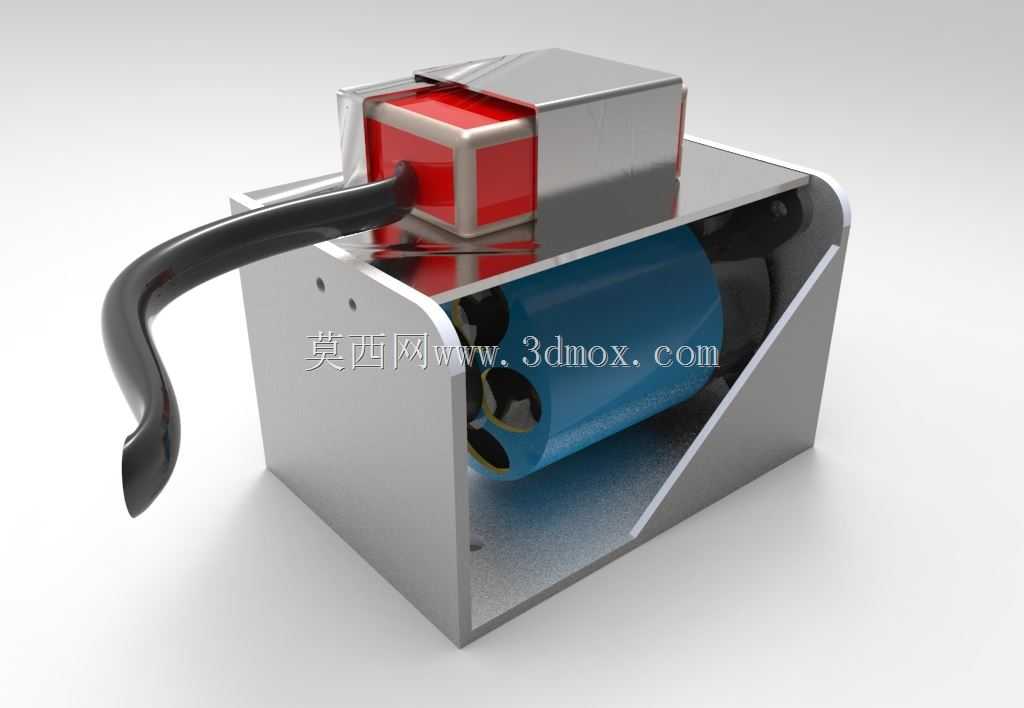

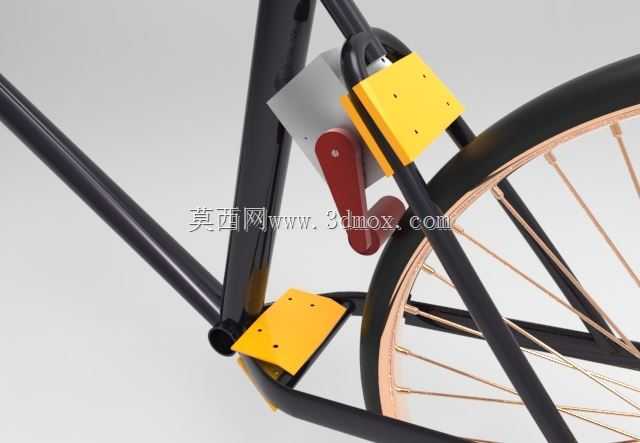

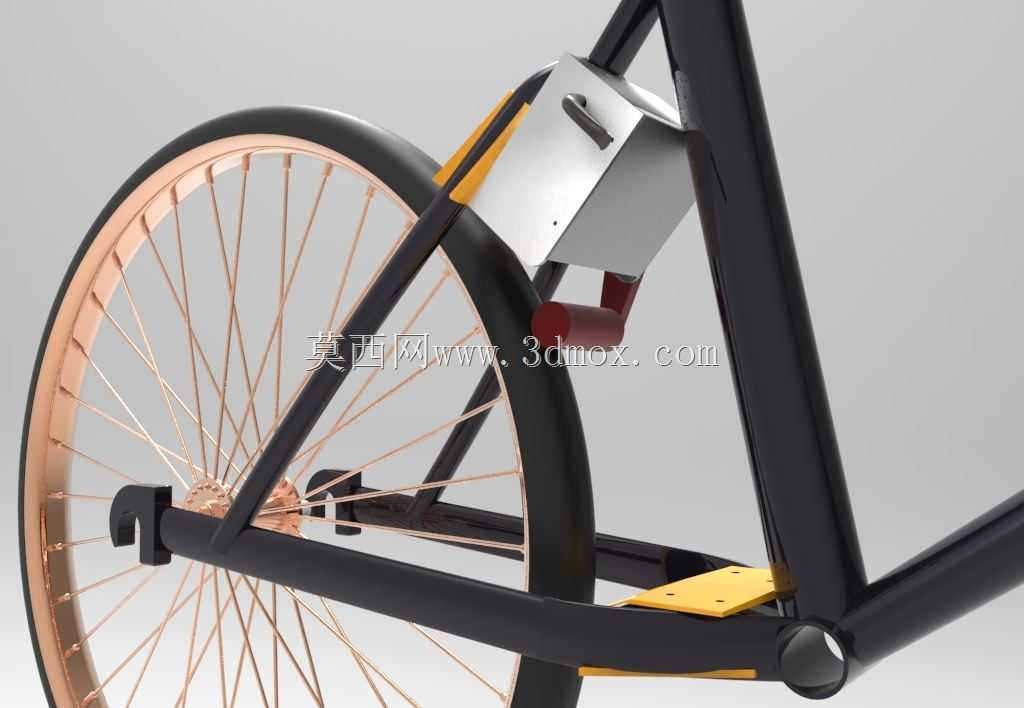

　　设计思路上没有采用复杂的一体化压铸结构，而是用弯折的金属板材拼接成半开放的防护壳体，一侧设置斜向的加强折边，既可以提升壳体整体的抗扭刚度，应对颠簸路面的冲击载荷，又能给动力单元的接线端留出足够的操作空间，方便后期维护时拆装接线。壳体一侧预留的走线缺口配合黑白格纹的防护波纹管，可将动力线、信号线从壳体内部引导至车把控制端与电池安装位，避免线路外露被剐蹭，同时波纹管的弯折特性可以适配不同车架的走线弧度，不会因为车架角度问题出现走线死折。

　　安装边界方面，壳体整体的宽度控制在120mm以内，不会超出自行车后轴的两侧宽度，避免骑行过程中剐蹭到骑行者的腿部或者路边障碍物；壳体的纵向高度控制在80mm，安装后距离地面的最小间隙大于100mm，应对常见的路肩、坑洼路面不会出现托底磕碰的情况。动力单元的安装腔直径适配市面上常见的500W以内低速轮毂电机或者中置电机的定子转子组件，腔体内侧预留有3mm的间隙用于填充减震缓冲垫，吸收动力单元运转时产生的震动，降低骑行过程中的共振噪音。

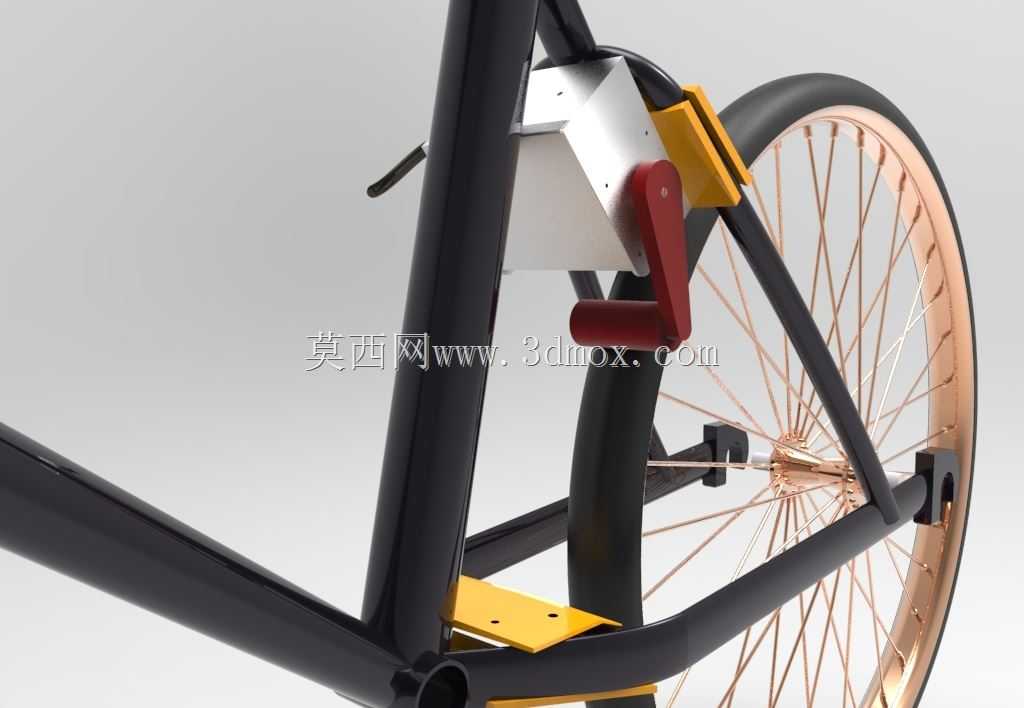

　　结构细节上，壳体两端的安装孔位做了翻边处理，提升孔位的结构强度，避免长期受力出现孔位变形；斜向加强折边与壳体主侧板之间采用折弯一体成型，没有额外的焊接接缝，既减少了加工工序，又避免焊接位置出现应力集中导致的开裂问题。走线位置的缺口处做了圆角钝化处理，不会割破波纹管的外层防护层，延长线路的使用寿命。实际装配时，只需要先将动力单元固定在壳体内，接好引线后套上防护波纹管，再通过壳体上的四个安装孔用U型螺栓固定在车架的对应位置即可，不需要复杂的专用工具，普通爱好者借助常用的内六角扳手、活动扳手就能完成全部装配流程。

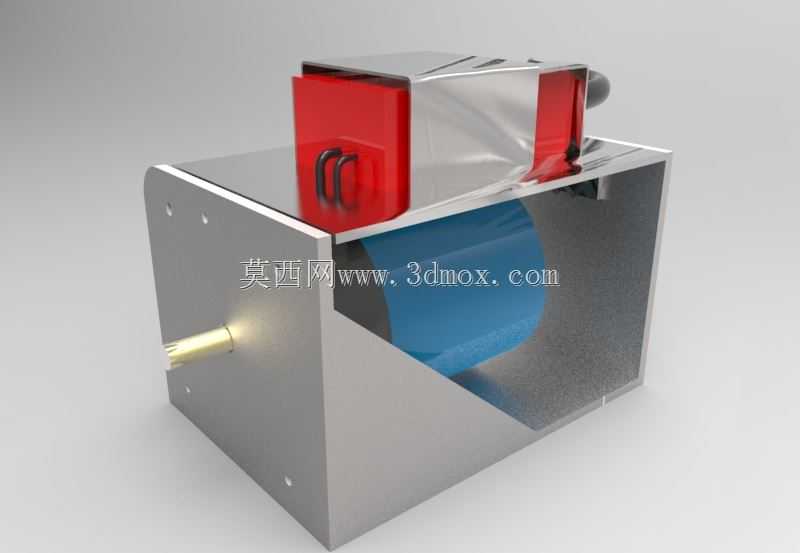

　　针对户外使用的场景，壳体的板材选用了冷轧钢板材质，表面做喷塑处理，可以应对雨天骑行的泥水侵蚀，不会轻易出现锈蚀问题；半开放的结构设计也能保证动力单元运转时的散热需求，避免封闭结构导致的热量堆积，延长动力单元的连续工作时长。不同于成品电助力车的专用动力结构，这套DIY模组的适配性更强，不需要匹配特定型号的车架，只要安装位置的空间尺寸满足边界要求就能安装使用，给个人改装提供了足够的灵活度。
