钻井检测用防水摄像头防护外壳结构

　　在油气钻井、水文地质勘探、矿山井下探测等作业场景中，井内工况复杂，存在高压水流、泥浆冲刷、硬质颗粒磕碰、腐蚀性介质侵蚀等多重恶劣因素，常规摄像检测设备直接下井极易出现镜头污损、电路进水、壳体磕碰变形等问题，直接导致检测中断、设备报废，甚至影响井内故障排查的进度，这类防水摄像头外壳正是为适配井下可视化检测需求开发的防护结构件。

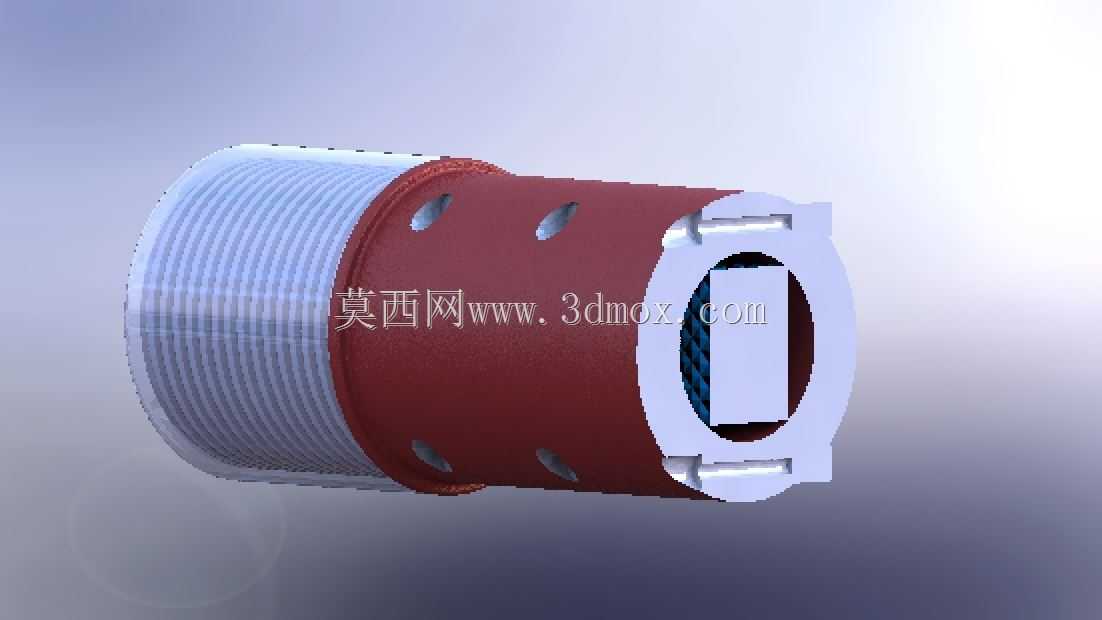

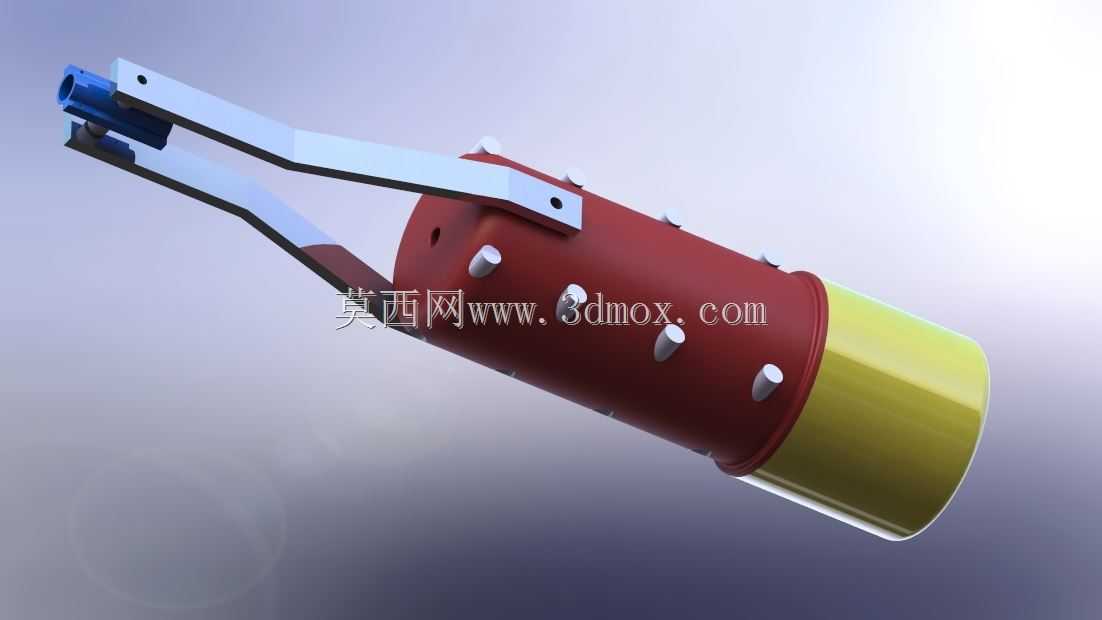

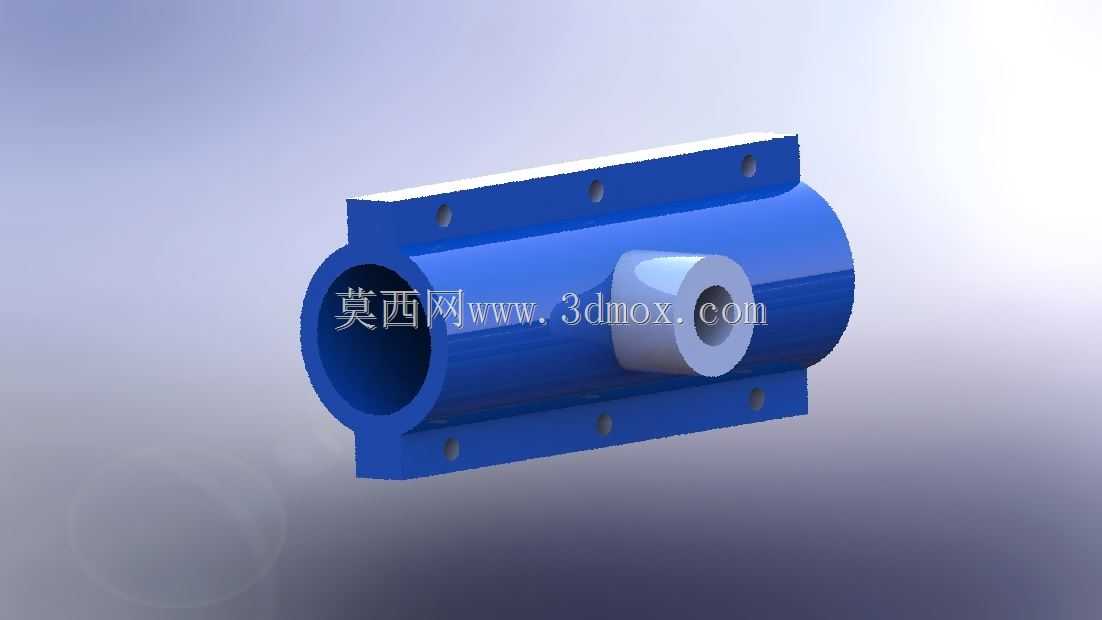

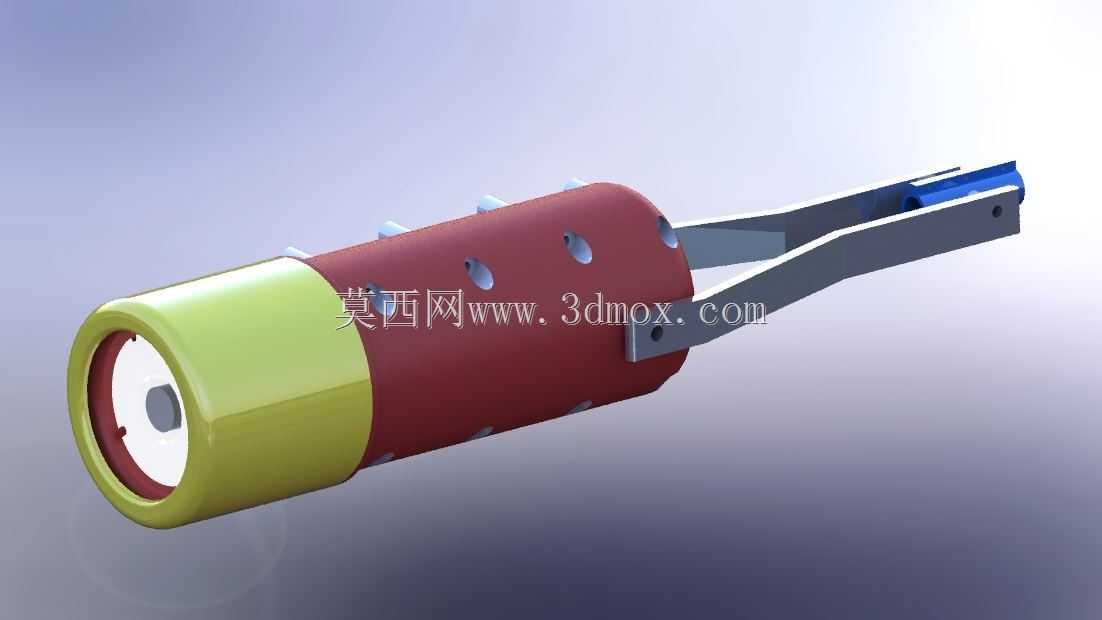

　　从实际使用需求出发，该壳体首先要满足IP68级以上的防水密封要求，同时要承受井下数米至数百米深度的静水压力，还要耐受下放、提升过程中与井壁的剐蹭碰撞，因此结构设计上做了多维度的考量。壳体整体采用分段式同轴结构，左端设置外螺纹连接段，用于和井下检测设备的推杆、牵引杆或者配套的扶正器做刚性连接，螺纹段做了加厚处理，避免连接受力时出现螺纹滑牙、断裂的问题，螺纹根部预留了密封槽，可加装O型密封圈，保证连接部位的水密性。中间段为主体防护腔，采用壁厚均匀的筒状结构，外部做了酒红色硬质氧化层处理，提升耐磨、耐腐蚀性能，筒壁上均匀开设四个椭圆形通孔，并非减重设计，而是用于平衡壳体内部与外部的压力差，避免下井过程中内外压差过大挤压损坏内部摄像模组，同时也可作为内部线缆的走线辅助固定位，减少线缆在壳体内的晃动磨损。右端为镜头安装端，采用内凹式台阶结构，镜头安装位比壳体端面内缩一定距离，可避免下放过程中井壁凸起直接磕碰镜头镜片，台阶处预留了密封胶圈安装槽，镜头装入后通过压圈压紧胶圈实现端面密封，同时端面上设置四个对称的卡扣凸台，用于和前端的透明保护罩做快拆式连接，无需额外螺丝固定，方便现场快速更换被刮花的保护罩，减少井下作业的停机等待时间。

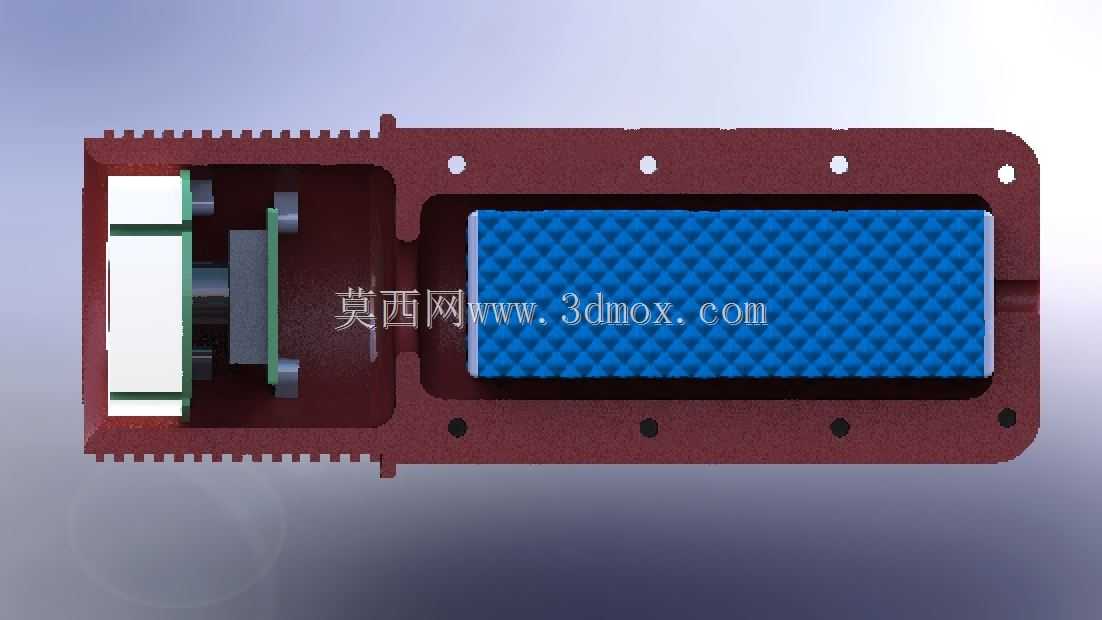

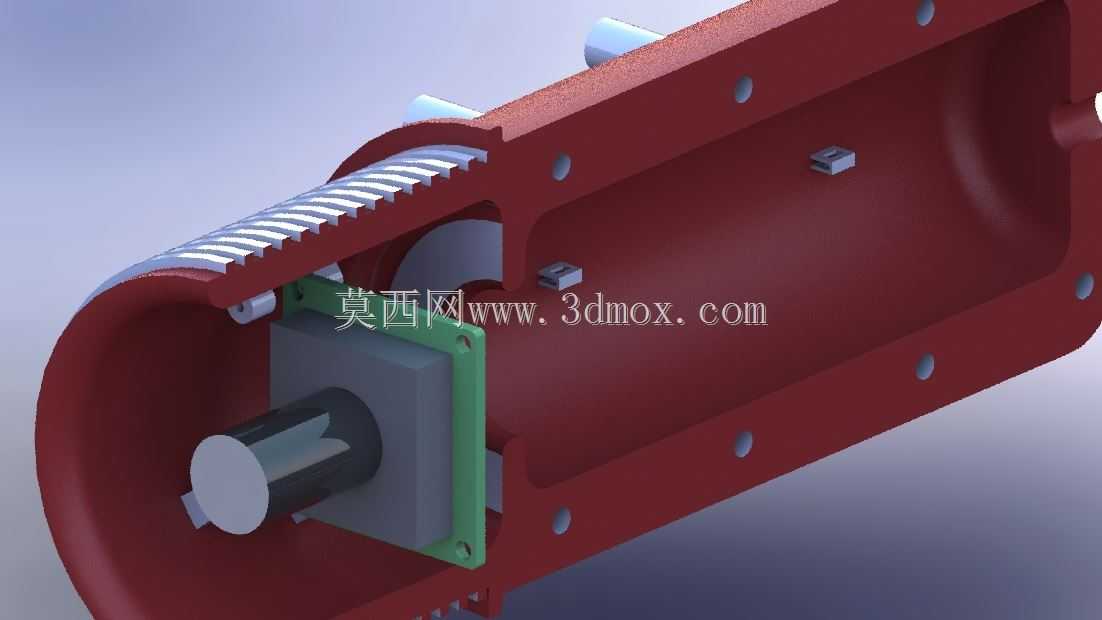

　　安装边界方面，该壳体的外螺纹规格适配常规井下检测推杆的标准连接螺纹，整体外径控制在常规小口径钻井的最小通过尺寸范围内，可适配直径100mm以上的井道检测作业，内部腔体尺寸可容纳常规尺寸的高清摄像模组、补光LED板以及信号传输线路，腔体内壁预留了模组安装的螺柱孔，可直接通过螺丝固定摄像组件，无需额外做结构改装。设计过程中充分考虑了井下作业的维护便利性，所有密封部位均采用标准件密封，易损的前端保护罩为可替换结构，壳体主体采用高强度铝合金材质，兼顾结构强度与轻量化要求，避免整体重量过大增加下放牵引的负载，同时金属材质也可辅助内部摄像模组散热，避免长时间工作下模组过热导致的画面模糊、寿命缩短问题。实际作业中，该壳体可有效隔绝井下泥浆、高压水的侵入，抵御井壁的剐蹭磕碰，为内部摄像检测单元提供稳定的防护，保障井下可视化检测作业的顺利开展，帮助作业人员清晰获取井壁破损、套管错位、落物位置等关键影像信息，为钻井故障排查、井身质量检测提供可靠的硬件支撑。
