工业电气元件安装支撑框架结构设计

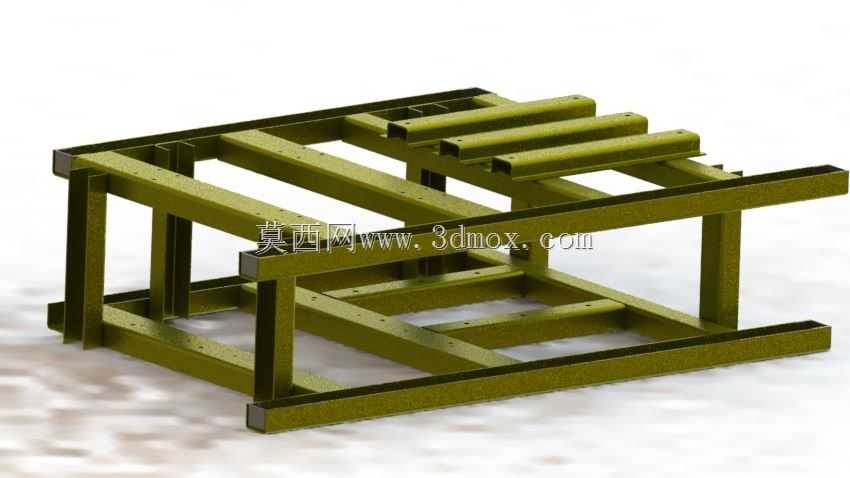

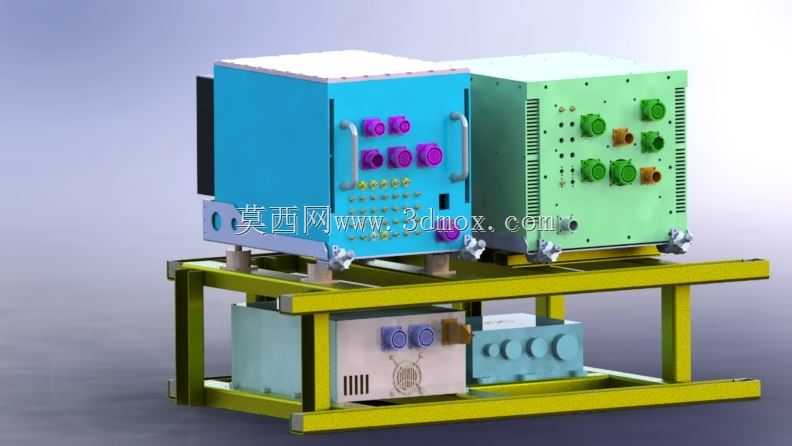

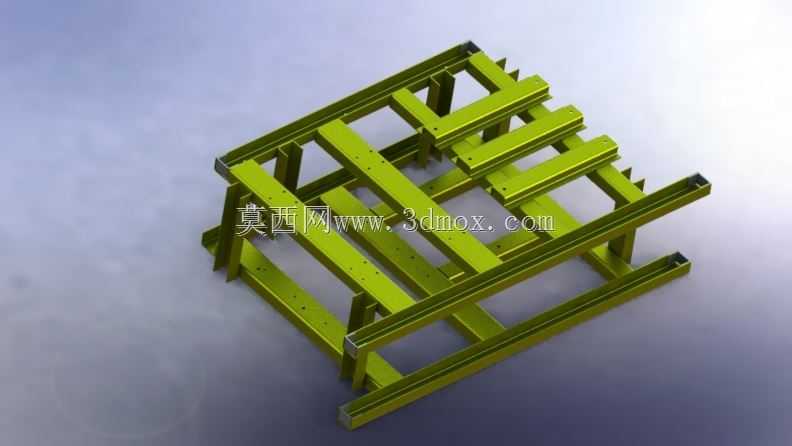

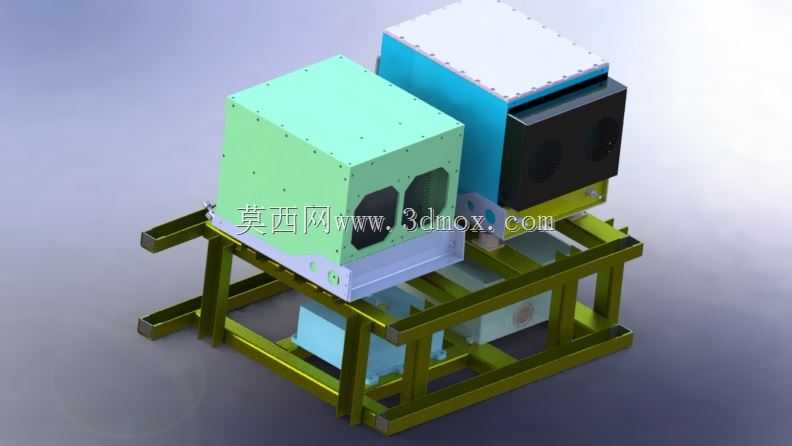

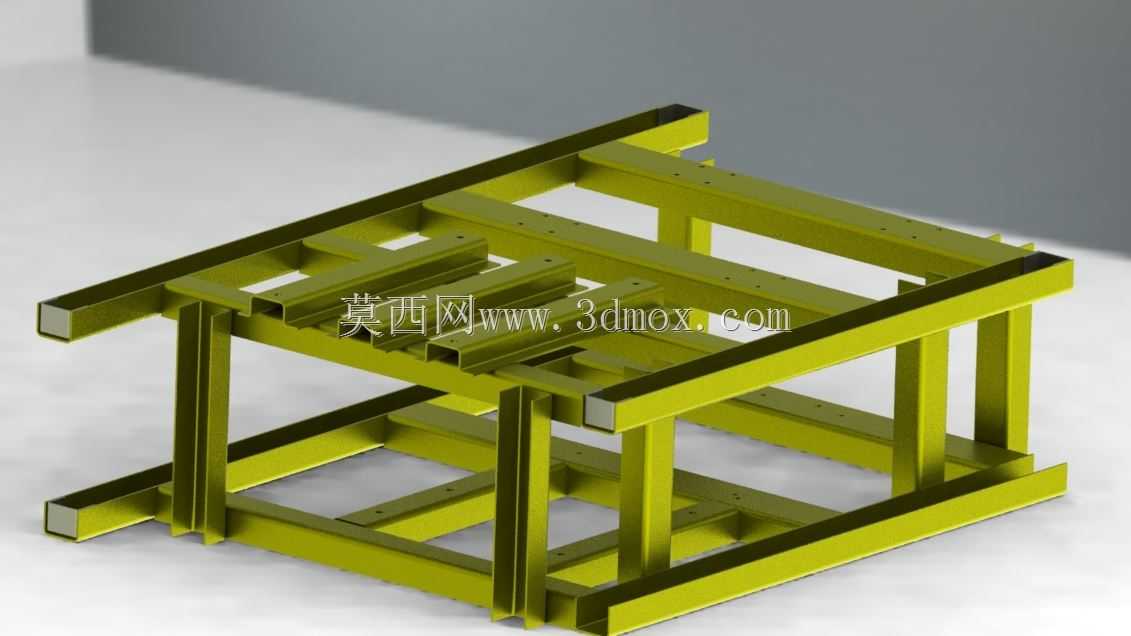

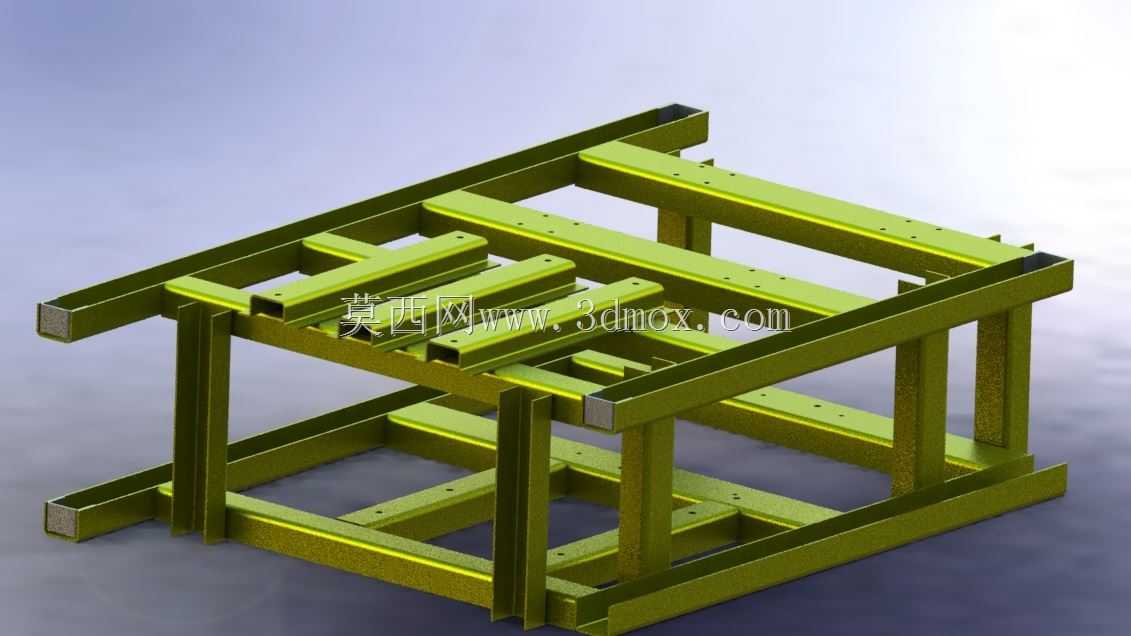

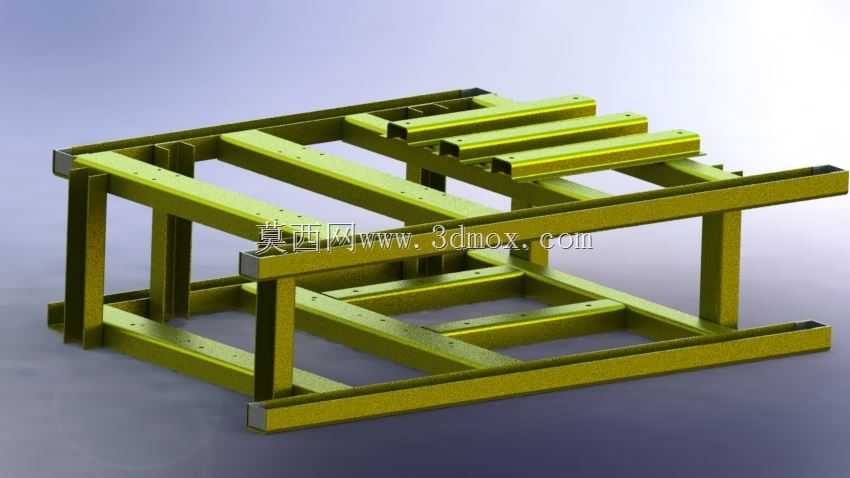

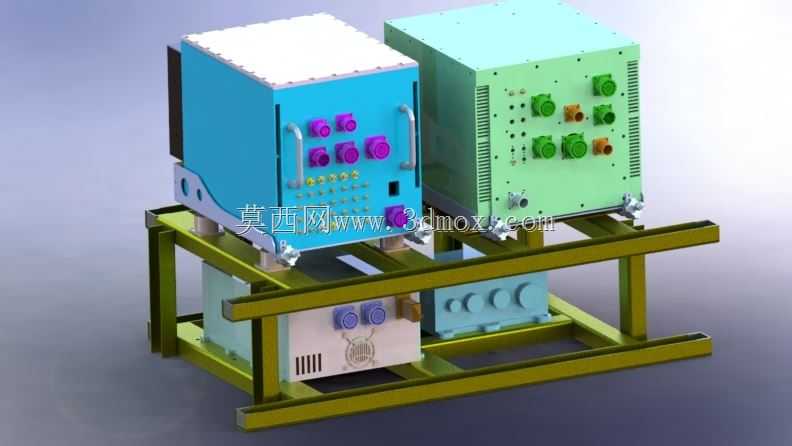

　　在工业电气配套安装场景中，这类框架结构是电控系统集成环节的核心承载构件，多数应用在车间生产线的旁置电控柜内部、独立电气控制站的安装层架，或是大型设备的机载电气元件安装位，用来承装断路器、接触器、接线端子排、小型继电器模组这类常规低压电气元件，部分重载款型也可承载开关电源、小型变压器这类重量稍大的电气部件，替代传统零散安装的角铁支架，实现电气元件的规整排布，减少现场安装的配焊、打孔工作量。从结构设计逻辑来看，整个框架采用等截面型材拼接成型，主承载梁沿框架长度方向通长布置，根据待安装元件的排布间距设置横向分隔梁，每道分隔梁上预留的安装孔位间距匹配常规电气元件的标准安装尺寸，不需要现场二次加工即可直接通过螺栓固定元件。

　　竖向支撑柱采用与主梁同规格的型材，在框架四角及中间荷载集中位置布置，上下两层边框形成闭合的矩形受力结构，避免单侧受力出现的框架扭曲变形，底部边框预留的固定孔可将整个框架直接固定在电气柜安装梁或是设备基座的预埋板上，安装边界适配市面上主流的标准电控柜内安装尺寸，不需要额外做转接件适配。实际使用过程中，这种框架结构的受力冗余量经过校核，常规排布下每米长度的承载能力可满足多数低压电控系统的元件重量需求，梁体之间的镂空结构既可以减轻框架自身重量，也能给电气元件留出足够的散热空间，避免元件工作时产生的热量在封闭空间内积聚，同时方便后期运维时的线路梳理与元件更换，操作人员可以从框架的侧面、正面直接触达所有安装位的元件接线端，

　　不需要拆除额外的遮挡结构。设计阶段针对型材的拼接位置做了焊口避让处理，所有焊接位置都设置在型材的非安装面，不会因为焊疤凸起影响元件的贴合安装，拼接处的焊缝采用连续角焊缝，焊后做打磨整平处理，表面做防锈喷塑处理，适配车间多粉尘、轻度潮湿的工作环境，长期使用不会出现锈蚀掉漆的问题。框架的分层梁高度可以根据实际安装的元件高度做灵活调整，设计时预留的通用安装孔位支持不同尺寸元件的混装，不需要针对单一元件单独定制支架，大幅降低电控集成的物料种类与安装工时。从安装边界来看，框架的整体外形尺寸适配标准柜内的安装空间，宽度方向预留出与柜体内侧走线槽的安全间隙，不会挤压线路排布空间，深度方向与柜门关闭后的安全距离匹配，

　　避免元件凸出触碰柜门引发安全隐患，底部的安装孔位采用长圆孔设计，允许安装时存在少量的位置偏差，降低现场安装的对位难度。这类框架结构除了应用在固定式电控柜内，也可作为移动式电气测试台的承载框架，配合底部脚轮组成可移动的电气测试工位，满足车间内多点位临时调试的电气元件安装需求，结构的通用性较强，可根据实际使用场景调整梁体的排布密度与整体尺寸，不需要重新做整体受力结构的重新设计，仅需调整横向分隔梁的数量与间距即可适配不同的元件排布方案。
