小型滚筒式表面强化旋转喷丸设备结构

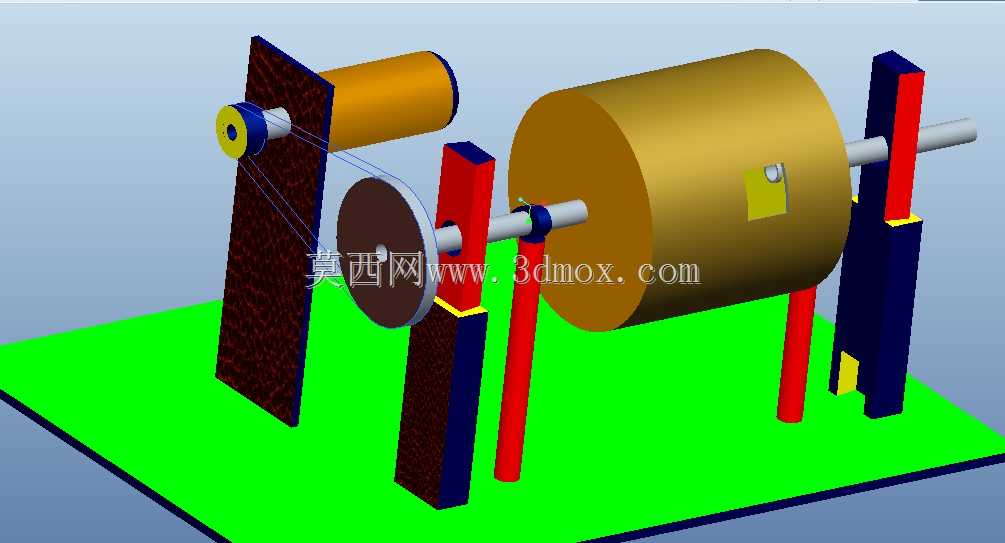

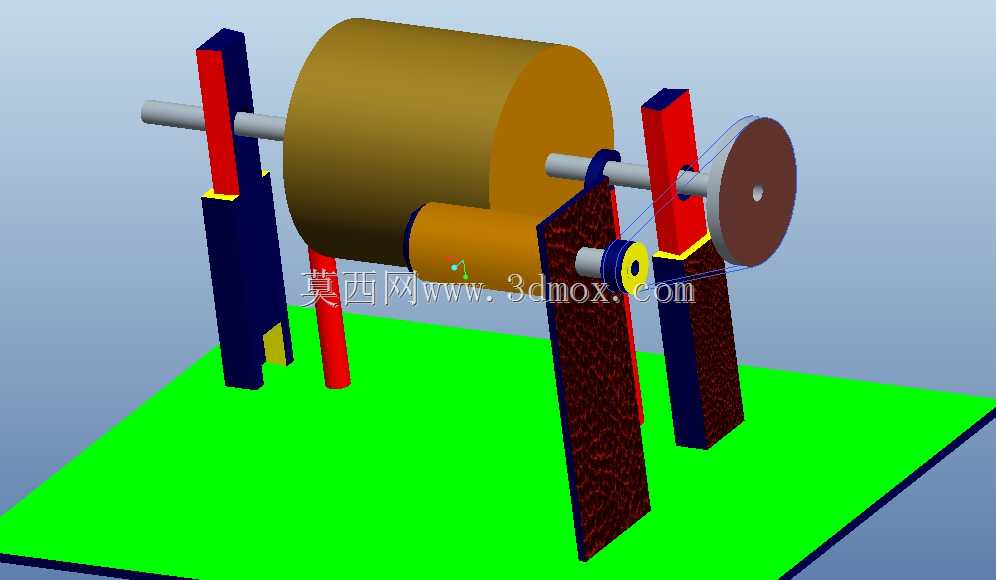

　　在五金小件、小型紧固件、异形冲压件的批量表面处理工序中，这类小型旋转喷丸结构的应用场景十分明确，它不需要复杂的上下料流水线，适配小批量多批次的工件表面强化作业，常见于小型五金加工厂、机修车间的表面处理工位，用来完成工件表面的喷丸硬化、去除氧化皮、消除内应力的工序，相比大型通过式喷丸设备，它的占地更小，部署灵活，不需要专门的设备基础，普通硬化水泥地面即可放置安装。从结构功能来看，这套设备的核心工作单元是卧式布置的喷丸滚筒，工作时滚筒持续低速旋转，带动内部装载的工件不断翻转，保证每个工件的各个表面都能充分接触弹丸，避免出现局部处理不到位的死角；设备搭载的凸轮与从动件机构专门用来产生规律振动，振动传递到滚筒内部后，

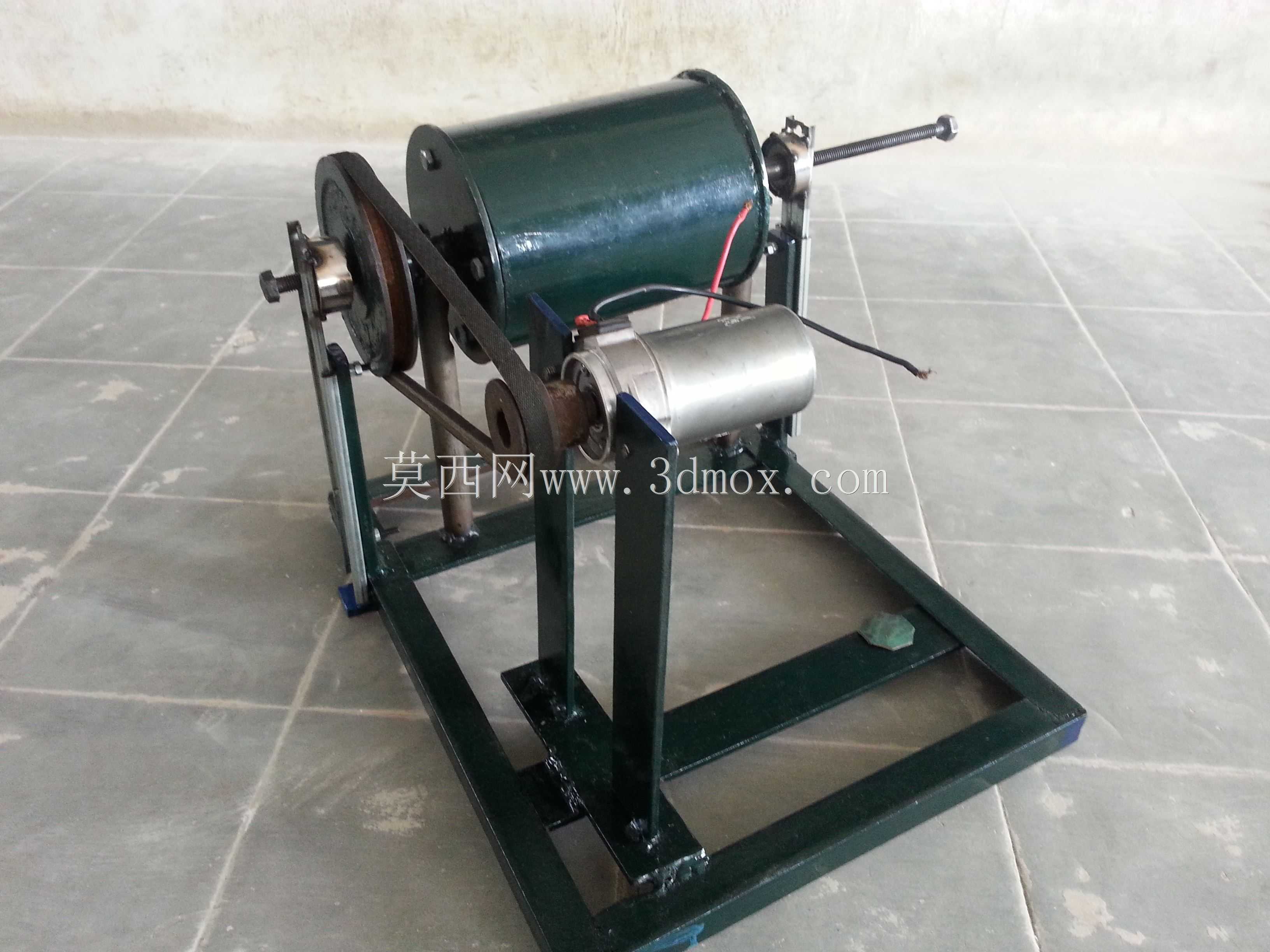

　　既能避免小型工件在翻转过程中互相卡滞、堆叠，也能让弹丸在滚筒内分布更均匀，提升喷丸处理的一致性，同时振动还能让完成处理的工件和弹丸更好地分离，减少弹丸随工件带出的损耗。整套设备的动力分为两部分，滚筒旋转的动力通过带传动结构传递，带传动的缓冲特性可以避免滚筒卡滞时瞬间过载损坏动力部件，下方布置的动力单元为振动机构提供动力，两个动力单元独立固定在框架式机架上，机架采用型钢焊接成型，整体为矩形落地结构，底部的框架边框向外延伸出安装边，可通过膨胀螺栓与地面固定，抵消设备运行时振动产生的位移，机架的支腿高度经过匹配设计，让滚筒的中心高度处于人工操作的舒适区间，方便操作人员手动完成装料、卸料的操作。从设计思路上看，

　　这套结构优先考虑了小型加工场景的实用性，没有采用复杂的自动上料、弹丸自动分选回收结构，所有结构都围绕核心的喷丸强化功能展开，滚筒的端盖采用快拆式锁紧结构，手柄式的锁紧杆不需要额外工具就能完成开合，装料卸料时操作十分便捷；传动部分的带轮外侧预留了安全防护的安装位，实际生产中加装防护罩后即可避免传动部件外露带来的安全隐患，电气走线沿机架的型钢内侧布置，减少线路被弹丸击打破损的风险。从安装边界尺寸来看，整套设备的长度控制在一米二以内，宽度在六十公分左右，整体高度不超过九十公分，占用的车间平面空间不足一平米，对车间的空间要求极低，甚至可以直接布置在热处理工位的旁边，工件完成热处理后直接转入喷丸工序，减少车间内的工件转运距离。

　　设备的滚筒内壁做了耐磨处理，能够长期承受钢丸的持续冲击，延长核心部件的使用寿命，滚筒的转速经过匹配设计，转速过低会导致工件翻转不充分，表面处理均匀性差，转速过高则会让工件在离心力作用下贴在筒壁上，无法实现充分翻转，因此传动比的设计经过了实际工况验证，保证滚筒转速处于合理区间。振动机构的凸轮轮廓曲线经过优化，产生的振动幅度不会过大导致弹丸溅出滚筒，同时又能达到打散堆叠工件、均匀弹丸分布的效果，从动件与滚筒的接触位置采用了耐磨缓冲垫，避免长期刚性接触导致滚筒外壁出现磨损凹陷。机架的焊接结构做了应力消除处理，减少长期振动带来的焊缝开裂风险，所有的转动部位都配置了自润滑轴承，日常维护只需要定期检查轴承润滑状态、传动带张紧度即可，维护成本很低，非常适合小规模生产场景下的长期使用。
