可上下楼梯的载人代步轮椅结构设计

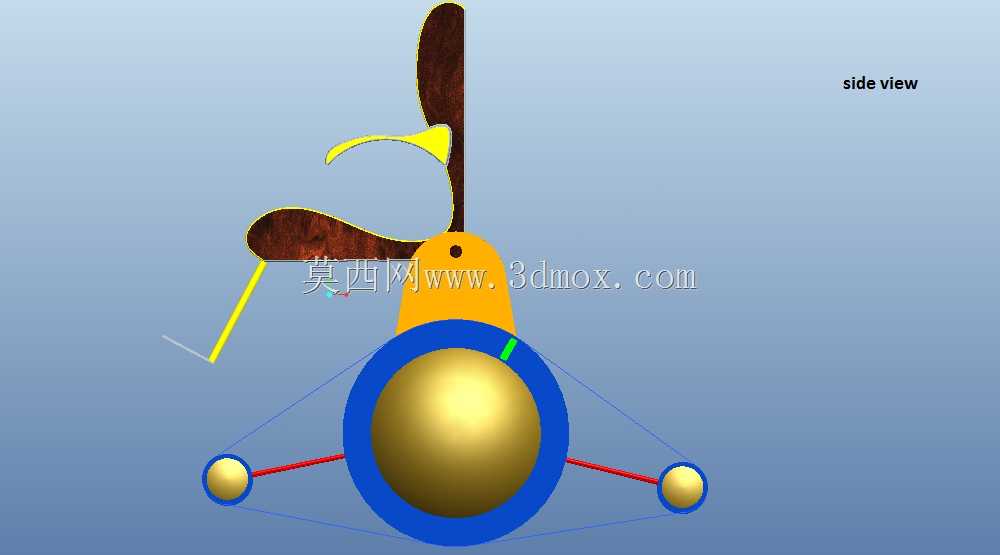

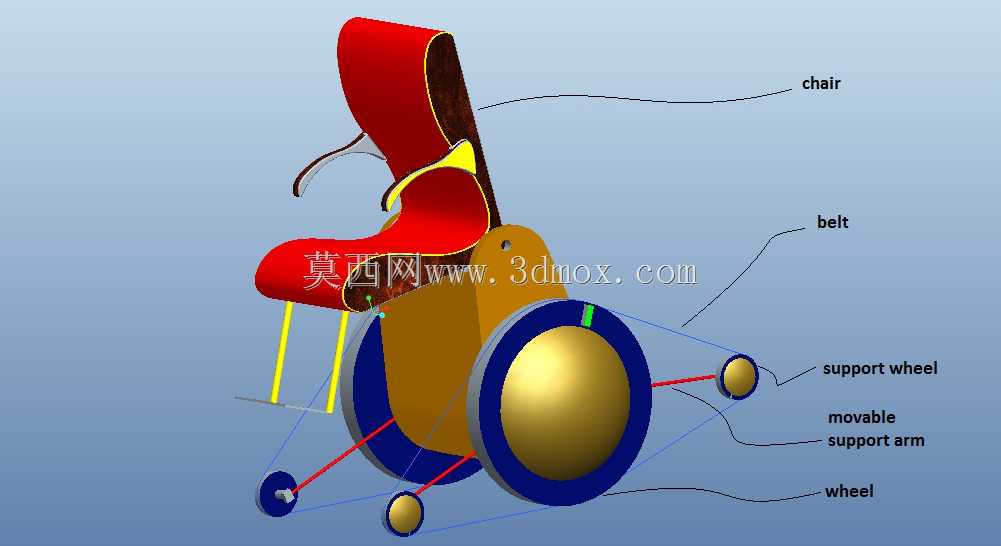

　　这款爬楼轮椅的设计初衷，是解决普通轮式代步设备无法跨越台阶障碍的痛点，在老旧小区无电梯楼栋、户外带台阶的公共场景中，为行动不便群体提供独立通行的可能。不同于平地使用的常规轮椅，它的核心行走机构采用了行星轮组式的爬楼结构，三组小轮呈等边三角形排布在主轮架上，平地行进时单组小轮接触地面，和普通轮椅轮组的滚动阻力接近，推行或自驱的手感不会过于沉重；遇到台阶时，轮组会以中心轴为支点做行星转动，每组小轮依次搭住台阶的踏面与踢面，通过轮组的公转实现逐阶爬升，不需要额外搭建坡道，也不需要陪护人员施加过大的抬升力，单人陪护即可辅助完成上下楼动作。

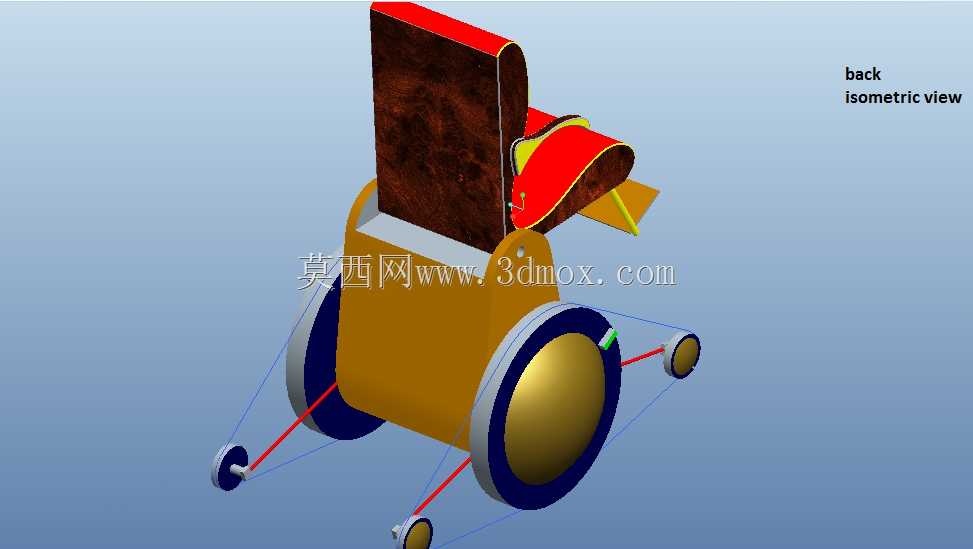

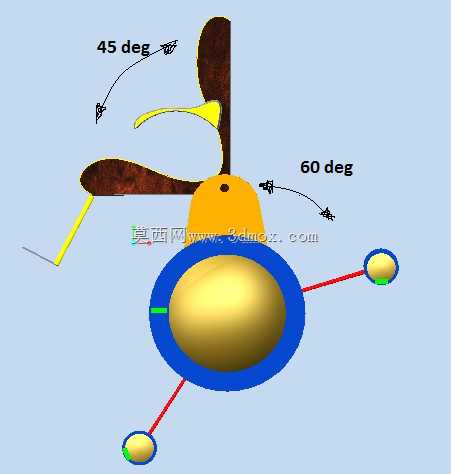

　　从结构布局来看，座椅部分设置在整机重心偏上的位置，爬楼过程中重心会随轮组转动小幅偏移，设计时特意将座椅的安装座做了可自适应调平的铰接结构，配合下方的重心配重块，保证轮组在台阶上转动时，座椅始终保持接近水平的状态，避免乘坐者出现前倾或后仰的失重感。扶手位置集成了行进控制拨杆与刹车手柄，自驱状态下乘坐者可以单手控制行进方向与速度，刹车采用了抱刹与棘轮止动双重结构，在台阶上停留时棘轮卡爪会卡住轮组的定位齿，不会出现溜坡下滑的风险。

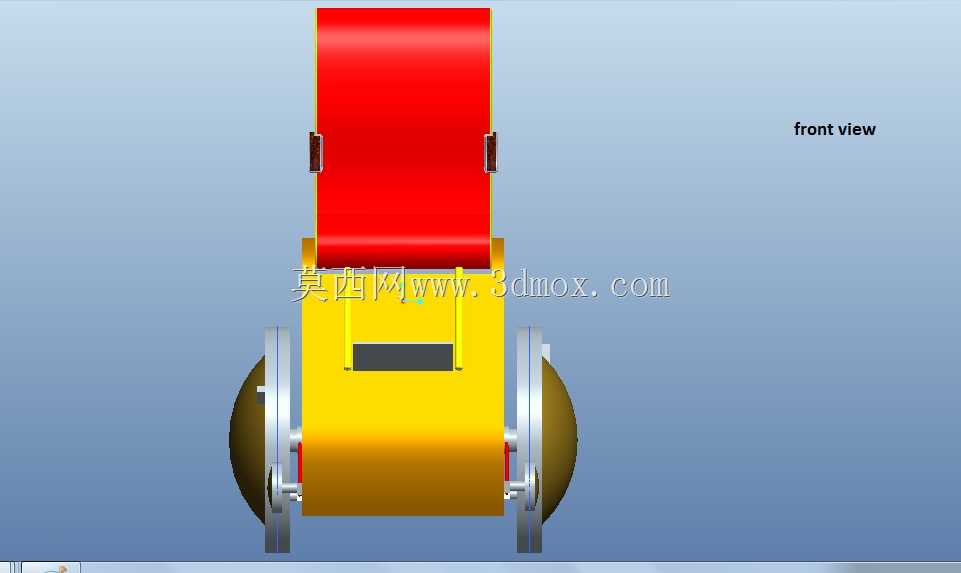

　　尺寸边界上，这款轮椅的整机宽度控制在650mm以内，适配国内多数居民楼的楼梯净宽要求，不会在楼梯转角处出现卡滞；轮组的单阶爬升高度适配150-200mm的常规民用台阶高度，踏面深度只要超过240mm就能保证轮组有足够的搭接面积，不会出现踏空的情况。座椅的座面高度距离地面450mm，和普通家用座椅的高度接近，方便乘坐者从床、沙发等位置平移到轮椅上；靠背做了15度的后倾角度，长时间乘坐也不会对腰椎造成过大的压迫，扶手可以向上翻起，方便乘坐者侧向移位。

　　轮组的材质选用了高强度工程塑料搭配橡胶防滑胎面，既保证了轮架的结构强度，又能在瓷砖、水泥等不同材质的台阶面上提供足够的摩擦力，不会在爬升过程中出现打滑。整机的底部框架采用了铝合金方管焊接结构，在保证整体刚性的前提下控制了整机重量，陪护人员在平地推行或者需要短距离抬动时不会过于费力。前轮采用了万向脚轮结构，平地转向时的回转半径控制在800mm以内，在室内狭窄的过道中也能灵活转向，不需要过大的操作空间。

　　在实际应用场景中，这款设备不仅能用于居民楼的上下楼通行，在户外遇到人行道台阶、景区台阶等无坡道的场景时，也能顺利通行，弥补了普通轮椅只能在平整路面行进的不足。设计过程中特意规避了履带式爬楼机构易损伤台阶面、平地行进阻力大的问题，行星轮组的结构在平地和台阶场景下都能兼顾使用体验，不需要额外切换行走模式，操作门槛更低，不管是乘坐者自己操作还是陪护人员辅助操作，都能快速上手。

　　安装调试时需要注意，行星轮组的三个小轮的安装同轴度误差要控制在0.5mm以内，否则爬楼过程中会出现轮组跳动、行进不平稳的问题；座椅调平机构的铰接轴要添加润滑脂，保证重心偏移时调平动作顺畅，不会出现卡滞；刹车的棘轮卡爪要保证和轮组定位齿的啮合深度超过3mm，才能在台阶上停驻时提供足够的制动力，避免安全隐患。整机的所有外露转动部件都加装了防护盖板，避免行进过程中衣物、手指被卷入转动结构，提升使用过程中的安全性。
