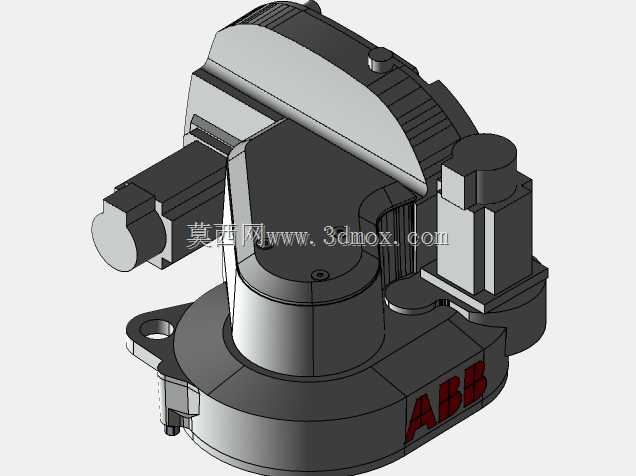

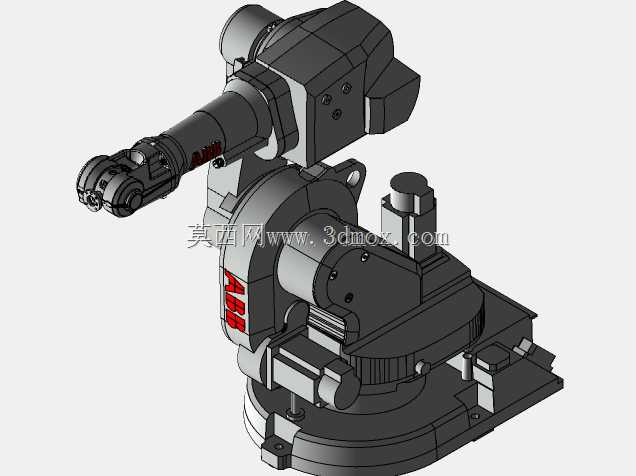

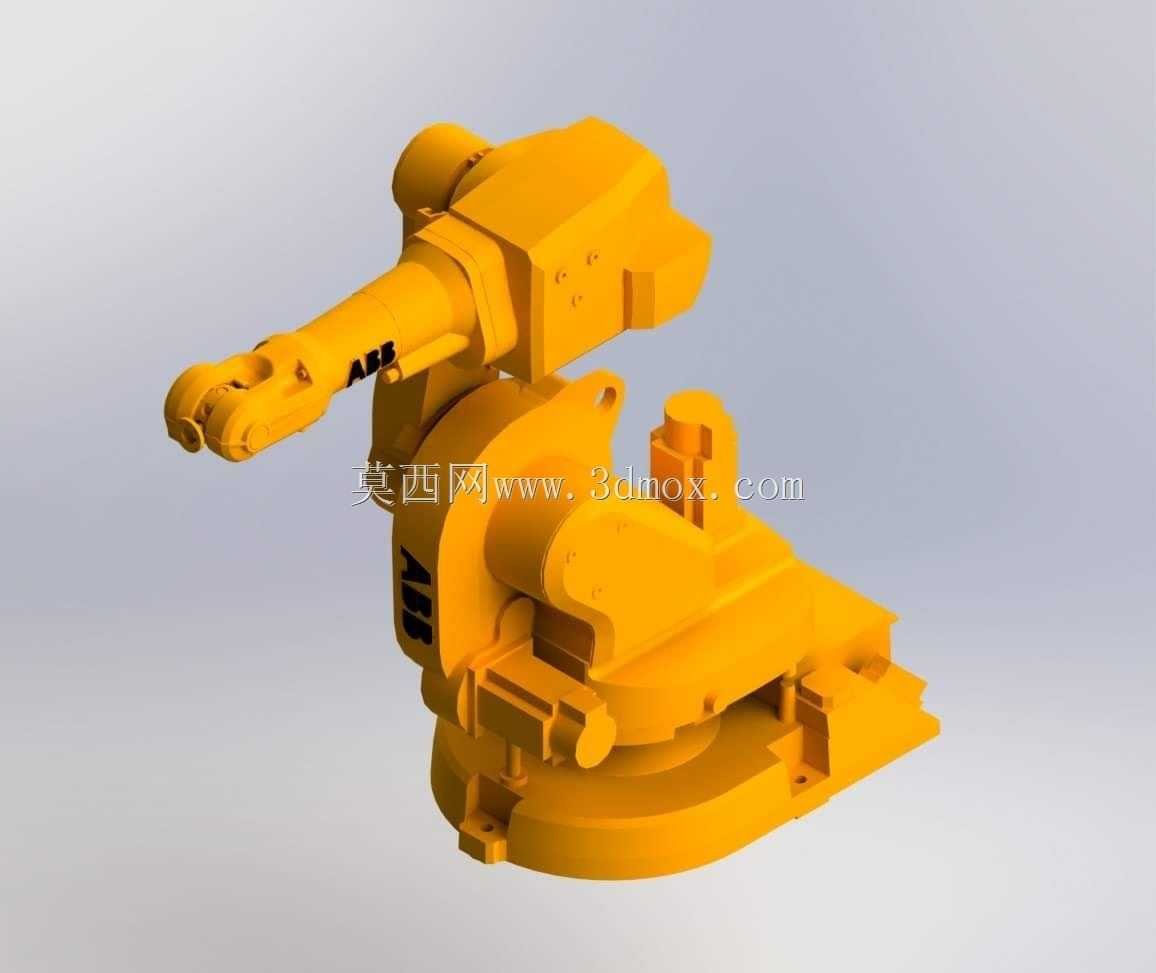

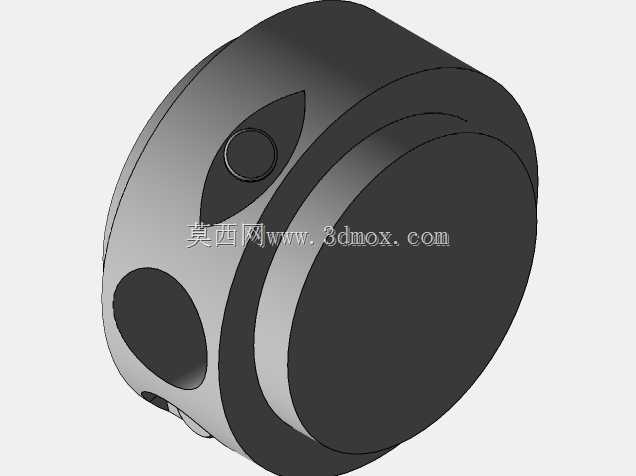

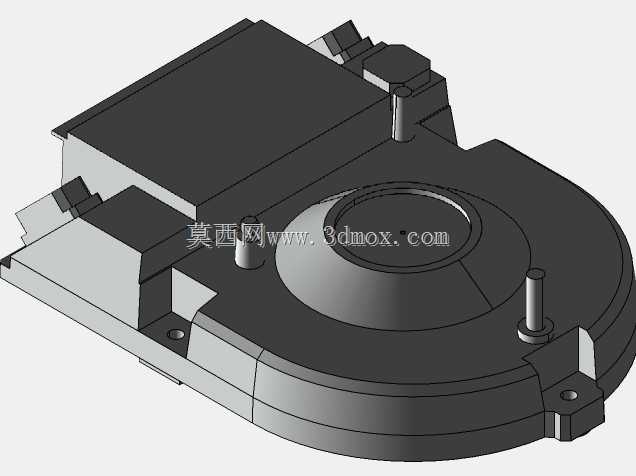

这款六轴关节式机械臂的结构设计,核心围绕中负载工况下的作业灵活性与重复定位精度做平衡,在3C电子零部件搬运、弧焊作业、涂胶工位以及小型零部件装配场景中适配性极强。从结构布局来看,底座采用大接触面的安装法兰设计,安装孔位围绕底座回转中心均匀排布,安装时需要匹配现场安装基座的平面度要求,通常基座平面度公差需控制在0.2mm以内,避免底座安装应力传导至关节减速器,长期运行影响关节精度。底座内部集成第一轴的伺服驱动与谐波减速器,回转支承采用交叉滚子轴承结构,可同时承受轴向、径向载荷与倾覆力矩,满足机械臂大臂伸展时的负载稳定性要求。大臂与底座的连接关节采用双密封结构设计,外侧为骨架油封防止车间切削液、粉尘进入关节腔,

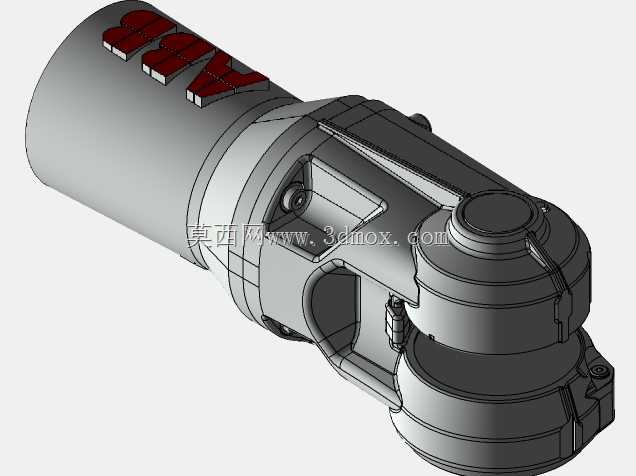

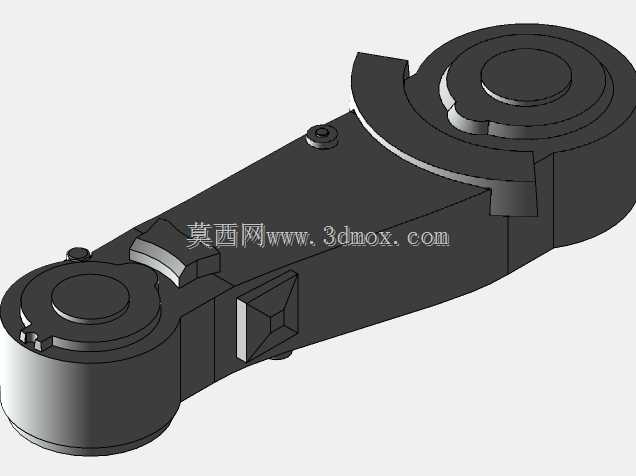

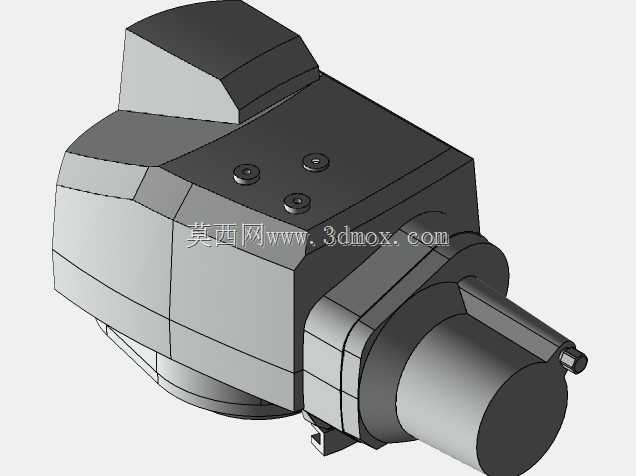

内侧为迷宫密封阻隔润滑脂泄漏,适配多数机加工、焊接车间的复杂工况。第二轴关节处设计有硬限位与软限位双重保护结构,硬限位采用聚氨酯缓冲块,可在软限位失效时吸收关节冲击,避免臂体碰撞造成结构损坏,大臂内部走线路径采用分段式拖链固定,线缆在关节回转过程中始终保持合理弯曲半径,避免长期弯折造成线缆芯线断裂。小臂部分采用轻量化的箱型焊接结构?不对,实际该款小臂为铸铝合金一体铸造成型,在保证结构刚性的前提下尽可能降低运动部分的惯量,提升第三、第四轴的响应速度,小臂末端的腕部结构采用中空走线设计,末端执行器的气管、线缆可从腕部中心穿过,避免外部走线在姿态调整时与周边工装、工件发生干涉。腕部三个关节的轴线交于一点,属于典型的球形腕结构,

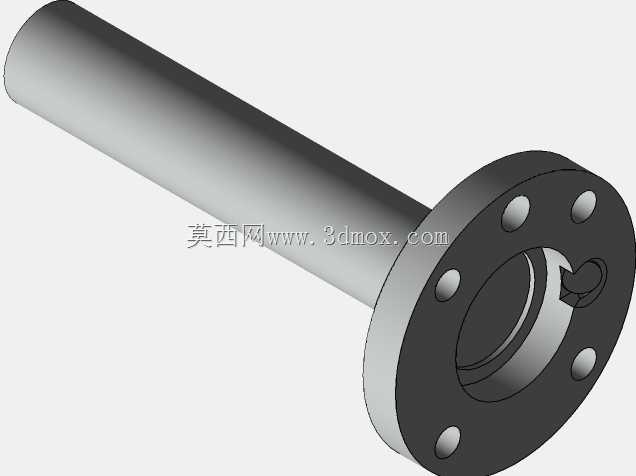

可实现末端任意姿态的调整,末端法兰采用标准ISO 9409-1-50-4-M6安装接口,可快速适配夹爪、焊枪、涂胶枪、打磨头等不同工艺的末端执行器,无需额外做转接法兰的定制设计,大幅缩短产线换型的调试周期。从安装边界来看,该机械臂的水平伸展半径覆盖1.4米左右的作业范围,垂直方向作业范围可覆盖底座安装面以上0.2米至1.6米左右的区间,在做产线布局时,需要在臂体最大运动包络线外预留至少100mm的安全距离,避免臂体运行过程中与周边安全护栏、输送线设备发生碰撞。关节驱动的选型匹配上,前三轴采用更大扭矩的伺服电机匹配大减速比谐波减速器,承担臂体自重与负载的主要载荷,后三轴采用小规格伺服电机,侧重末端姿态调整的响应速度与精度,
每个关节都集成了高精度绝对值编码器,断电后可记录当前关节位置,重新上电无需回零操作,减少设备重启的准备时间。在结构细节设计上,臂体所有外露的连接螺钉都采用内六角圆柱头螺钉,螺钉头部安装后不高出臂体外表面,避免臂体运动时螺钉头刮蹭周边线缆或工件,臂体表面采用工业级橘黄色烤漆处理,漆面厚度控制在80-120μm,具备一定的耐刮擦、耐切削液腐蚀能力,适配车间日常生产的清洁维护需求。针对弧焊场景的应用,臂体上预留了焊枪送丝管、防撞传感器的安装位,可直接集成标准的弧焊工艺包,无需额外在臂体上打孔做安装结构;针对搬运场景,腕部可适配不同行程的气动夹爪,配合底座侧方预留的气动接口、IO接口,可快速完成气路与控制信号的连接。整个臂体的质心设计尽可能靠近第一轴回转中心,降低第一轴回转时的偏载力矩,一方面可以降低第一轴伺服电机的功率需求,另一方面也能提升高速运动时的整机稳定性,减少运行过程中的振动。关节处的润滑脂注油嘴都设置在便于维护的位置,日常保养时无需拆解臂体护罩即可完成润滑脂的补充,降低设备的后期维护成本。
