分离式圆锥滚子轴承三维结构设计

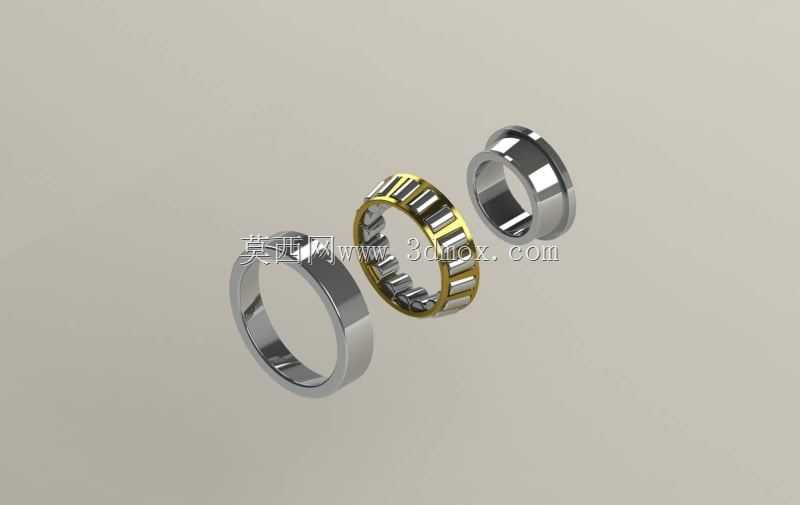

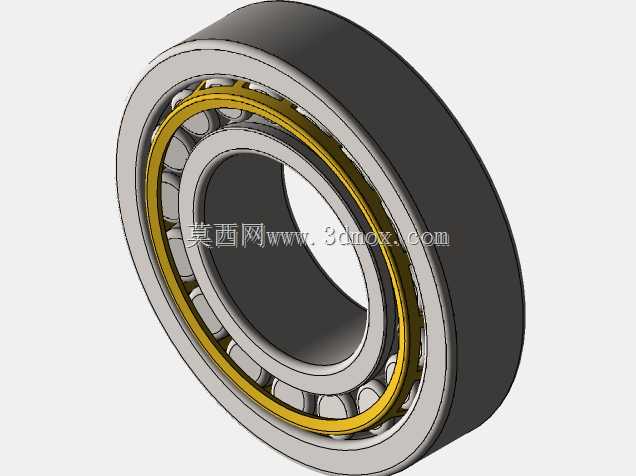

　　在矿山输送辊道、重载商用车驱动桥、机床主轴箱、冶金轧机辊系这类存在复合载荷的传动场景中，径向与轴向载荷的联合作用始终是支承部件选型的核心考量点，圆锥滚子轴承凭借可同时承受径向与单向轴向载荷的特性，成为这类工况下的核心支承零件。这套三维结构完整还原了分离式圆锥滚子轴承的装配关系，将内圈、保持架、圆锥滚子组件与外圈做了独立的结构拆分，能直观呈现各零件的配合逻辑，方便设计人员快速理解其载荷传递路径。

　　从实际使用场景来看，这类轴承常成对安装使用，可通过调整内圈与外圈的轴向相对位置来设置合适的预紧量，抵消传动过程中的轴向窜动，提升支承刚性。比如在商用车的差速器输入端，一对正装的圆锥滚子轴承既要承受齿轮啮合产生的径向冲击力，还要平衡斜齿传动带来的轴向分力，预紧量的控制直接影响齿轮啮合精度与轴承使用寿命，过松会导致齿轮啮合间隙过大产生异响，过紧则会造成轴承发热抱死。这套模型将保持架的兜孔结构、滚子的锥面角度、内外圈的滚道锥度都做了精准还原，设计人员可以直接参考其结构比例，快速完成适配自身安装空间的改型设计。

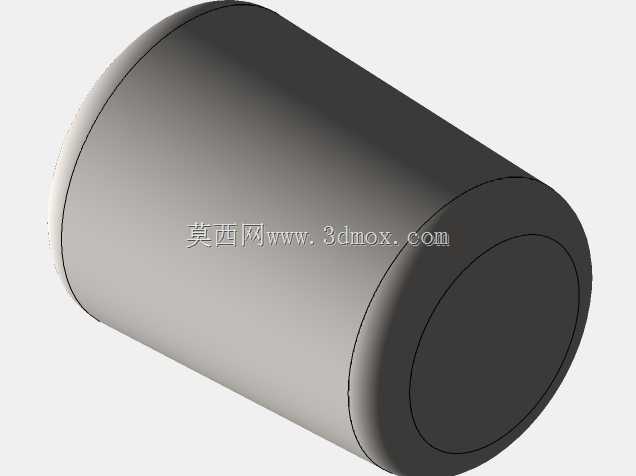

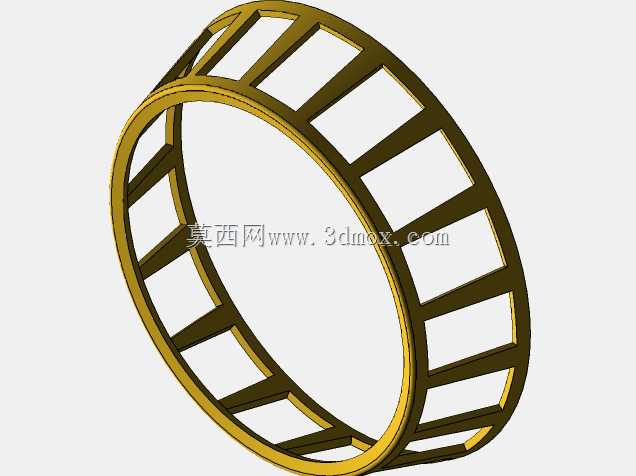

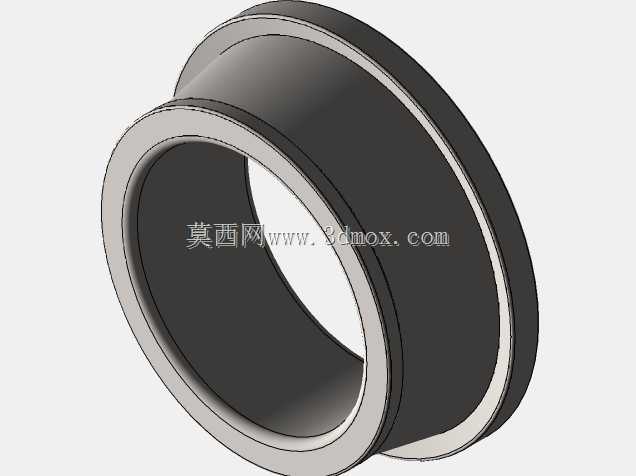

　　设计思路上，圆锥滚子轴承的核心是滚道锥面的母线延长线需与轴承轴线交汇于同一点，保证滚子在滚道上做纯滚动，避免滑动摩擦造成的早期磨损。模型中滚子的大端与内圈挡边的配合间隙也做了写实呈现，这个间隙是存储润滑脂、容纳磨损碎屑的关键空间，间隙过小会导致润滑不足，滚子端面与挡边产生干摩擦，间隙过大则会造成滚子倾斜，降低承载能力。保持架采用的是窗式冲压结构，兜孔的弧度与滚子锥面完全贴合，既能均匀分隔滚子避免相邻滚子碰撞摩擦，又能在轴承安装时将滚子与内圈组件连为一体，方便装配作业。

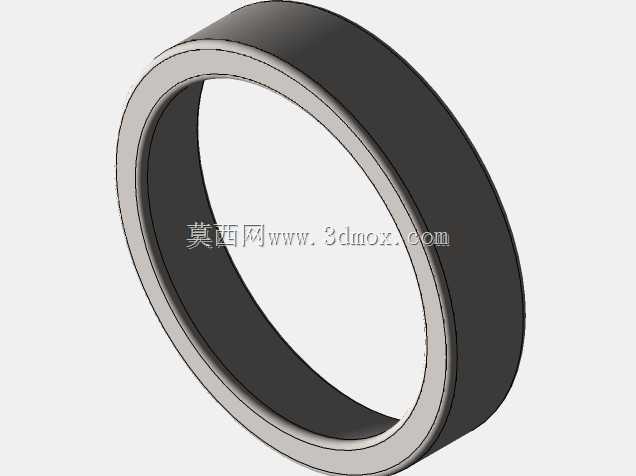

　　从安装边界来看，这类分离式轴承的内圈组件与外圈可分别安装到轴颈和轴承座孔中，安装时可通过测量内圈端面与外圈端面的凸出量来计算预紧垫片的厚度，适配不同工况的刚性需求。模型中内外圈的配合面都做了粗糙度对应的结构示意，与轴颈配合的内圈内孔通常采用过盈配合，与轴承座配合的外圈外孔多采用过渡或间隙配合，方便拆装维护。在实际选型中，设计人员需要根据轴的直径确定轴承的内径尺寸，根据轴承座的安装空间确定轴承的外径与宽度，再结合载荷大小、转速范围选择合适的滚子数量与接触角，接触角越大的轴承轴向承载能力越强，对应的极限转速会有所降低。

　　在三维建模过程中，这类零件的建模难点在于圆锥面的参数化匹配，滚子的锥角、内外圈滚道的锥角需要保持严格的几何对应关系，否则装配后会出现干涉或者间隙不均的问题。这套模型的各零件配合面都做了精准的公差带示意，能帮助初级设计人员快速理解圆锥滚子轴承的装配逻辑，避免在改型设计中出现几何参数不匹配的问题。同时，拆分式的结构展示也方便用于装配培训、技术方案演示，让非设计岗位的装配、维护人员也能快速理解轴承的内部结构，掌握正确的安装拆卸方法，避免因暴力安装导致的滚道损伤、滚子卡滞等问题。在润滑方式选择上，低速重载工况多采用脂润滑，高速工况则采用油润滑，模型中内圈挡边与滚子端面的间隙结构也对应了润滑介质的流动通道，能帮助设计人员在做轴承座密封结构设计时，合理设置注油孔与排油孔的位置，保证润滑介质能顺利进入滚道接触区域，带走摩擦产生的热量与磨损碎屑，延长轴承的整体使用寿命。
