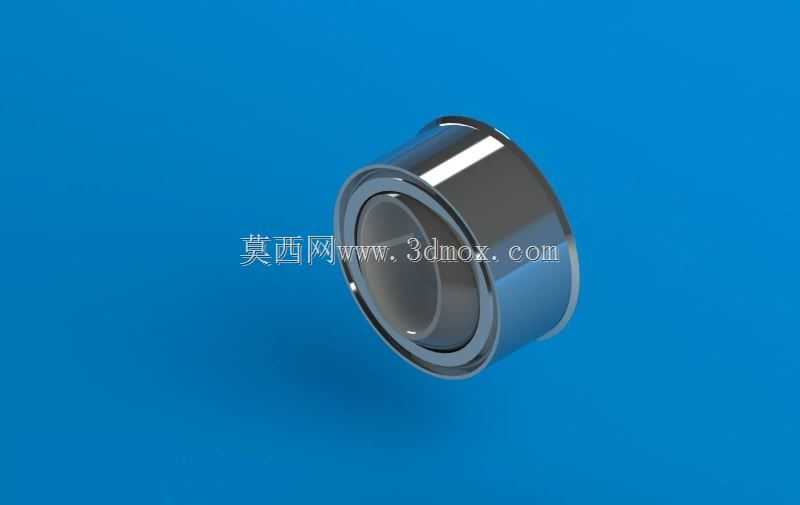

调心式球面滑动轴承结构三维建模

　　在存在轴系挠度、安装对中误差的传动场景中，普通深沟球轴承或滑动轴套很容易因为偏载出现局部磨损加剧、运转卡滞甚至提前失效的问题，球面轴承正是针对这类工况开发的专用支承部件，其核心的球面配合结构可以在一定角度范围内自动补偿轴与座孔之间的角度偏差，适配多类存在安装误差或运转中轴系挠曲的设备场景。从实际应用来看，这类轴承广泛分布在冶金设备的输送辊道、工程机械的铰接点位、农业机械的传动支承、纺织机械的导辊工位，甚至部分轻工自动化设备的浮动支承结构中，只要是轴系工作中可能出现角度偏移、无法保证严格同轴安装的位置，都能看到这类球面支承结构的应用。

　　从功能特性上看，这类球面轴承的核心优势在于调心性能，其内圈外球面与外圈内球面的配合副可以实现最大2-3度的角度偏转补偿，这个偏转范围足以覆盖绝大多数设备安装时的座孔同轴度误差、轴加工的形位公差偏差，以及设备满载运行时轴受载产生的挠曲变形量，避免轴承滚道或滑动面出现边缘接触的极端偏载工况。相比普通刚性支承轴承，球面结构的承载接触面积更大，单位面积接触应力更低，在承受径向载荷的同时，还可以承受一定量的双向轴向载荷，部分重载型号还可以通过球面配合面的储油结构实现长期自润滑，减少设备维护频次。

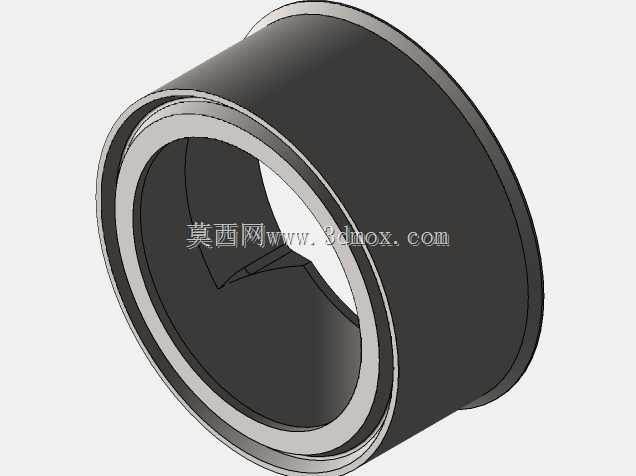

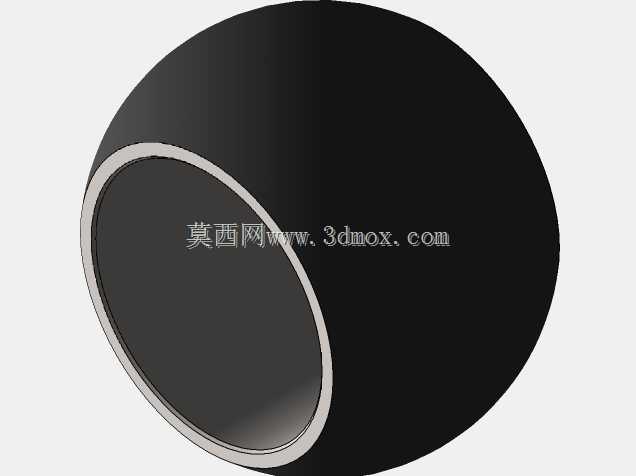

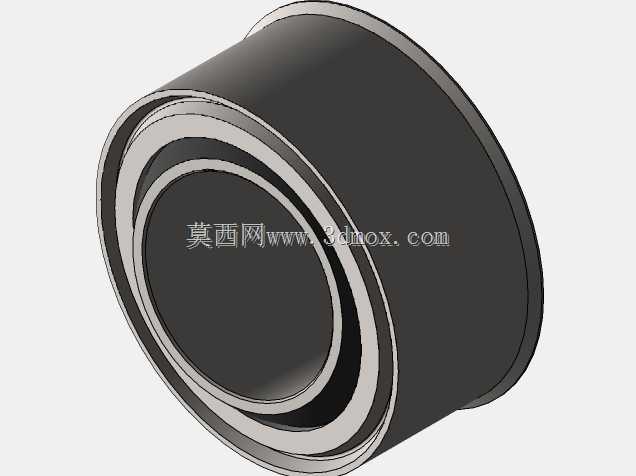

　　在设计思路层面，这类球面轴承的建模首先要确定核心配合球面的曲率参数，内圈外球面与外圈内球面必须保持一致的曲率半径，配合间隙控制在合理范围，既要保证偏转时的灵活性，又不能因为间隙过大导致运转时出现晃动冲击。建模过程中需要优先保证球面的形位精度，球面的圆度、表面粗糙度要求都高于普通圆柱配合面，否则会直接影响调心动作的顺畅度，甚至出现卡滞。其次是内外圈的安装边界设计，内圈的内孔尺寸要适配对应规格的传动轴，通常采用基孔制配合公差，外圈的外圆柱面则适配轴承座的安装孔，采用基轴制公差，同时要考虑密封结构的安装空间，在内外圈的两端预留密封槽位，防止粉尘、切削液等杂质进入球面配合面造成磨粒磨损。

　　从外形尺寸与安装边界来看，这类轴承的径向尺寸与同内径的普通滑动轴套接近，轴向宽度略大于普通轴套，主要是为了保证球面配合的接触长度，提升承载能力。安装时需要注意，轴承座孔的两端不能有突出的台阶干涉内圈的偏转角度，座孔的倒角尺寸要足够大，给内圈偏转留出足够的空间，同时轴上的定位轴肩高度不能超过内圈的倒角范围，避免轴肩顶住外圈端面限制调心动作。在三维建模过程中，需要重点校验偏转最大角度时，内圈与外圈、周边安装结构是否存在干涉，很多新手设计时容易忽略偏转后的空间余量，导致实际装配后轴承无法实现预期的调心功能，甚至出现装配干涉的问题。另外，球面配合面的润滑槽设计也需要在建模时同步考虑，通常在球面的非主要承载区开设环形或交叉形油槽，保证润滑脂可以均匀分布在整个配合面上，避免干摩擦。

　　对于结构设计从业者来说，这类球面轴承的建模不能只做外观复刻，要充分理解其调心功能的实现逻辑，在建模时还原各部分结构的设计意图，比如内圈的倒角、外圈的挡边、密封槽的位置，都要对应实际的安装与使用需求，不能随意简化。在做设备选型配套时，还要结合实际工况的载荷大小、偏转角度范围、运转速度来选择对应的轴承尺寸，重载低速场景可以选择接触面积更大的宽幅球面轴承，高速轻载场景则可以选择带保持架的球面滚动轴承，不过本次建模的滑动式球面轴承更适合重载、低速、存在冲击载荷的工况，其抗冲击性能优于滚动类球面轴承，在工程机械铰接点这类冲击载荷频繁的位置应用更为广泛。建模过程中还要注意各部分的圆角过渡，尤其是球面与内外圈安装面的衔接位置，要做合理的圆角处理，避免应力集中，提升零件的实际承载能力，这些细节都是实际工程设计中必须考虑的要点，也是三维建模需要还原的工程细节，不能只追求外观相似而忽略结构本身的工程合理性。
