20*50行程迷你铝合金气动气缸

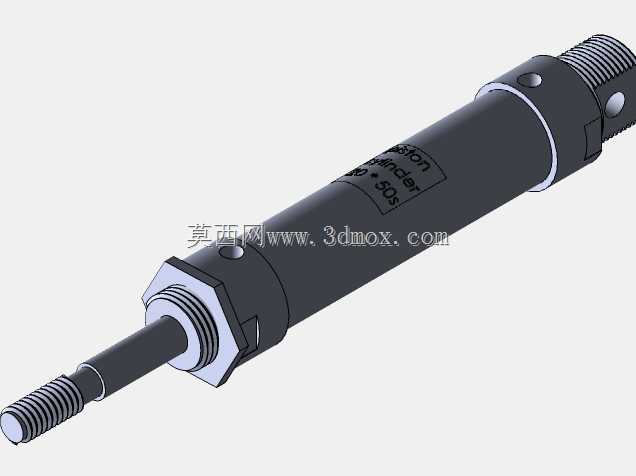

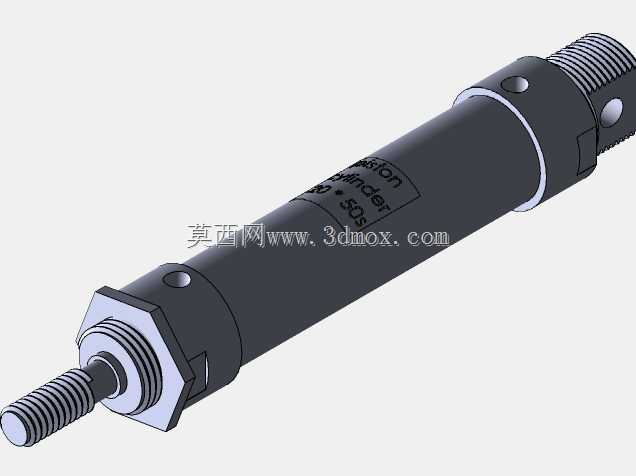

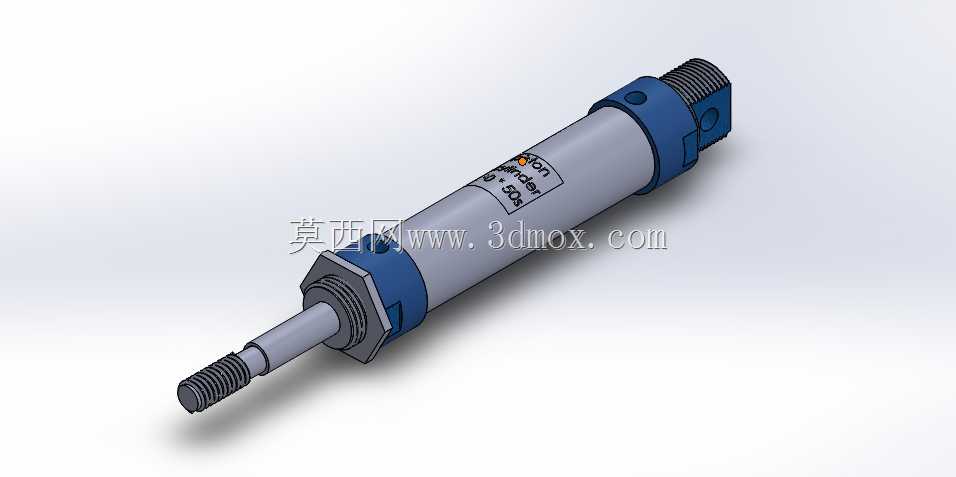

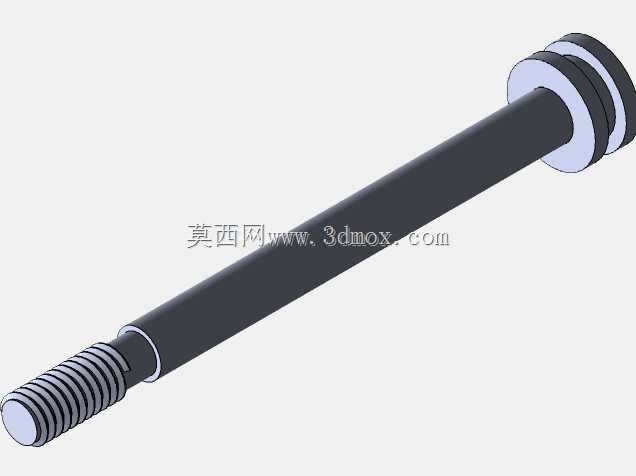

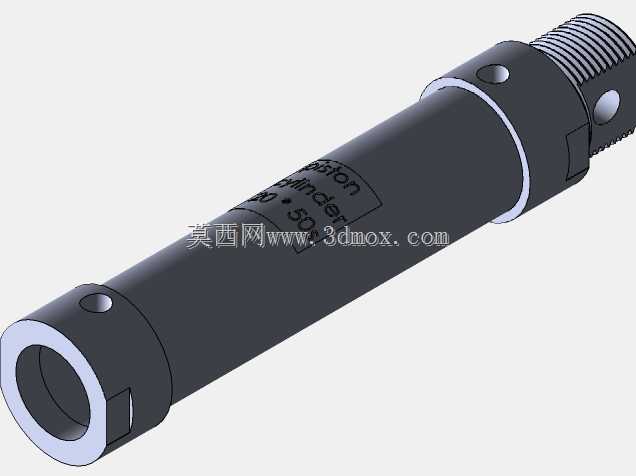

　　这款20*50规格的迷你型气缸，是气动系统里最常见的直线执行元件，日常在轻工装配、电子元器件分拣、小型工装夹具的压紧动作、包装线的推料工位里随处可见，和大缸径的标准气缸相比，它的安装空间占用更小，适合布置在设备内部局促的安装位，完成短行程的往复直线驱动需求。从结构设计来看，这款气缸采用了铝合金缸筒搭配前后端盖的组合，缸筒表面做了硬质氧化处理，内壁粗糙度控制在Ra0.4以内，能降低活塞运动时的摩擦阻力，减少长期运行的内泄漏问题；前后端盖和缸筒之间采用密封胶圈加卡簧的固定方式，既保证了0.8MPa工作压力下的密封可靠性，也方便后期拆解更换密封件维护。活塞杆采用45号钢表面镀硬铬处理，硬度达到HV600以上，

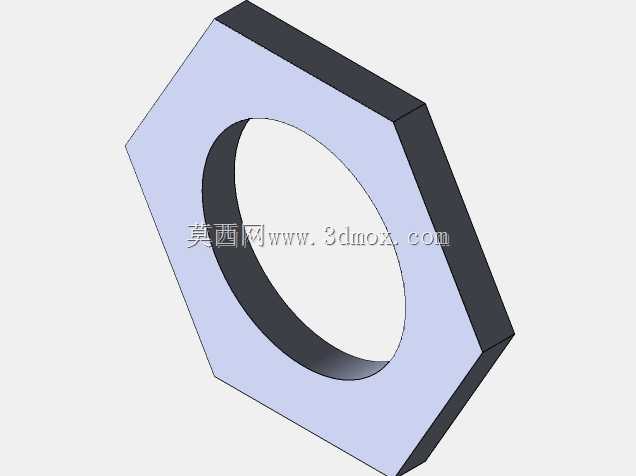

　　能抵御日常工况下的轻微磕碰划伤，避免活塞杆表面拉伤导致的密封件过早磨损，活塞杆伸出端的外螺纹设计，方便配套不同类型的连接附件，比如浮动接头、Y型接头、I型接头，适配不同的负载连接需求，避免安装时的偏心问题导致的活塞杆别劲、密封偏磨故障。从安装边界来看，这款气缸缸径为20mm，额定行程50mm，整体轴向总长度控制在170mm左右，最大外径24mm，尾部采用轴向进气的内螺纹接口，前端盖带有外螺纹安装结构，可以直接通过两个锁紧螺母把气缸固定在设备的安装板上，不需要额外的安装脚架，进一步压缩安装所需的空间；进出气口采用标准的M5内螺纹接口，和常规气动管路的快插接头直接适配，不需要额外的转换接头，现场装配效率更高。在功能特性上，

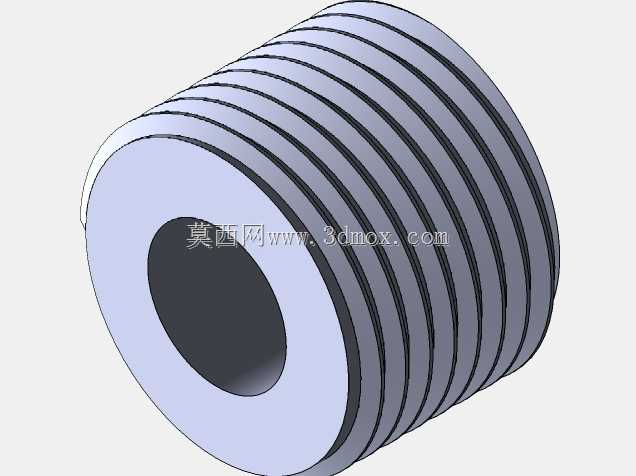

　　这款气缸属于双作用气缸，通过前后腔的压缩空气压差驱动活塞杆伸出和缩回，额定工作压力范围在0.15-1.0MPa之间，常规工况下使用0.5-0.6MPa的供气压力就能满足大部分轻载驱动需求，理论输出推力在50N左右，缩回时因为活塞杆占用了部分活塞面积，输出拉力大概在42N，足够应对小型工件的推料、压紧、顶升这类负载不大的动作场景。设计过程中，活塞上搭配了耐磨环加双向密封的结构，耐磨环采用聚四氟乙烯填充材质，既能给活塞提供径向支撑，避免活塞和缸筒直接接触磨损，也能降低运动时的阻尼，让活塞杆运动更平顺，不会出现低速爬行的问题；两端的端盖上都设置了缓冲垫，在活塞运动到行程端点的时候，能吸收活塞的撞击动能，降低端点碰撞的噪音，

　　也避免长期撞击导致的端盖变形、密封松动问题。在实际选型应用的时候，需要注意如果侧向负载较大的工况，不能直接用这款气缸承受径向力，需要搭配导向轴、直线导轨这类导向机构来承担径向负载，气缸只提供轴向的驱动力，否则很容易出现活塞杆弯曲、密封偏磨漏气的问题；如果是垂直安装使用的场景，要考虑运动部件的重量带来的负载影响，必要时搭配调压阀调整供气压力，或者增加配重平衡负载，避免活塞杆伸出后因为负载自重出现下滑的问题。另外这款气缸的密封件都采用了耐油丁腈橡胶材质，能适配常规的压缩空气工况，即使压缩空气里带有少量的润滑油雾也不会出现密封件溶胀失效的问题，适合工厂里常规的气动系统使用，不需要额外的特殊气源处理，只要在气源端配置常规的过滤减压阀，过滤掉压缩空气里的水分和杂质，就能大幅延长气缸的使用寿命。从建模细节来看，模型还原了气缸所有的外部结构特征，包括缸筒上的标识标签位置、端盖上的工艺孔、活塞杆两端的螺纹细节、锁紧螺母的外形，在做设备整体装配的时候，可以直接用来做干涉检查，验证安装空间是否足够，管路布置是否和周边部件存在干涉，也能用来生成设备的装配BOM清单，指导现场的元件采购和装配作业。
