带保持架圆柱滚子径向承载轴承结构

　　做传动结构设计的工程师都清楚，但凡涉及中高径向载荷的旋转支撑场景，圆柱滚子轴承的选型优先级从来都不低。不同于深沟球轴承的点接触承载逻辑，这类轴承依靠圆柱滚子与滚道的线接触形式，能在相同安装边界下承受更大的径向冲击载荷，在机床主轴支撑、重型减速机输入输出轴、冶金设备轧辊支撑、工程机械行走机构这些工况里，它的应用占比一直很高。

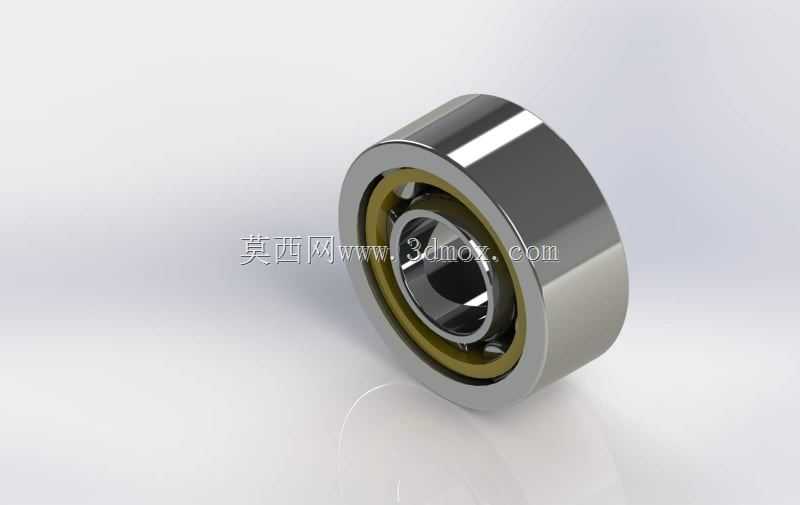

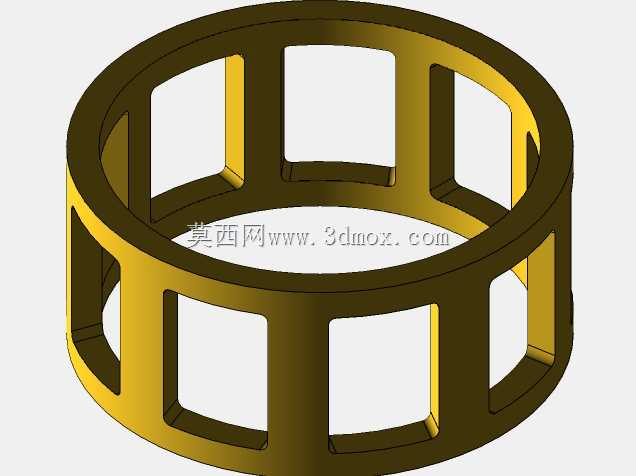

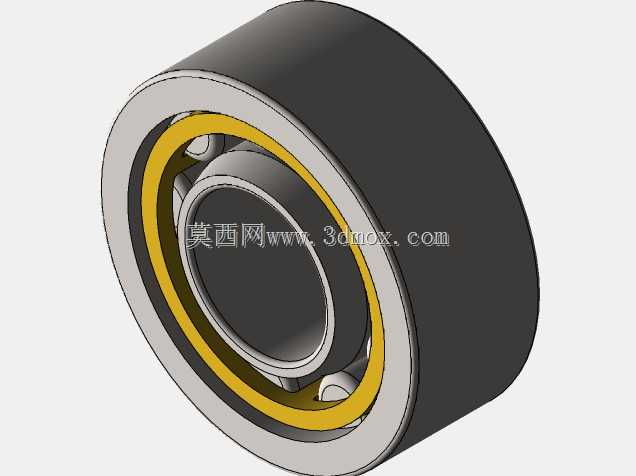

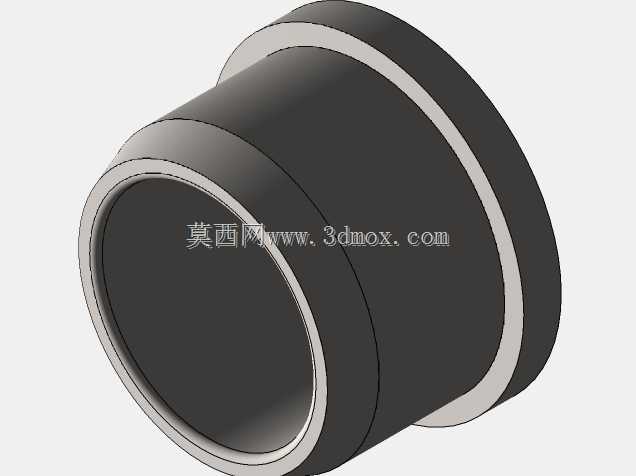

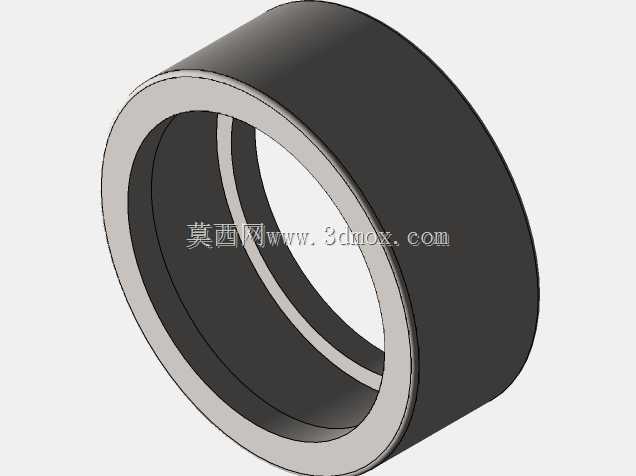

　　从结构设计逻辑来看，这款轴承采用内圈、外圈分离式的结构思路，滚子被铜质保持架均匀分隔在滚道区域，避免滚子运转过程中出现相邻摩擦、歪斜卡滞的问题。保持架的兜孔间隙经过反复校核，既给滚子留出足够的热膨胀余量，又不会让滚子在高速运转时出现过大的窜动量，保证运转过程中滚子始终沿滚道切线方向平稳滚动，把滑动摩擦的占比压到最低。内圈和外圈的滚道都做了高精度的磨削处理，滚道的圆柱度、表面粗糙度都控制在微米级，保证滚子和滚道的接触应力均匀分布，不会出现局部应力集中导致的早期点蚀失效。

　　实际选型过程中，首先要明确安装边界的尺寸约束：这类轴承的外径、内径、宽度尺寸都严格遵循通用轴承的尺寸系列标准，安装时内圈与轴颈采用过盈配合，外圈与轴承座孔采用过渡或间隙配合，要根据工况的载荷冲击大小调整配合公差——如果是重载冲击工况，轴颈的配合公差要适当收紧，避免内圈在轴上出现爬动磨损；如果是高速轻载工况，可适当放宽配合公差，减少安装应力带来的轴承预紧过载。安装过程中要注意，这类分离式结构的轴承不能承受轴向载荷，选型时如果轴系存在轴向窜动的可能，需要配套搭配角接触球轴承或者推力轴承来承担轴向力，避免滚子端面和挡边出现异常摩擦发热。

　　从实际使用场景的适配性来说，在机床主轴的前端支撑位置，这类轴承可以搭配成对使用的角接触轴承，承担切削过程中产生的大径向切削力，保证主轴的旋转刚度，减少加工过程中的让刀变形；在减速机的中间轴支撑位置，它能承受齿轮啮合产生的径向分力，即使在频繁正反转的冲击载荷下，也能保持稳定的支撑精度，不会因为载荷波动出现旋转精度下降的问题；在输送线的辊筒支撑位置，它可以适应长辊筒的安装对中误差，依靠滚子自身的小幅调整能力，补偿安装过程中的同轴度偏差，降低安装调试的精度要求，同时保证辊筒运转的顺畅性。

　　设计建模过程中，要重点关注滚子与滚道的接触角、保持架的运动间隙、挡边的高度尺寸这些细节：挡边高度不能过低，否则滚子容易在运转过程中从滚道脱出；也不能过高，否则会和保持架产生运动干涉，同时要给润滑脂留出足够的存储空间，保证运转过程中润滑脂能持续进入滚子和滚道的接触区域，形成稳定的油膜，减少磨损。轴承的密封结构如果是开式设计，使用时要配套外部密封件，避免粉尘、金属碎屑进入滚道区域，造成滚子和滚道的磨粒磨损；如果是带密封的闭式结构，出厂时已经预填了润滑脂，可以在很长的维护周期内不用额外加注润滑脂，适合在维护空间受限的设备上使用。

　　很多新手工程师在选型时容易混淆圆柱滚子轴承和调心滚子轴承的适用场景，实际上圆柱滚子轴承的调心能力非常有限，对轴系的同轴度要求比调心滚子轴承高，但它的旋转精度更高、极限转速更快，适合在刚度足够、对中精度较好的轴系上使用，能获得比调心滚子轴承更好的旋转精度和更长的使用寿命。建模时还要注意倒角尺寸的还原，轴承内外圈的安装倒角不仅是为了安装时方便导入配合面，还能减少安装过程中应力集中的问题，避免压装时出现套圈崩裂的情况，这些细节尺寸在建模时不能随意简化，否则生成的工程图会给后续的加工、安装带来误导。
