剖分式带座滑动轴承三维结构设计

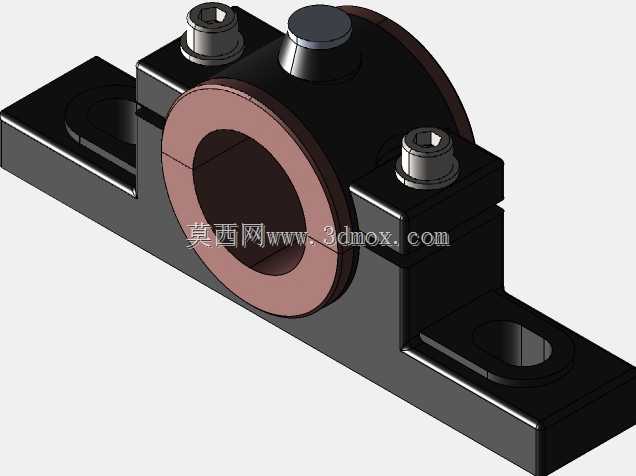

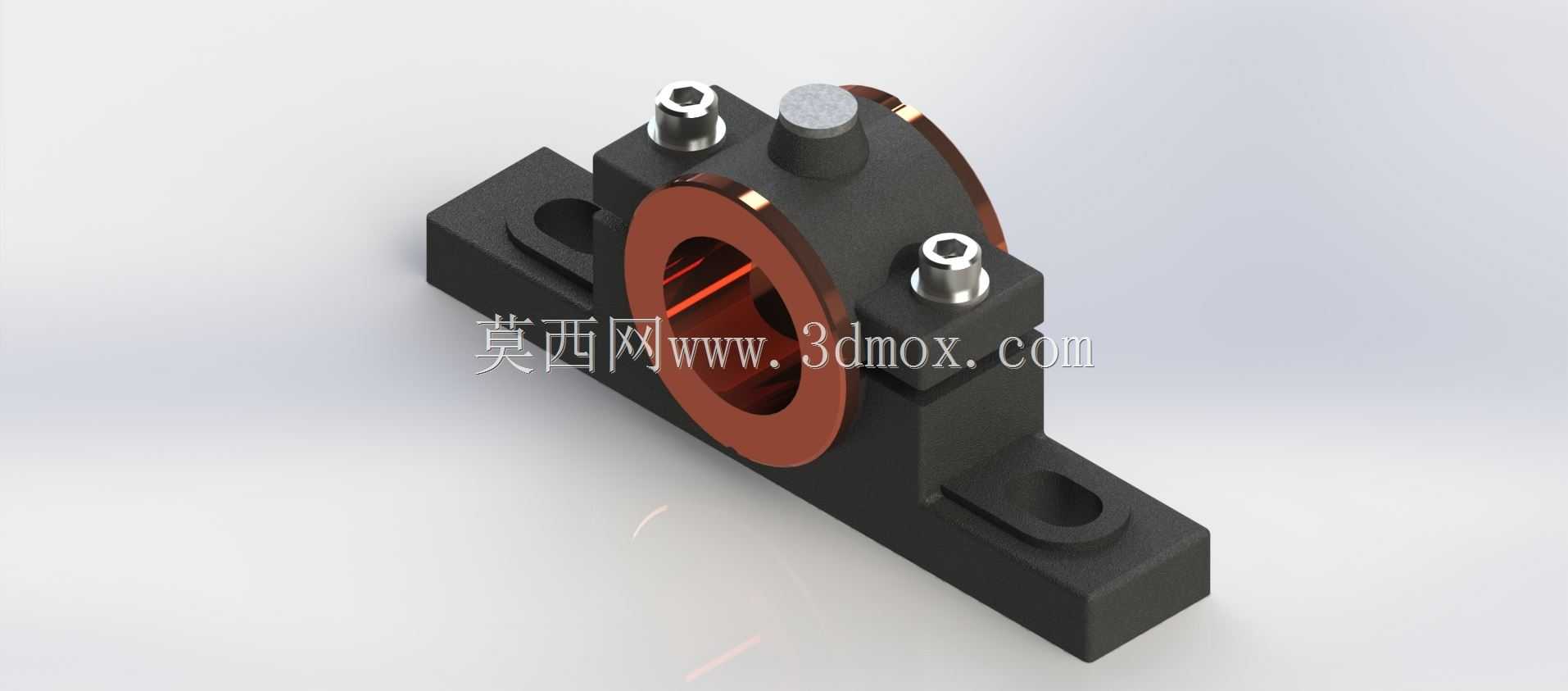

　　在各类中低速重载传动设备的轴系布局中，滑动轴承始终是支撑旋转轴、保障运转同轴度的核心部件，这类剖分式带座结构的滑动轴承，常应用在矿山输送设备、中小型冶金辅机、纺织机械主轴、农业加工设备的传动轴系中，相比整体式滑动轴承，它最大的优势在于轴系装配时无需沿轴向穿装，可直接在轴段对应位置扣合安装，尤其适合轴上已经装配齿轮、带轮等其他零件的检修场景，能大幅缩短设备维护的拆装工时。从实际功能来看，这款轴承的核心作用是为旋转轴提供径向支撑，通过轴瓦与轴颈之间的滑动摩擦副传递径向载荷，同时约束轴的径向跳动量，保障轴系运转时的回转精度，轴承座自带的安装底板设置了两个长圆形安装孔，可适配安装基面一定范围内的孔位偏差，降低安装时的对位难度，安装孔的间距、

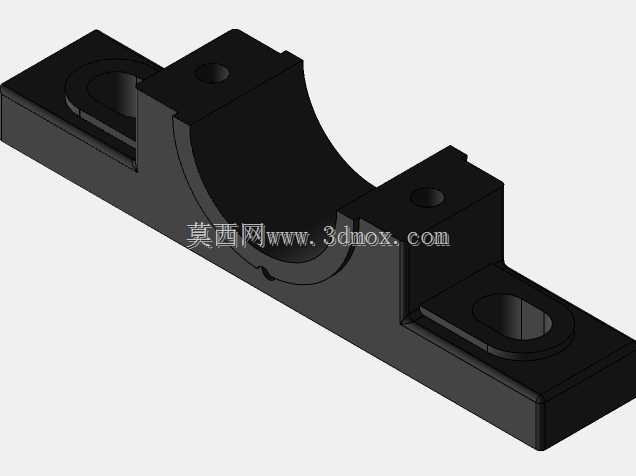

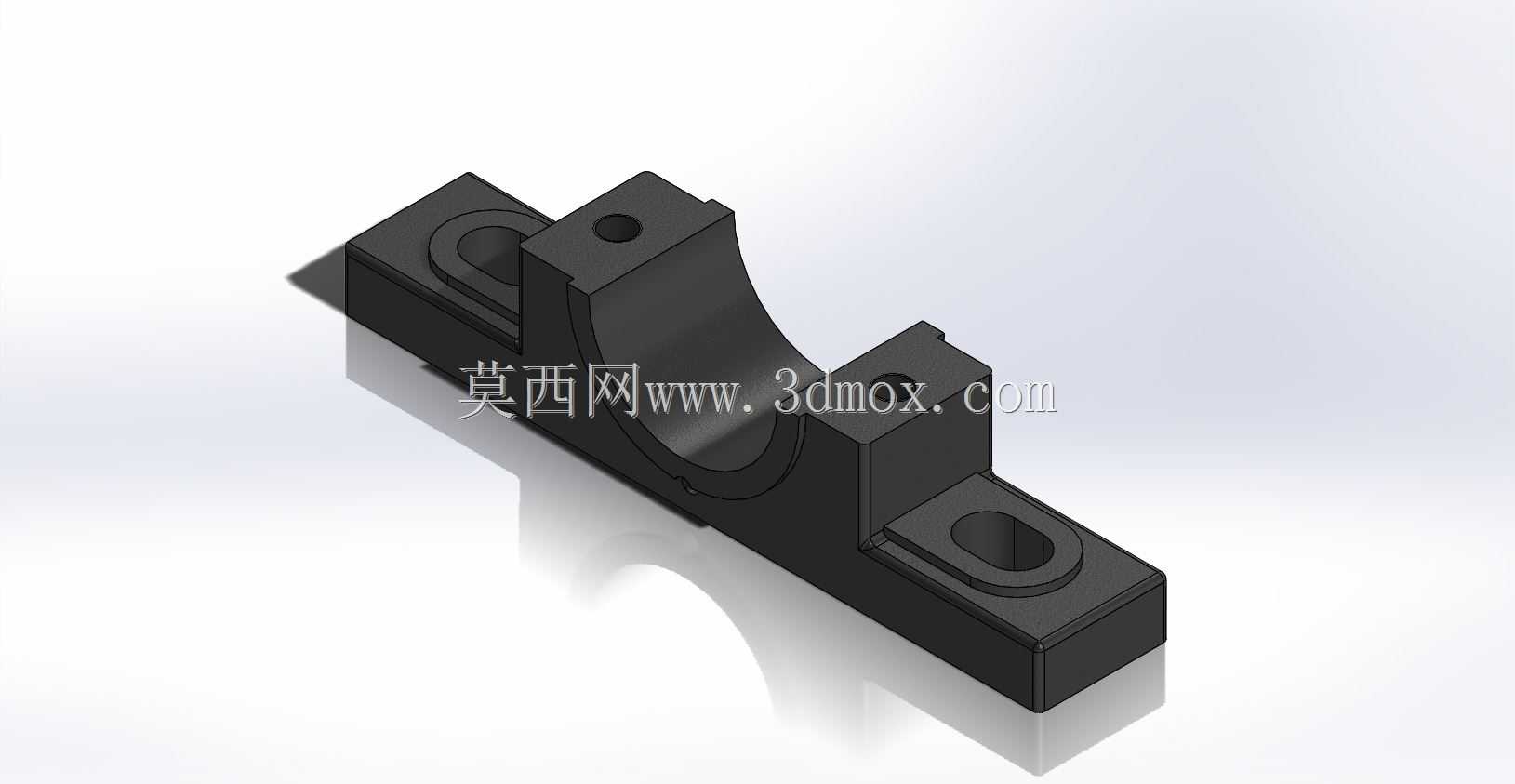

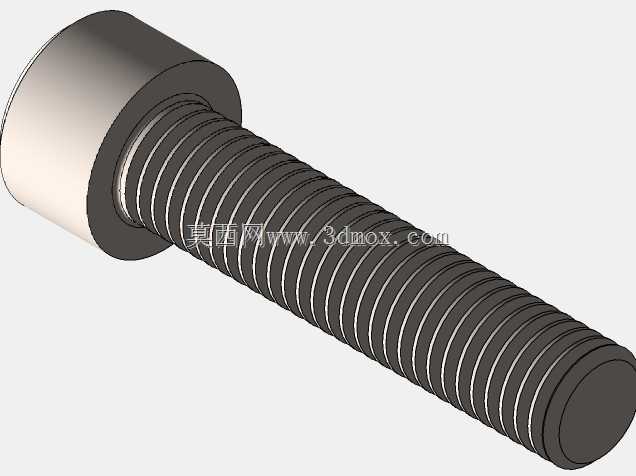

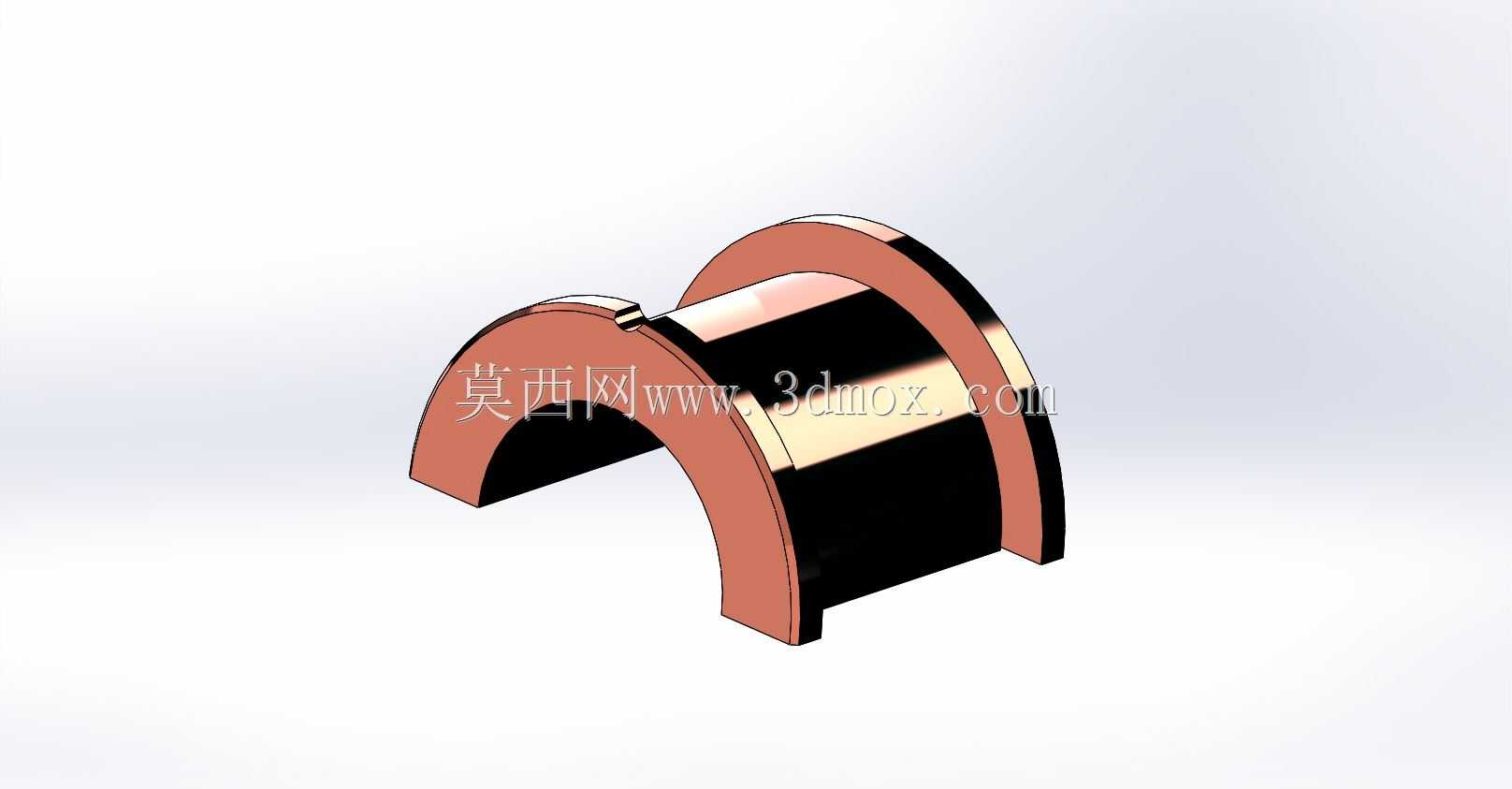

　　底板厚度都经过载荷校核，能承受额定工况下的径向冲击载荷，避免安装部位出现应力断裂。设计过程中，首先要明确轴系的额定载荷、转速区间、润滑方式，这款轴承采用的是对开式轴瓦结构，轴瓦表面预留了油槽位置，可在运转过程中持续导入润滑油，在轴颈与轴瓦之间形成稳定的油膜，降低摩擦系数、减少工作面磨损，轴承盖与轴承座之间通过两个对称布置的螺栓实现锁紧，螺栓的预紧力需要根据轴瓦的配合间隙调整，既要保证轴瓦不会在运转中出现松动移位，又要避免预紧力过大导致轴瓦变形、抱轴故障。轴承座的底座采用一体化铸造成型后再做机加工，安装底面的平面度、轴承孔的圆柱度都有严格的形位公差要求，轴承孔的同轴度偏差会直接影响轴系的运转阻力，偏差过大时会出现轴瓦偏磨、

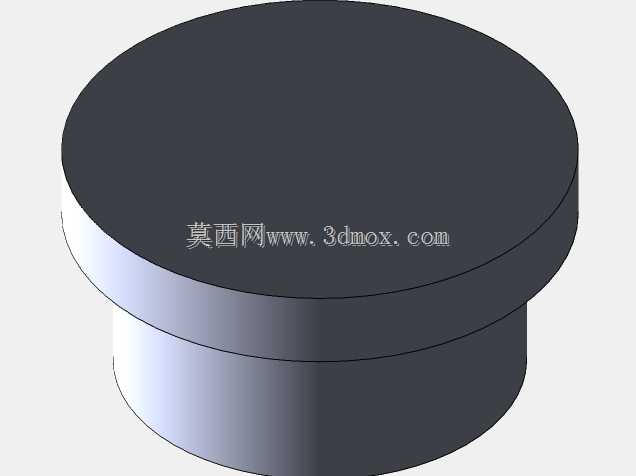

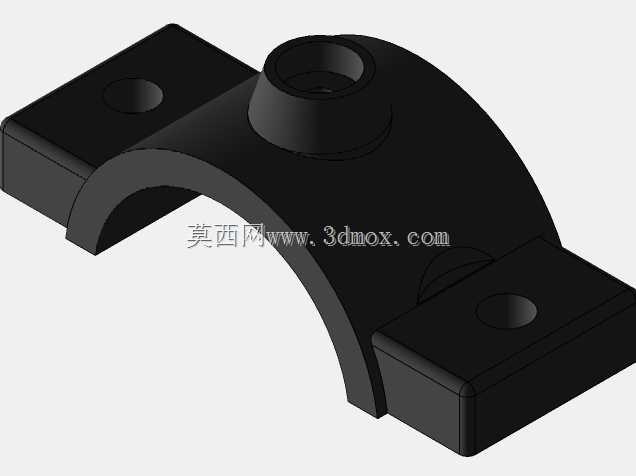

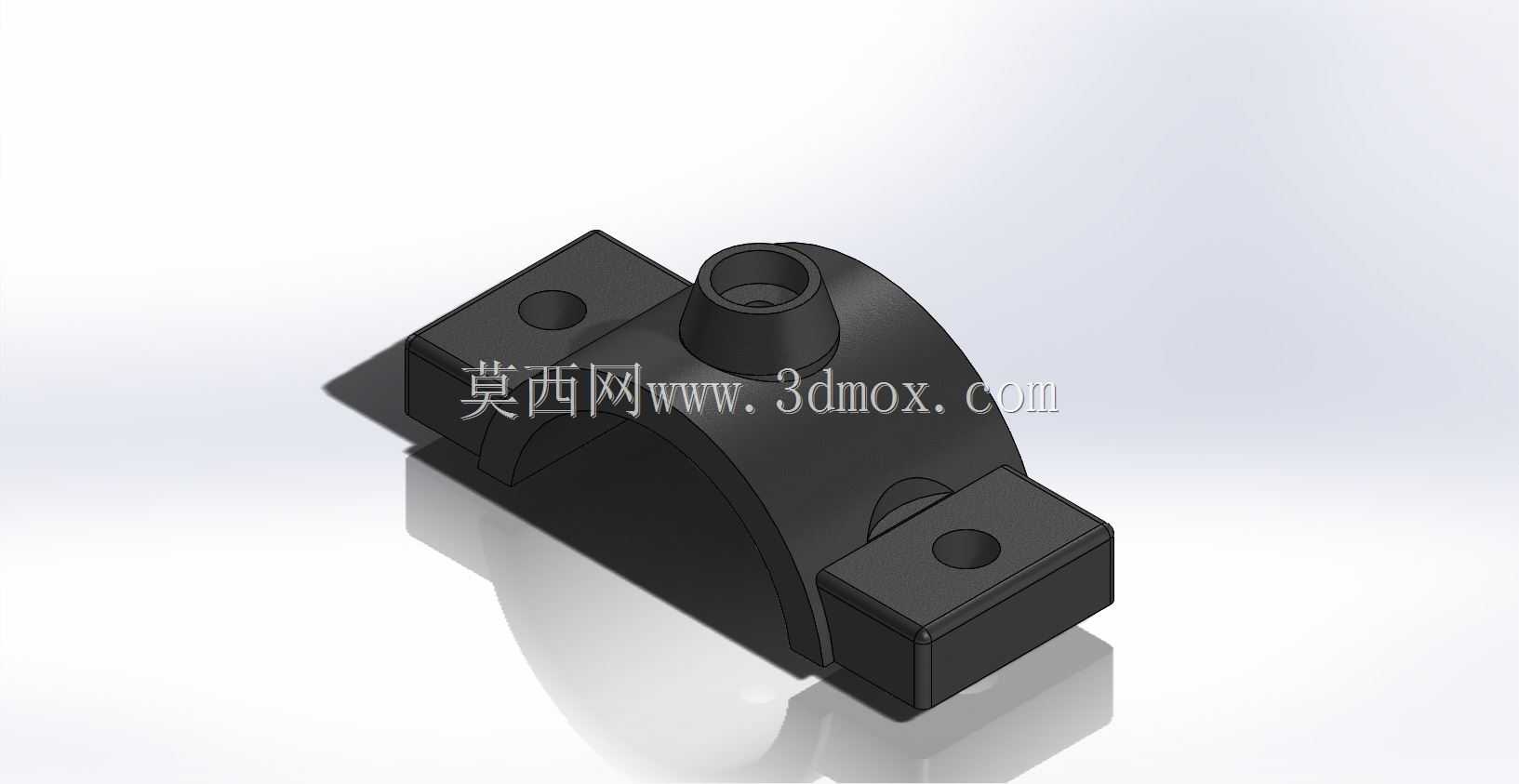

　　局部温升过高的问题。从安装边界来看，这款轴承的轴向总宽度、底座安装孔的中心距、轴承孔的中心高都是选型时的核心参数，中心高决定了轴系的安装标高，需要和配套的传动部件中心高匹配，避免轴系出现附加弯矩；底座的长度和宽度决定了安装时需要预留的操作空间，两侧的螺栓锁紧位置需要预留足够的扳手操作空间，方便日常检修时的螺栓紧固操作。轴瓦采用铜合金材质，具备良好的减摩性能和嵌藏性，即使润滑油中混入少量微小杂质，也能嵌入轴瓦表面避免刮伤轴颈，轴承盖顶部设置了油杯安装位，可直接加装旋盖式油杯实现间歇润滑，适合转速不高、维护周期较长的工况场景。在结构细节上，轴承盖与轴承座的结合面设置了定位止口，能保证合装时轴承孔的圆度，避免上下两部分错位导致轴孔失圆，

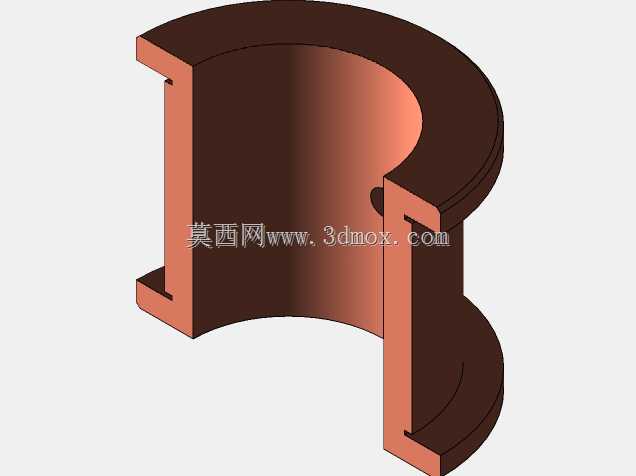

　　轴瓦的两端设置了限位台阶，卡在轴承座的端面槽内，防止轴瓦在运转过程中随轴转动或出现轴向窜动。这类滑动轴承相比滚动轴承，具备更高的承载能力、更好的抗冲击性能，结构也更简单，在低速重载、有一定冲击载荷的工况下，使用寿命往往高于同规格的滚动轴承，而且对安装精度的适应性更强，在一些工况恶劣、维护条件有限的生产场景中应用十分广泛。建模过程中需要重点关注配合面的公差设定，轴承孔与轴瓦采用过盈配合，轴瓦内孔与轴颈采用间隙配合，间隙量需要根据轴的转速、载荷大小、热膨胀量综合计算，间隙过小容易出现热态抱轴，间隙过大则会导致运转时振动偏大、回转精度下降。安装底板上的长圆孔设计，除了补偿安装孔位偏差，还能在轴系受热伸长时提供微小的调整余量，避免轴承座受到额外的轴向附加力。
