深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围最广的支撑类部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支撑、中小型减速机的输入输出端，再到农用机械、工程机械的旋转铰接点位，都能见到这类部件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与部件磨损速率，同时可承受稳定的径向载荷，部分适配设计下也可承受一定程度的双向轴向载荷，适配多数中低速、中等载荷的常规旋转工况。

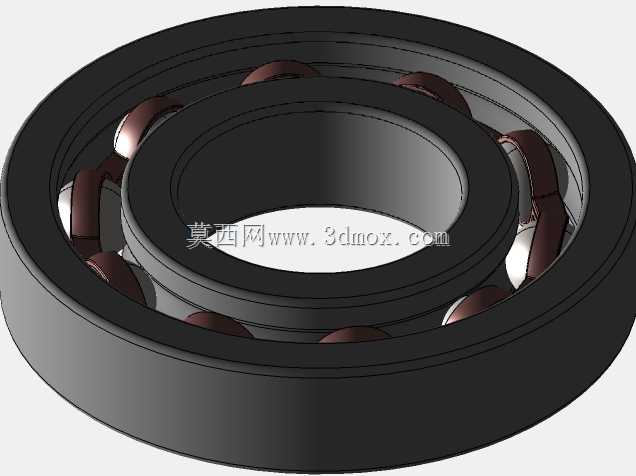

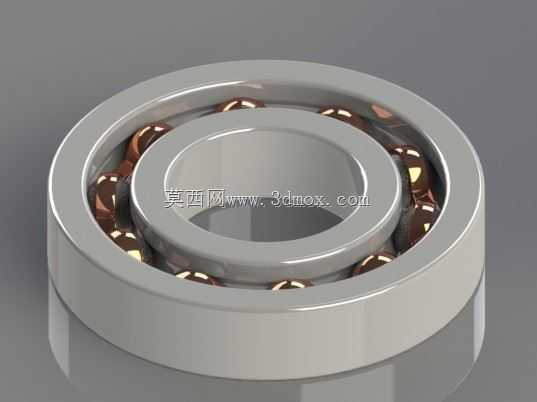

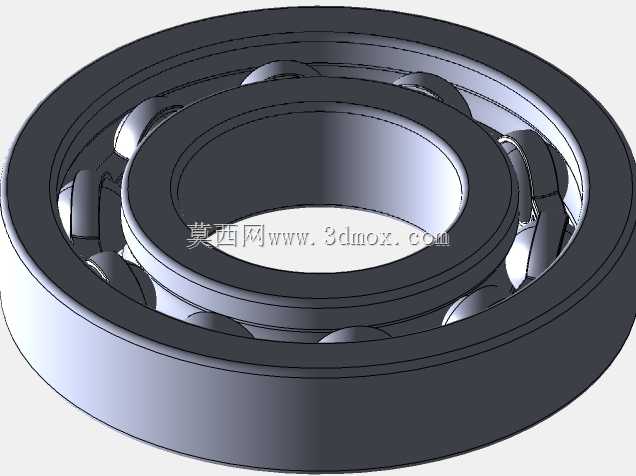

　　从结构设计逻辑来看，这类轴承的核心组成包含内圈、外圈、滚动钢球、保持架四个部分，内圈通常与轴颈采用过盈配合随轴同步转动，内圈外侧设计有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球可在滚道内顺畅滚动同时不会出现卡滞；外圈一般与轴承座、设备壳体的安装孔采用过渡或间隙配合，多数工况下外圈保持固定，部分特殊设计中外圈也可随转动部件同步运转，内侧同样加工有与内圈对应的弧形滚道，与内圈滚道共同形成钢球的滚动运行轨道。滚动钢球作为核心传力元件，均匀分布在内外圈滚道之间，运转过程中钢球自身做自转运动同时沿滚道做公转运动，将内外圈之间的滑动接触转化为点接触的滚动接触，相比滑动轴承可将摩擦系数降低一个数量级以上。保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触碰撞产生额外磨损与噪音，同时可引导钢球在滚道内的运行轨迹，在轴承无载荷区辅助带动钢球顺畅滚动，避免钢球出现打滑蹭伤滚道的问题。

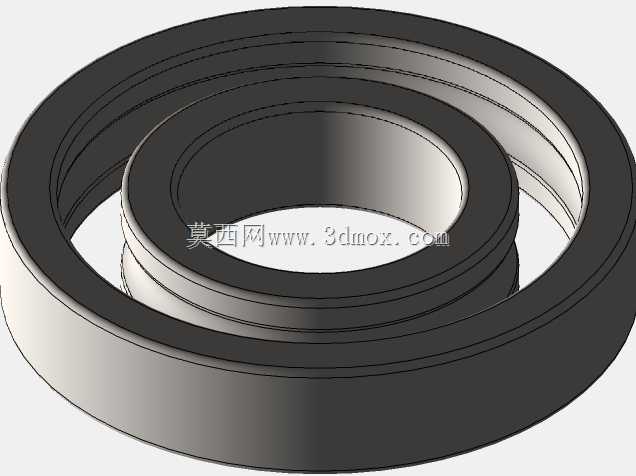

　　在三维建模过程中，首先需要确定轴承的公称尺寸边界，以常规通用款深沟球轴承为例，建模时需严格匹配对应公称内径、外径与宽度尺寸，这三个参数是轴承安装适配的核心边界，内径直接决定可适配的轴颈尺寸，外径决定轴承座安装孔的加工尺寸，宽度则决定轴上轴向定位的空间预留。建模时滚道的曲率参数是核心设计要点，内圈滚道的沟曲率半径通常取钢球直径的0.515-0.53倍，外圈滚道沟曲率半径取钢球直径的0.525-0.54倍，这个参数区间既可以保证钢球与滚道有足够的接触面积降低接触应力，又不会因为接触面积过大导致摩擦阻力升高。钢球的数量与直径需要根据轴承的载荷等级匹配，在内外圈滚道的空间允许范围内，钢球直径越大、数量越多，轴承的额定动载荷与静载荷就越高，可承受的工作载荷越大，但钢球数量过多会导致保持架的设计空间被压缩，需要平衡载荷能力与保持架的结构强度。保持架的建模需要重点考量兜孔的间隙设计，兜孔与钢球之间需要预留合理的活动间隙，既要保证钢球可在兜孔内自由转动，又不能间隙过大导致钢球运转过程中出现窜动产生异响，浪形保持架的铆钉孔位置需要与钢球间隔均匀分布，避免铆接后出现保持架变形卡滞钢球的问题。

　　从安装适配的角度来说，这类轴承的轴向定位通常采用轴用弹性挡圈、轴肩、孔用挡圈、端盖压紧等方式，建模时需要在轴与轴承座的对应位置预留定位结构的安装空间，轴肩与孔肩的高度需要低于轴承内圈与外圈的倒角高度，避免安装时轴肩或孔肩与轴承倒角出现干涉导致轴承无法安装到位。同时轴承的密封结构如果是内置式的，还需要在内外圈的对应位置设计密封槽，适配橡胶密封圈或防尘盖的安装，阻挡外界的灰尘、切削液、杂质进入轴承滚道内部，同时避免轴承内部的润滑脂泄漏，延长轴承的维护周期。在实际选型应用中，这类轴承适合的运转线速度通常在脂润滑允许的范围内，如果采用油润滑可适配更高的转速工况，建模时如果需要做运动仿真，可给钢球与滚道之间添加旋转副配合，模拟实际运转过程中钢球的自转与公转状态，验证保持架与钢球之间是否存在运动干涉，检查轴承整体运转过程中是否存在结构卡滞点，为后续的工程出图、生产加工或虚拟装配提供准确的三维模型依据。
