多爪式同轴定心夹持提升装置结构

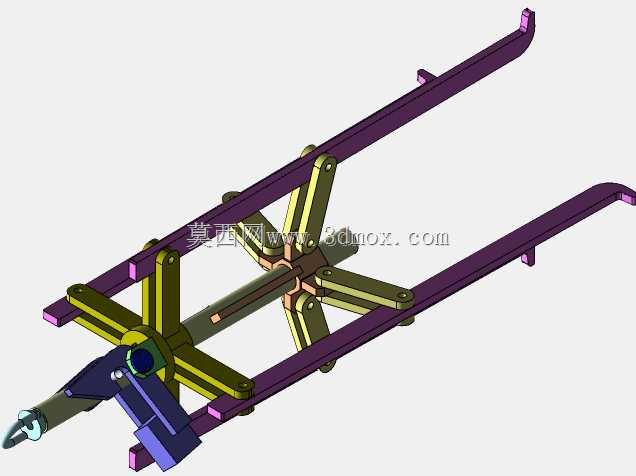

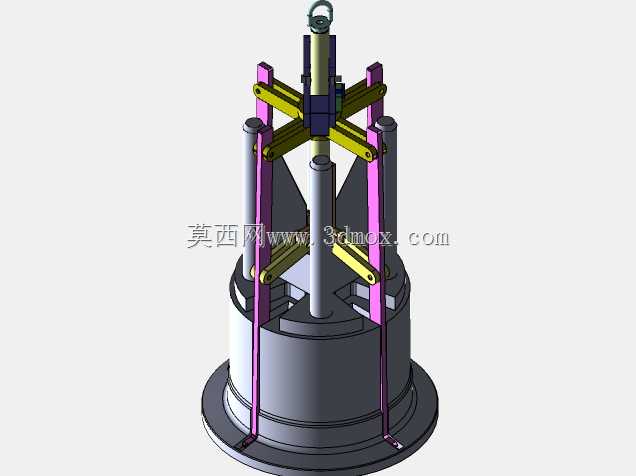

　　在重型工件转运、精密部件装配、圆柱形物料上下料的作业场景里，这类多爪同轴定心夹持装置的应用覆盖了从冶金坯料转运、风电主轴装配到压力容器筒节吊装的多个工况，核心解决的是传统单吊点吊装易偏心、夹持力分布不均导致工件滑脱、表面损伤的问题。从结构设计逻辑来看，整套装置采用中心主立柱作为承载核心，顶部设置吊环连接起重设备的吊钩，所有夹持臂的铰接点均围绕中心立柱做圆周等分布置，单组夹持臂采用双连杆铰接结构，当中心立柱受向上的提升拉力时，连杆机构会同步驱动所有夹爪向中心收拢，夹持力会随着起吊重量的增加自动同步增大，无需额外配置动力源即可实现自锁夹持，这种纯机械自锁的设计逻辑，完全规避了气动、液压夹持系统在失压状态下的工件坠落风险，

　　适合在无外接动力源的露天堆场、重型装配车间等场景使用。夹爪的内侧接触面做了圆弧适配设计，可根据被夹持工件的外径范围调整铰接点的安装位置，常规适配的工件外径范围覆盖300mm至800mm区间，整套装置的底座作为非工作状态的承载支撑，直径控制在900mm以内，放置时不会占用过多工位面积，顶部吊环的承载位置与中心立柱的轴线完全重合，起吊过程中不会产生附加的偏心力矩，被夹持工件的轴线能始终与起吊垂线保持同轴，避免工件起吊后出现摆动、旋转的问题。在结构细节处理上，所有铰接销轴均采用带润滑槽的耐磨铜套作为转动副，长期往复使用不会出现铰接点卡滞、磨损间隙过大导致的夹持不同步问题，夹爪的外侧设置了竖向导向柱，在夹持收拢过程中，

　　导向柱会沿底座上的导向套做直线滑动，限制夹爪的横向摆动量，保证每一组夹爪的收拢行程完全一致，不会出现单组夹爪提前接触工件导致的定心偏差。整套装置的安装边界没有额外的外接管路、线缆接口，可直接适配现有车间内的桥式起重机、门式起重机的吊钩接口，无需对现有起重设备做任何改造即可投入使用，针对不同重量等级的被吊工件，可通过调整连杆铰接点的位置来改变夹持力的放大倍数，在夹持薄壁类工件时，可将铰接点调整到力放大倍数较小的档位，避免夹持力过大导致工件变形，夹持重型实心工件时则切换到大力矩档位，保证夹持可靠性。在实际装配验证过程中，这类结构的夹持重复定心精度可控制在0.5mm以内，完全满足精密轴类部件、筒类工件的装配对接需求，

　　相比传统的钢丝绳捆绑吊装，作业效率可提升60%以上，同时也避免了钢丝绳捆绑对工件表面的划伤、捆绑点错位导致的工件倾斜问题。夹爪的接触端面可根据被夹持工件的材质更换不同的衬垫，夹持精加工面时更换尼龙或者铜质衬垫，夹持毛坯锻件时更换硬质合金齿面衬垫，无需改动整体结构即可适配不同的作业需求。整套装置的所有受力部件均采用对称布置结构，起吊过程中各部件的受力均匀，不会出现单侧应力集中导致的结构变形，日常维护仅需定期向铰接点加注润滑脂即可，没有复杂的易损部件，长期使用的维护成本极低。
