移动式管材弯管加工设备结构设计

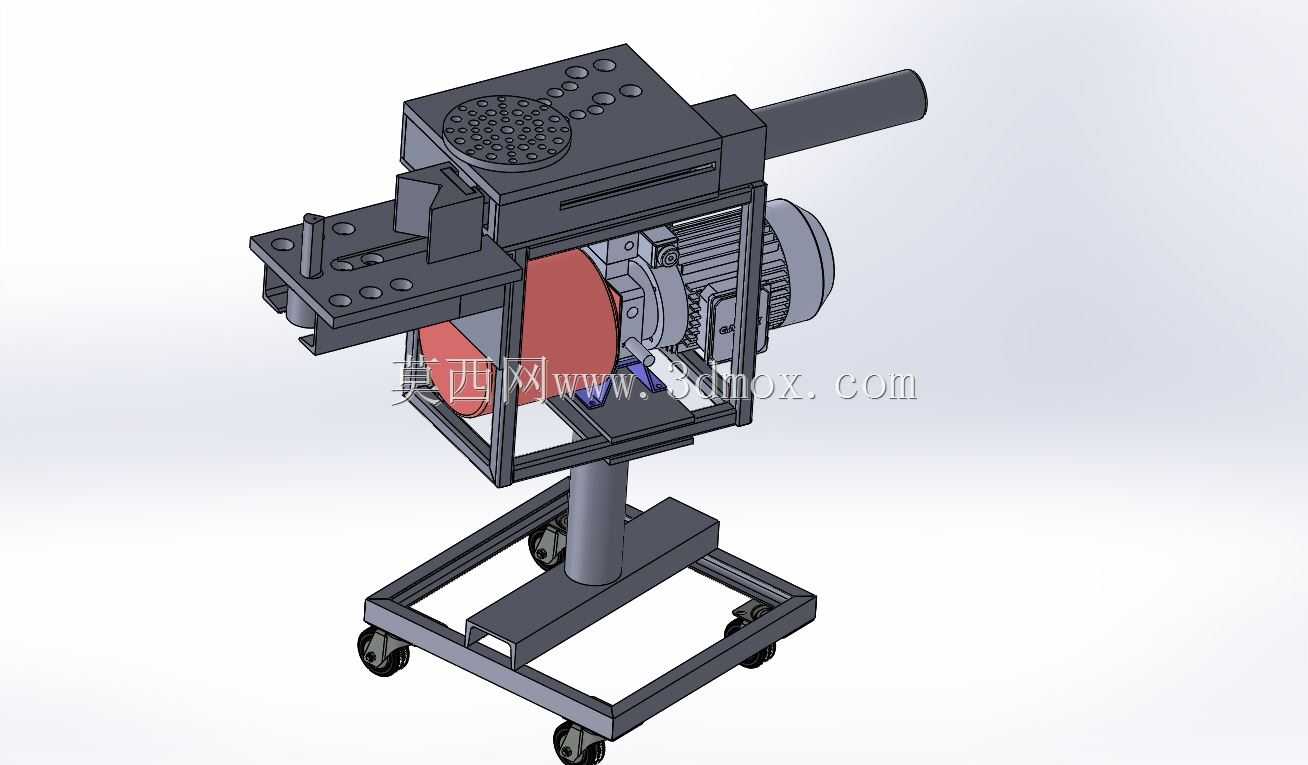

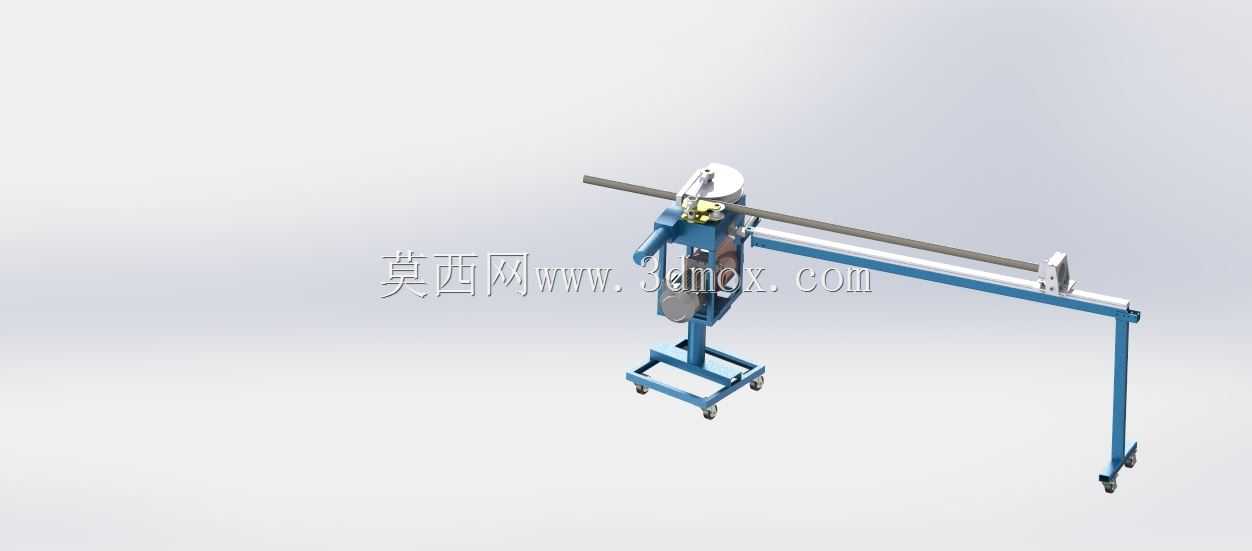

　　在现场管路铺设、小型金属加工工坊、定制护栏加工这类场景里，固定式弯管设备往往受场地、工件转运成本限制，很难适配零散、多工位的弯管作业需求，这款带移动脚轮的悬臂式弯管设备，正是针对这类非固定工位的管材弯曲作业开发的结构方案。从实际作业逻辑来看，设备底部采用带刹车的万向脚轮布局，整机可以轻松推动到管材堆放区、待安装管路的作业面旁，不需要反复搬运长尺寸管材，尤其适配6米以内常规金属管材的现场弯制，能大幅减少长管转运过程中的变形、磕碰问题。设备的核心弯曲执行机构布置在立式主机架上部，集成了管材夹持模块、弯曲成型模辊、进给定位结构，作业时将待加工管材穿入悬臂导向架的定位套，调整好弯曲角度的限位挡块后，通过手动或动力驱动模辊回转，

　　就能完成指定角度的管材弯曲，导向悬臂的长度覆盖常规弯管作业的管材支撑需求，避免长管在弯曲过程中因为悬臂自重产生下垂变形，保证弯曲段的圆度与直线度公差。从结构设计思路上，这款设备没有采用复杂的数控送料结构，而是偏向轻量化、实用化的作业需求，主机架采用方管焊接成型的框架结构，在保证整体刚性的前提下控制整机重量，底部的脚轮安装座做了加强焊接处理，避免设备移动或者作业受力时出现机架变形；悬臂部分采用矩形截面型钢制作，通过螺栓与主机架连接，既可以根据加工管材的长度需求调整悬臂伸出长度，也能在设备转运时拆除悬臂缩小收纳尺寸。弯曲模辊采用快换式结构设计，不同管径的管材只需要更换对应槽型的模辊，就能适配圆管、方管等不同截面型材的弯曲作业，

　　不需要对主机结构做额外调整，适配小批量多规格的弯管加工场景。设备的安装边界没有特殊的地基要求，因为带移动脚轮且自重控制在单人可推动的范围，只需要平整的水泥地面就能放置作业，踩下脚轮刹车后即可固定设备位置，作业过程中不会因为弯曲反作用力出现移位；整机的操作高度按照人体站立作业的舒适高度设计，操作手柄、角度调节旋钮都布置在操作人员伸手可及的范围，不需要额外搭设操作平台。在实际使用中，这类设备主要服务于装修现场的护栏弯制、水电管路的现场配管、小型五金加工厂的定制弯管订单，相比大型数控弯管机，它的投入成本更低、场地适应性更强，相比手动弯管工具，它的弯曲力度更大、成型精度更稳定，能完成薄壁金属管、小直径厚壁管的弯曲作业，

　　弯曲过程中通过模辊的渐进施压，减少管材弯曲处的瘪管、褶皱问题，保证弯制成品的管路通径不受影响。从结构细节来看，设备的传动部分做了外置防护设计，避免作业过程中铁屑、杂物卡入传动结构，导向架上的定位套采用耐磨尼龙材质，既可以对管材起到支撑导向作用，也不会刮伤管材表面的镀层或者涂层，适合装饰类管材的弯制加工；主机架下部预留了工具、备用模辊的存放空间，作业时可以将常用的调整扳手、替换模辊放置在机架下部的置物区，减少工具找取的时间损耗。
