移动式管材折弯加工设备结构设计

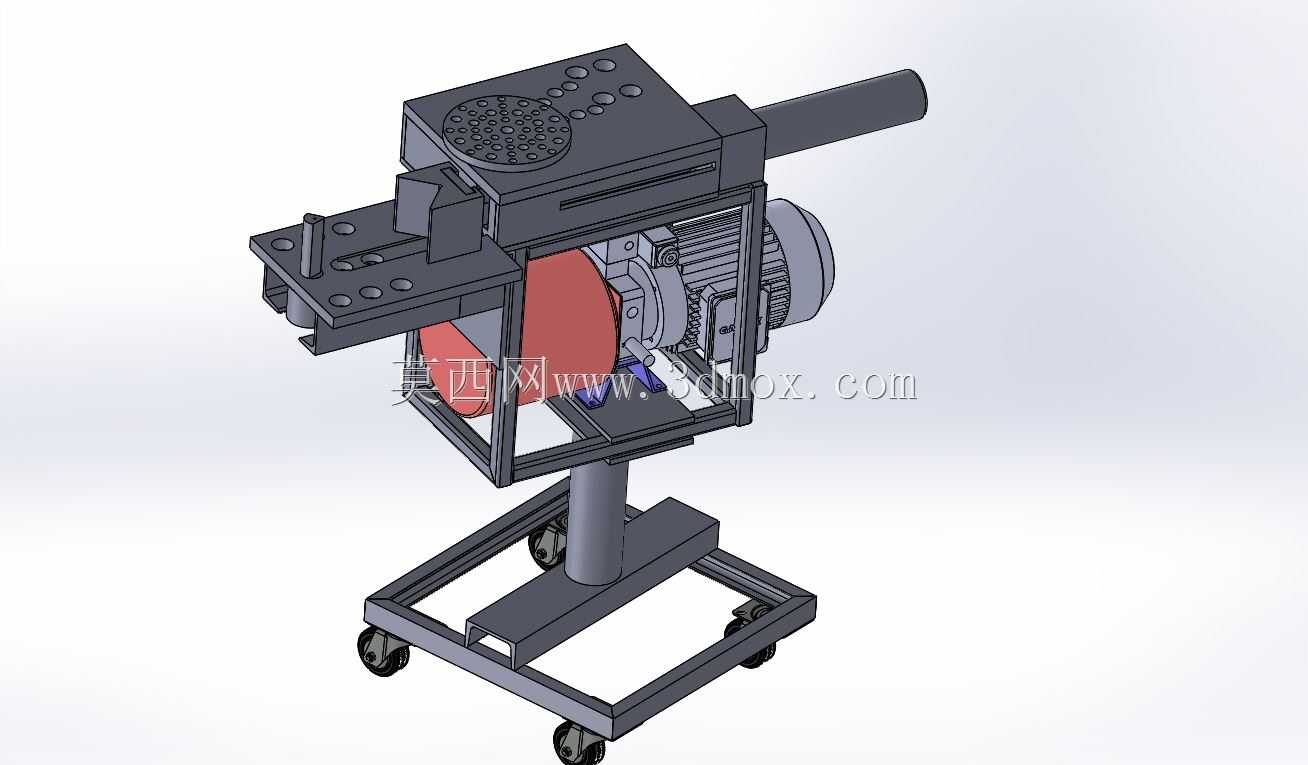

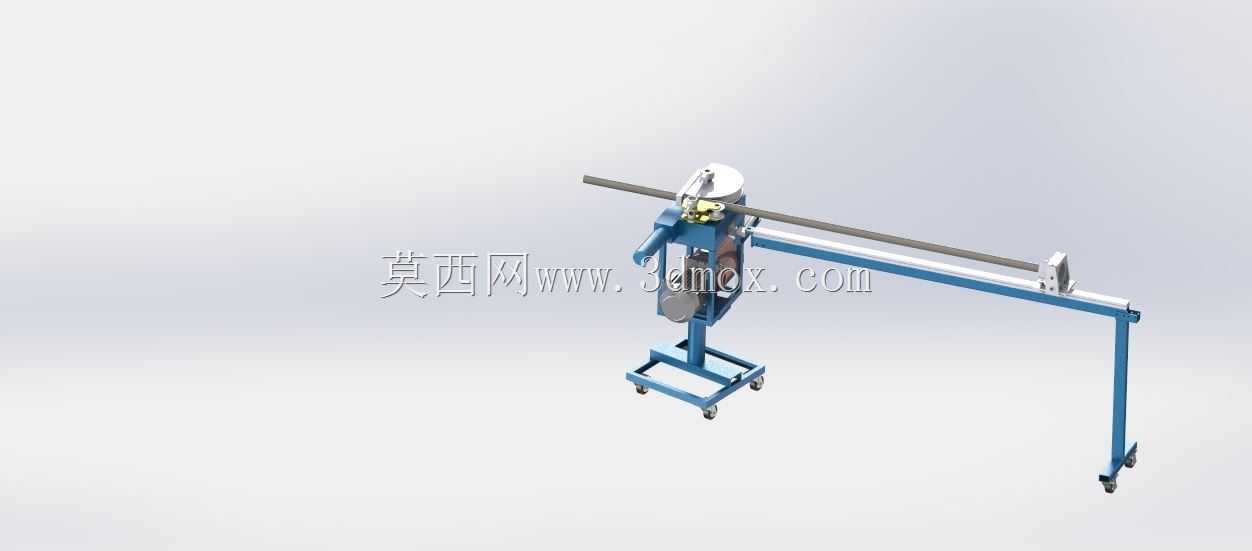

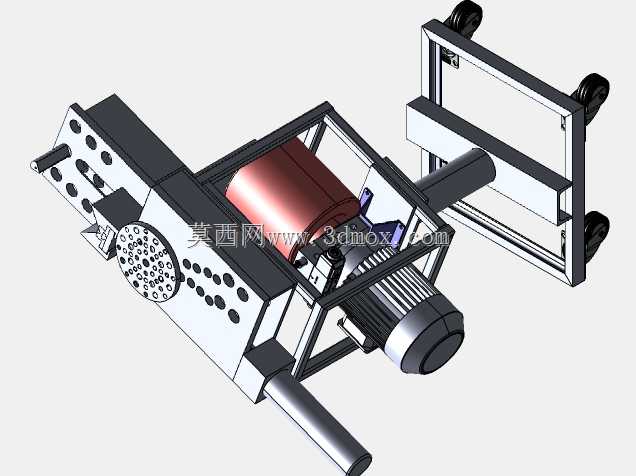

这款移动式弯管设备的设计初衷，是解决小型加工车间、现场管线安装作业中，大长度金属管材无法在固定式折弯机上完成弯折加工的痛点。日常在水电管线铺设、小型金属结构件预制、护栏扶手加工这类场景里，常遇到6米以上长管材的弯折需求，固定式折弯机受工作台面尺寸限制，长管送料时容易因为悬臂过长产生挠度，导致弯折角度偏差、管材表面刮伤，这款设备采用悬臂式长导轨搭配可移动折弯主机的结构，刚好能规避这类问题。设备底部配置带刹车的万向脚轮，作业时可以根据管材摆放位置灵活移动设备，不需要像传统固定折弯机那样反复吊装调整长管材位置，单人即可完成上料对位操作，大幅降低现场加工作业的劳动强度。从结构设计逻辑来看，设备的支撑悬臂采用矩形钢管焊接成型，导轨面做了铣削加工处理，保证折弯主机沿导轨滑动时的直线度误差控制在合理范围内，避免弯折过程中因为主机偏移导致管材弯折处出现瘪管、褶皱缺陷。折弯执行端采用手动机械传动结构，不需要外接液压站或者气源，在无供电的户外作业场景也能正常使用，折弯模具可根据不同管径、弯折半径快速更换，适配圆管、方管等多种截面型材的冷弯加工需求。设备的安装边界需要注意，作业时悬臂伸展长度最大可达3米，设备放置地面需要保证平整，脚轮刹车完全锁止后才能开始加工作业，避免长管送料过程中设备侧翻。折弯主机的操作高度设计在人体站立作业的舒适区间，操作力经过杠杆比优化，普通成年男性无需额外辅助工具即可完成常规壁厚管材的弯折动作，设备底座额外设置了配重块，抵消悬臂端长管材带来的倾覆力矩，保证大长度管材加工时的整机稳定性。和传统台式弯管机相比，这款设备不需要做复杂的地基固定，转场作业时可以直接推行移动，对于经常需要外出做现场管线安装的施工队、小型五金加工门店来说，这类结构的设备实用性更强，在设计三维结构时，重点校核了悬臂的抗弯刚度、折弯主轴的抗扭强度，以及脚轮的承重能力，确保满负载作业时各部件变形量在允许公差范围内，不会因为结构变形影响弯折精度。
