双层网格围栏木质承载面物流周转拖车箱

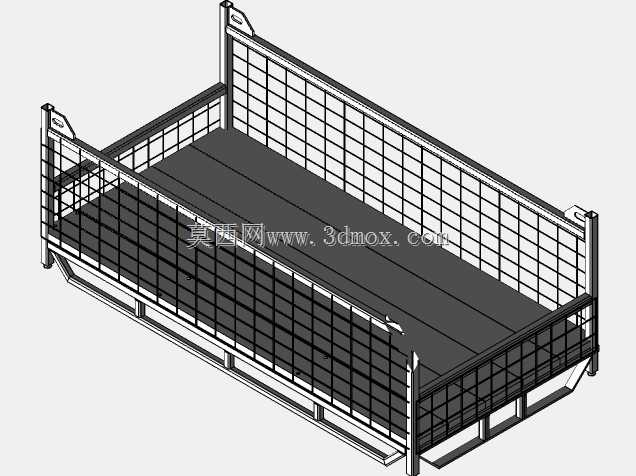

　　在生产车间工序间物料转运、仓储中心拣货配送、电商仓批量货品短驳这类场景里，这类带双层承载结构的拖车箱是适配性极强的单元化载具，它既可以单独作为静态存储的堆垛单元使用，也能快速挂载到牵引拖车上，组成多节串联的物料输送队列，适配厂区内部无动力牵引、电动牵引车拖行的多种作业模式。从结构设计逻辑来看，这款载具采用金属网格围栏加木质承载板的组合方案，围栏部分选用冷拔钢丝焊接成网格结构，网格间距控制在合理范围，既能够避免小件物料从侧边滑落，又不会遮挡操作人员观察内部物料的视线，同时网格结构相比整板金属围挡能大幅降低整体自重，减少牵引过程中的无效负载。围栏框架采用矩形钢管弯折焊接成型，四个角位设置了堆叠定位凸耳，当多个拖车箱空载或者满载堆垛时，

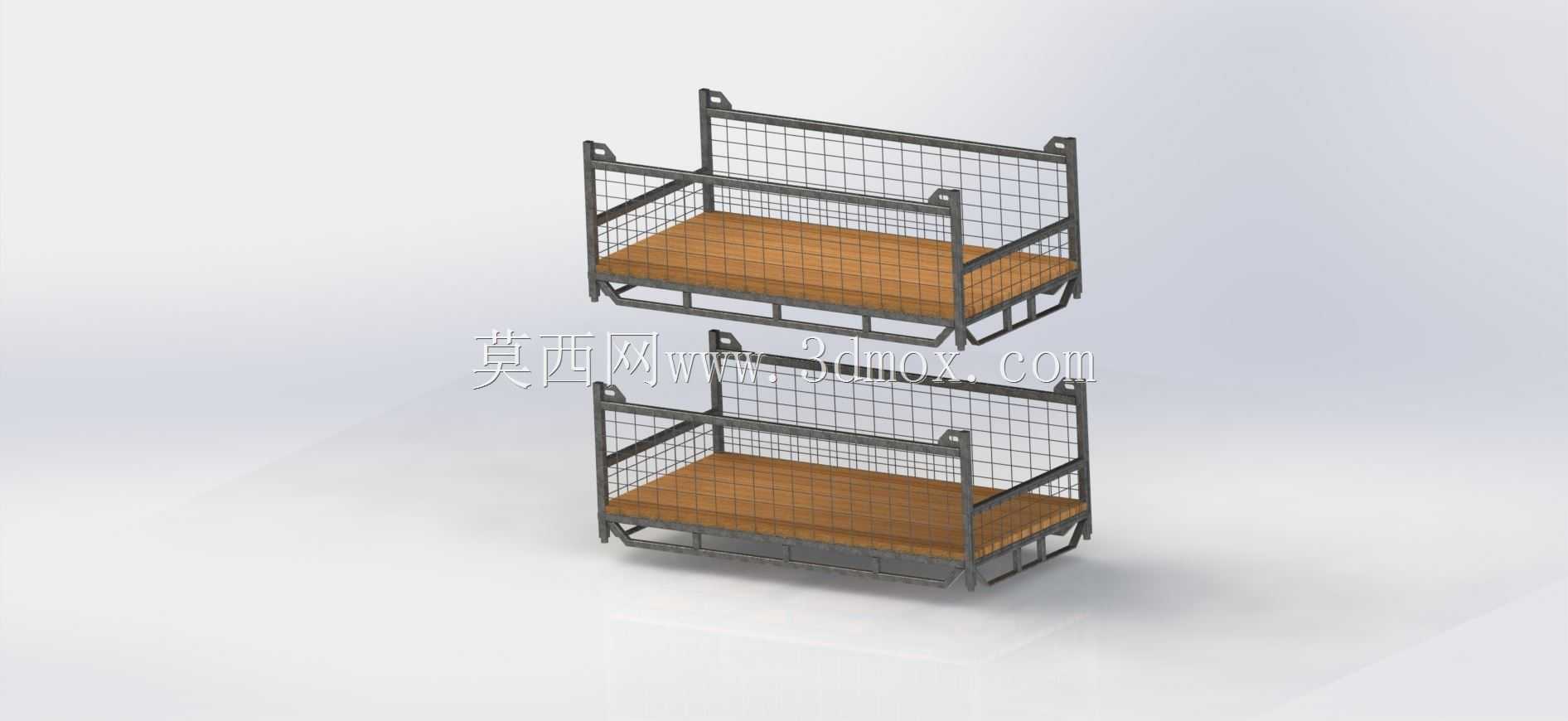

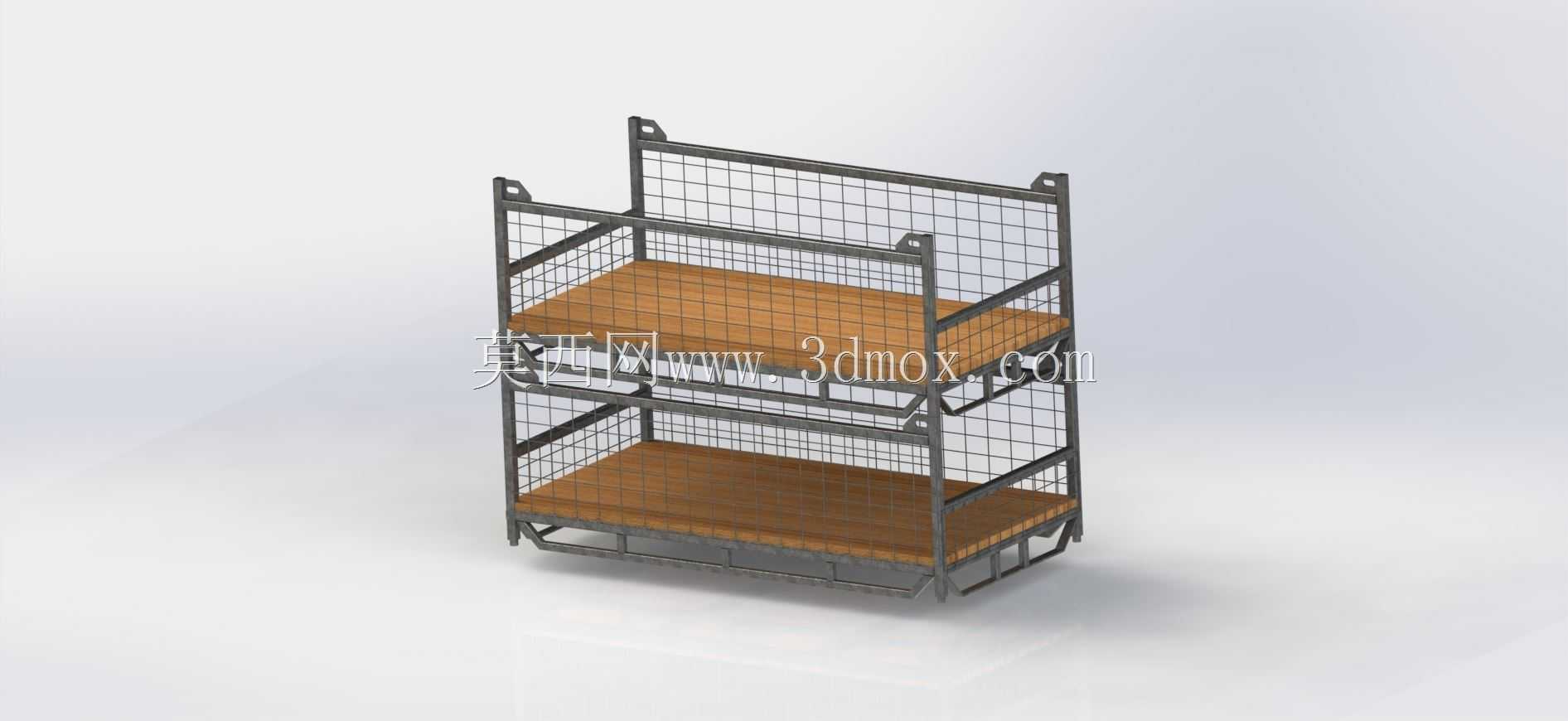

　　上层箱体的底部定位槽可以精准卡入下层凸耳，避免堆垛过程中出现滑移倾覆，静态堆垛时最多可叠放三层，充分利用仓储垂直空间。承载面选用多层实木压缩板材，表面做了耐磨防滑处理，相比金属承载面，木质板面的摩擦系数更高，放置纸箱、周转箱类货品时不易出现滑动移位，同时木质板材的缓冲性能更好，转运精密加工件、易碎包装货品时能降低颠簸带来的磕碰损伤，板材通过沉头螺栓固定在底部的金属承托框架上，磨损后可以单独拆卸更换，无需整体报废载具，降低长期使用的维护成本。底部框架采用型钢焊接成整体承力结构，框架下方预留了标准叉车孔位，既可以用叉车完成整箱的装卸堆垛作业，也能适配托盘车的搬运需求，不需要额外配置专用属具。围栏的侧边设置了快拆连接结构，

　　当需要转运尺寸超出箱体边界的长条形物料时，可以快速拆除单侧或者双侧的围栏板块，拓展载具的使用场景，不需要额外配置不同规格的载具。从安装边界与适配尺寸来看，这款拖车箱的外部轮廓尺寸适配标准1200mm*1000mm的物流托盘模数，能够直接适配现有大部分厂区的输送线、货架存储位、电梯轿厢的尺寸边界，不需要对现有仓储物流设施做改造即可直接投入使用。箱体的围栏高度经过人体工程学优化，单层承载面的高度距离地面约300mm，上层承载面距离地面约850mm，操作人员站立状态下取放上层物料时不需要过度抬臂，下层物料取放时也不需要过度弯腰，降低长时间作业的疲劳感。在牵引拖行的适配性上，箱体前端设置了标准的牵引挂钩连接位，挂钩采用铰接结构，

　　拖行过程中可以自适应转弯时的角度变化，避免牵引过程中出现卡滞，尾部设置了对应的挂接位，可实现多箱体串联拖行，单节箱体的额定承载设计为500kg，双层总承载可达800kg，满足大部分常规生产物料、成品的转运需求。网格围栏的表面做了静电喷塑处理，相比普通喷漆工艺，喷塑层的耐磨耐锈蚀性能更好，在车间多油污、多粉尘的环境下长期使用也不容易出现涂层脱落生锈的问题，日常清洁只需要用高压气枪吹扫或者湿抹布擦拭即可，维护难度极低。木质承载板的边缘做了包边处理，避免长期使用过程中板材边缘出现起翘、掉渣的问题，同时包边采用圆弧过渡，不会划伤操作人员的手部或者刮坏货品包装。在实际使用过程中，这类拖车箱可以搭配分类隔板使用，在承载面上加装可调节的分隔条，就能将内部空间分隔为多个独立的储物格，用来分类存放不同型号的小型零部件，避免混料导致的装配差错。空载状态下，箱体可以通过堆叠存放减少占地面积，相同存储面积下，空载堆叠后的存放数量是展开存放的3倍以上，大幅降低空载载具的仓储空间占用。
