小户型适配紧凑型家用垂直升降梯结构设计

　　在私宅加装垂直通行设备的场景里，很多业主都会面临建筑预留空间不足的问题——常规商用电梯的井道尺寸动辄需要1.5米以上的净宽，对于自建房夹层、复式住宅、老旧小区低层改造这类场景，往往没有足够的土建预留空间，强行安装不仅会破坏原有建筑结构，还会挤占本就紧张的室内使用面积。这款紧凑型家用升降梯的设计，核心就是围绕极小空间适配展开，从结构布局到外形轮廓都做了针对性的优化，解决小空间私宅垂直通行的痛点。

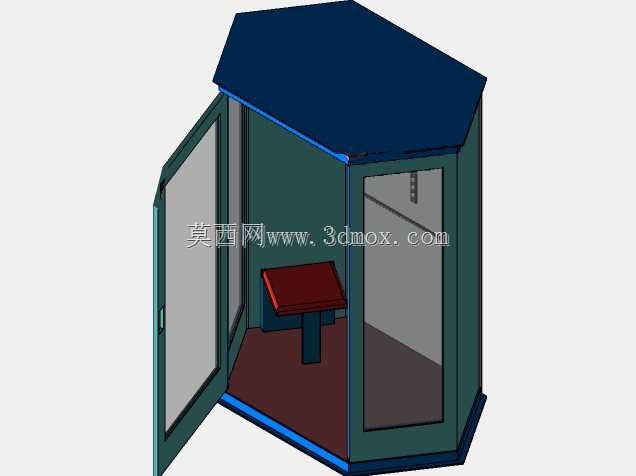

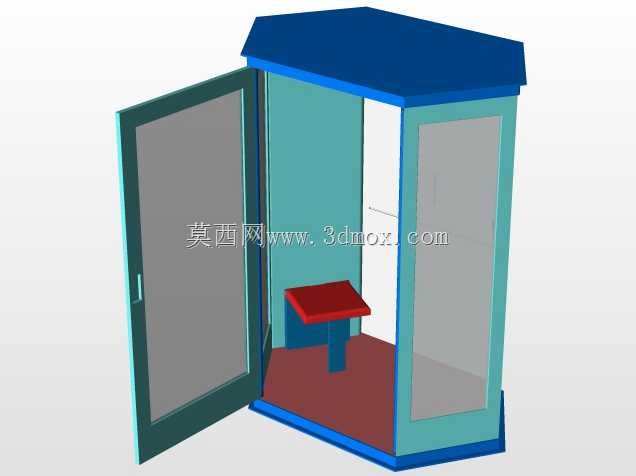

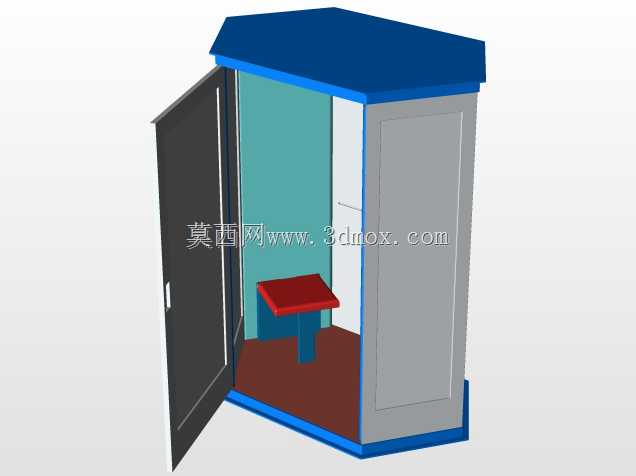

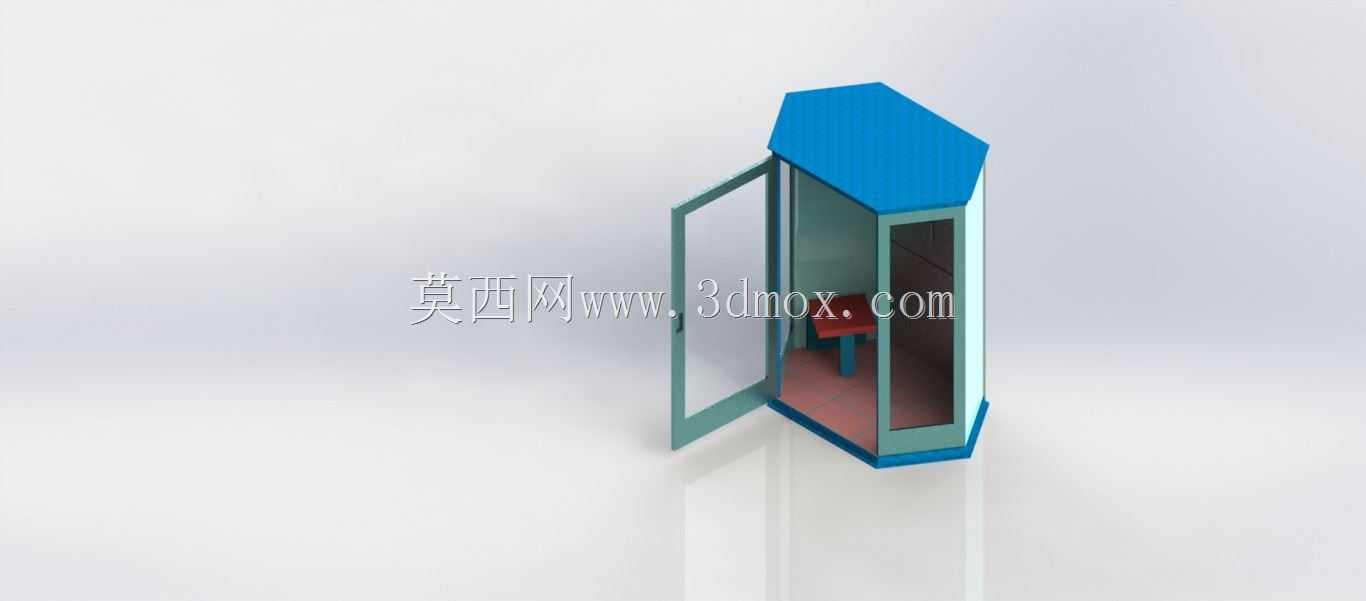

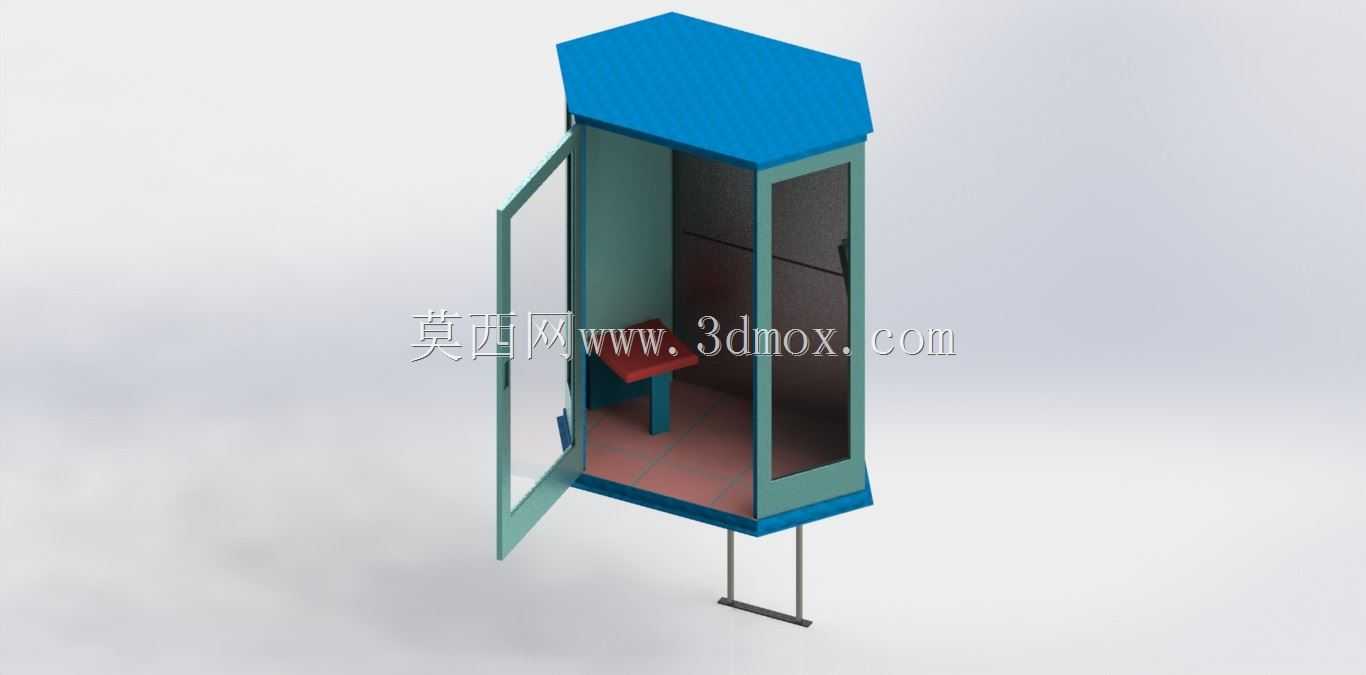

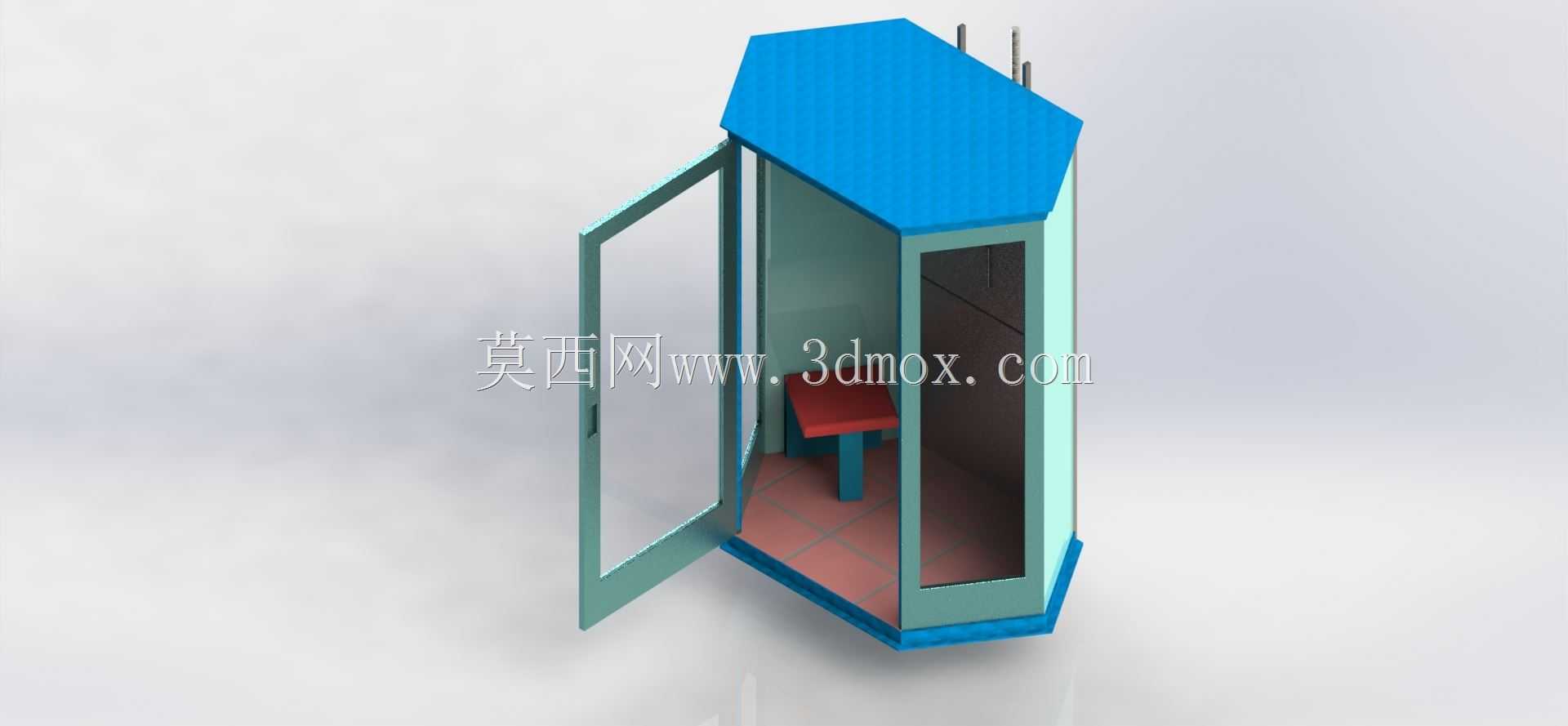

　　从实际使用场景来看，这款设备主要服务于2-4层的低层私宅，承载需求以家庭成员日常通行为主，不需要满足商用电梯的大载重、高频次运行要求，因此在结构设计上可以做更多轻量化、紧凑化的调整。首先看外形轮廓，这款轿厢采用了切角式的多边形设计，而非传统的矩形轿厢，这个切角结构并非造型装饰，而是专门针对墙角安装场景做的适配——很多私宅的楼梯转角、室内墙角位置，矩形轿厢安装会出现边角突出、挤占过道的问题，切角设计可以完美贴合建筑墙角的结构，把原本无法利用的死角空间转化为轿厢的内部可用空间，在相同的占地面积下，内部站立空间比同规格矩形轿厢提升约12%。

　　安装边界方面，这款设备不需要额外开挖深度超过300mm的底坑，对于已经完成地面装修的私宅来说，不需要破坏现有地面结构，只需要在地面做简单的找平处理就可以完成底部固定，顶部也不需要额外搭建高度超过2.2米的机房，驱动结构全部集成在井道框架内部，顶层净高只需要预留2.4米就可以满足安装要求，对于层高有限的复式、阁楼场景非常友好。井道框架采用模块化的型材拼接结构，不需要现场做大量的焊接作业，所有连接点位都采用标准化的紧固件固定，安装时可以根据现场的实际尺寸做小幅的适配调整，即使现场墙面存在少量的不平整，也可以通过框架的调节结构补偿安装误差，降低现场施工的难度。

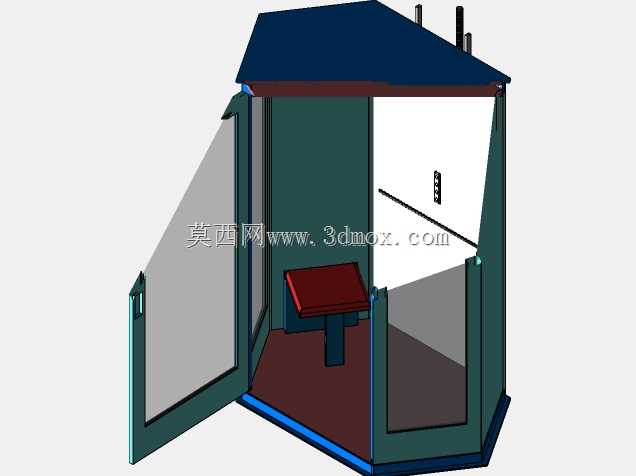

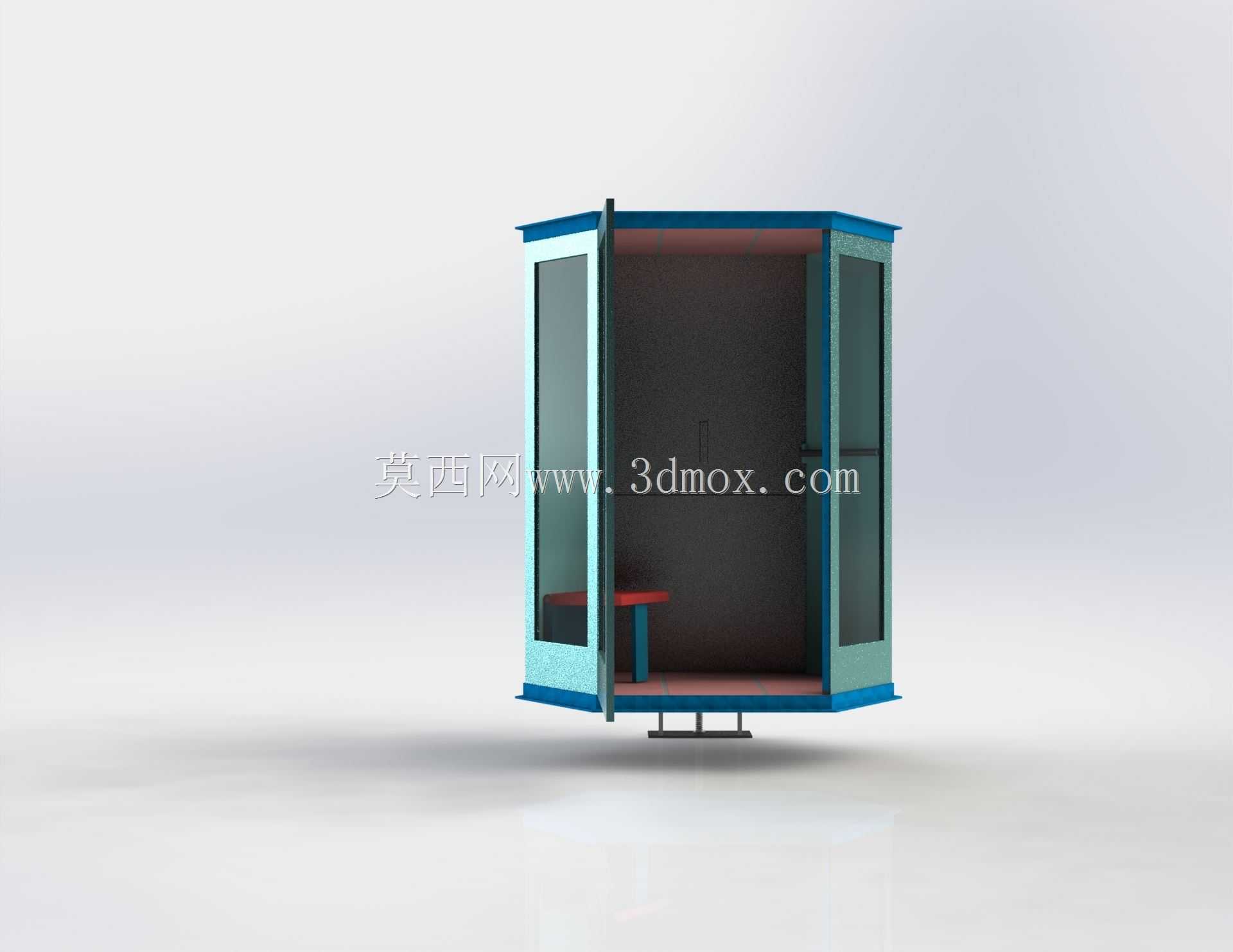

　　功能特性上，轿厢的门体采用侧开式的手动平开门结构，相比自动推拉门，手动门不需要额外预留门机的安装空间，也减少了电气故障点，日常使用的维护成本更低，门体设置了双重安全锁止结构，只有当轿厢完全停靠在对应楼层平面时，门体才可以被打开，避免运行过程中开门引发的坠落风险。轿厢内部设置了简易的操作按钮，没有多余的装饰性结构，侧壁采用轻量化的复合板材，兼顾结构强度和自重控制，底部做了防滑纹理处理，站立时的脚感更稳定，顶部设置了内嵌式的照明结构，不需要额外在井道内加装照明线路。

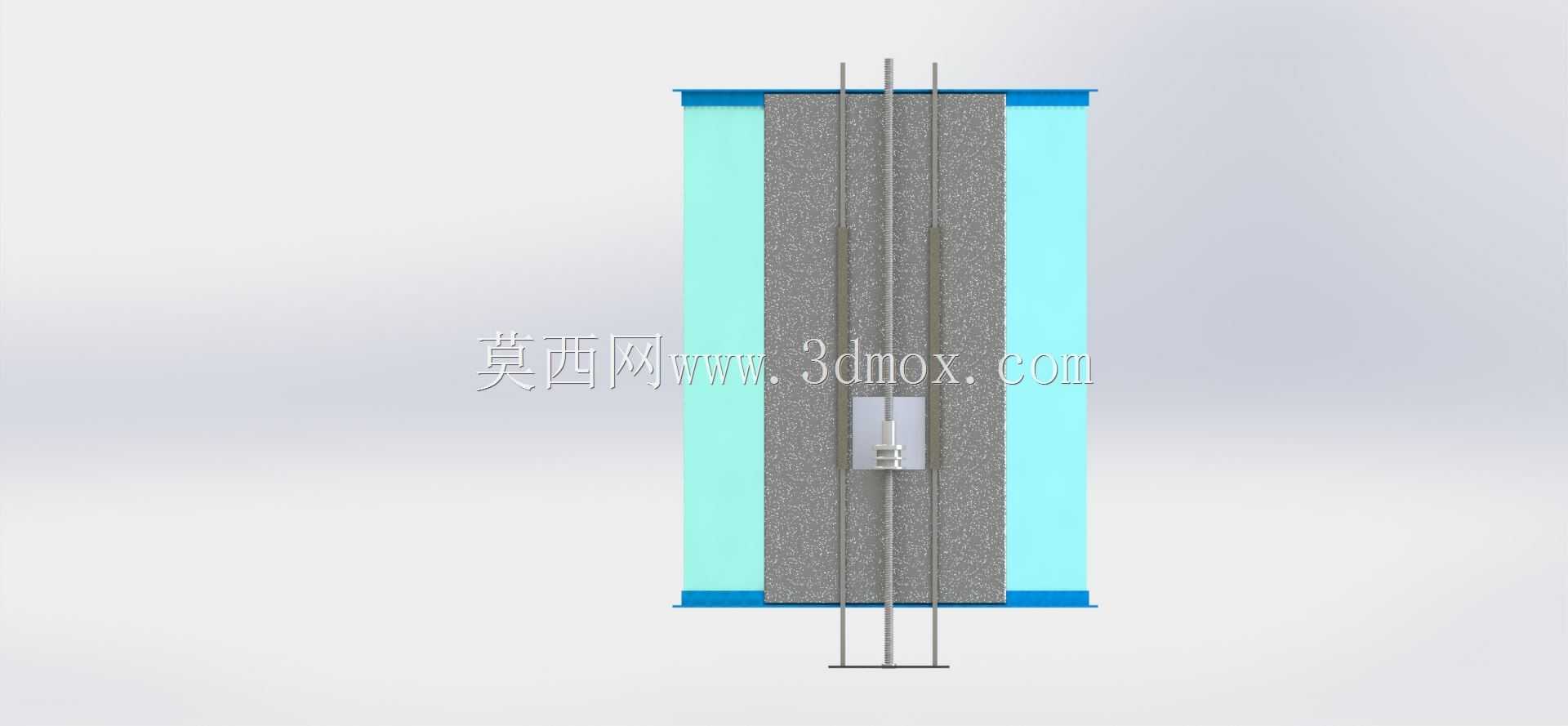

　　设计思路上，这款设备没有照搬商用电梯的冗余结构，而是围绕家用场景的实际需求做减法：首先是载重设定，按照家庭使用的峰值需求，额定载重设定为250kg，可以同时满足2名成年人携带少量随身物品的通行需求，对应的驱动结构采用轻量化的曳引式结构，相比液压驱动结构，运行过程更平稳，也不会出现液压油渗漏的问题，日常维护只需要定期检查钢丝绳的张紧度和导向轮的润滑情况即可，不需要频繁更换液压油。导向结构采用冷拉型材作为导轨，导轨和轿厢的连接滑块采用自润滑材质，运行过程的噪音可以控制在55分贝以内，不会影响家庭成员的日常休息。

　　从结构建模的角度来看，这款模型完整还原了轿厢的框架结构、门体铰接结构、底部支撑结构、顶部防护结构的所有细节，所有钣金件的折弯角度、型材的拼接位置、紧固件的安装点位都按照实际加工的公差要求做了还原，没有出现结构干涉的问题。在做安装适配设计时，可以直接调用这个模型核对现场的空间尺寸，提前预判安装过程中可能出现的管线碰撞、结构冲突问题，减少现场安装的返工率。对于小空间私宅的垂直通行需求来说，这种紧凑化的结构设计，既满足了日常上下楼的通行需求，又最大限度降低了对室内空间的占用，不需要对原有建筑结构做大规模改造，非常适合老旧小区低层住宅、乡村自建房、城市复式公寓这类场景的加装需求。
